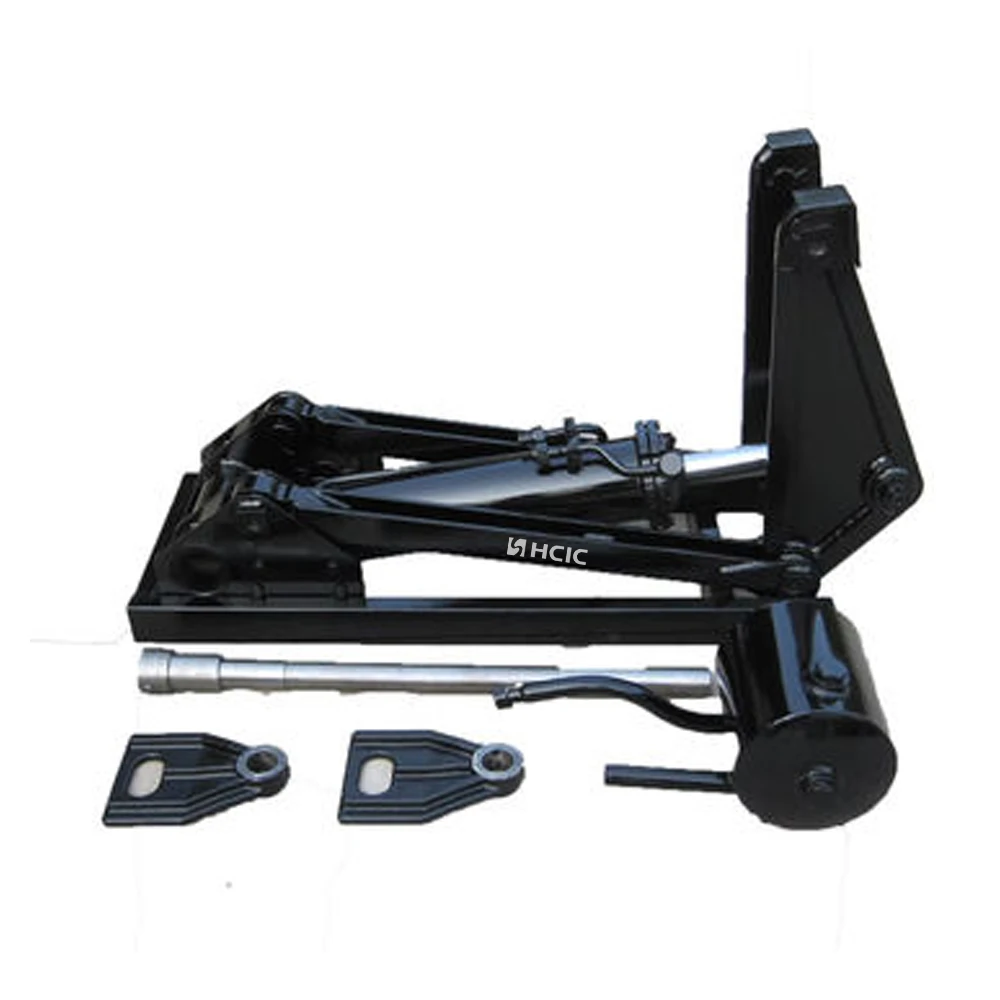

Palan électrique 620

En tant que fabricant professionnel, nous proposons des solutions hydrauliques personnalisées fiables. Le palan à ciseaux américain HCIC modèle 620 s'adapte aux bennes basculantes de 20 à 25 pieds, idéal pour le transport par camion-benne, la démolition et le basculement de ferme. Doté d'une structure de levier de 37,5" et d'un cylindre d'alésage de 6", il offre une forte force d'arrachement et des performances de levage stables. Son pivot sans torsion, ses broches trempées et son soudage robotisé empêchent la torsion du cadre et garantissent une durabilité durable pour une utilisation sur camions lourds.

I. La géométrie de la force d'évasion : pourquoi le modèle 620 gagne

L'avantage du levier Acheter du fer est facile, mais acheter du levier est un problème d'ingénierie. Le palan électrique modèle 620 est conçu autour d'une distance de montage spécifique de 37,50 pouces (dimension B). Ce n'est pas un nombre aléatoire ; c'est le point de pivotement calculé nécessaire pour maximiser la force d'arrachement pendant les 10 premiers degrés de portance. Dans le transport de poids lourds, c'est là que les vérins standards calent. Notre alésage de cylindre de 6 pouces (dimension D) fonctionne en tandem avec le « cadre amplificateur » pour convertir la pression hydraulique en couple linéaire qui empêche votre benne basculante de se tordre sous une charge décentrée.

II. Paramètres techniques du modèle 620

III. Ingénierie du pivot « zéro torsion » : fonctionnalités principales

• L'arche à levier de 37,5 pouces :Contrairement aux unités à châssis court, le modèle 620 utilise une conception à arc élargi. Cette géométrie oblige la benne à rester parfaitement à l'équerre avec le châssis, éliminant ainsi la flexion du cadre qui provoque des renversements sur des chantiers inégaux.

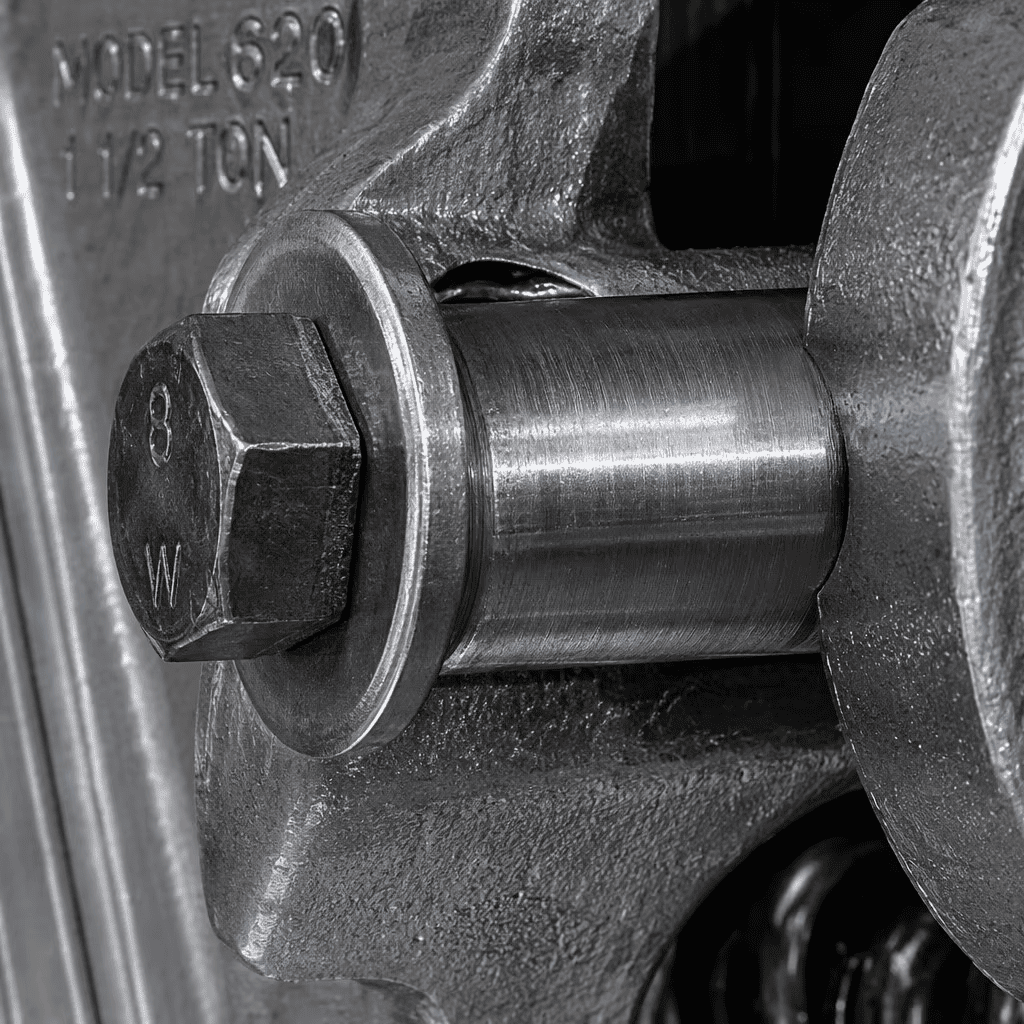

• Presse-étoupes trempés par induction :Nous avons éliminé les points de pivotement en métal mou que l’on trouve dans les unités économiques. Nos palans à ciseaux de type américain sont dotés de broches trempées par induction (HV600+) qui résistent à l'usure « d'ovalité » provoquée par les charges de déplacement de tonnage élevé.
• Soudage pulsé robotisé :Nous ne faisons pas confiance aux soudures manuelles pour les applications à couple élevé. Nos cadres sont fusionnés à l'aide de systèmes robotiques pulsés qui garantissent une pénétration profonde sur les jonctions de plaques d'acier de 0,5" d'épaisseur. Période.

IV. Scénarios d'application : là où le 620/625 domine

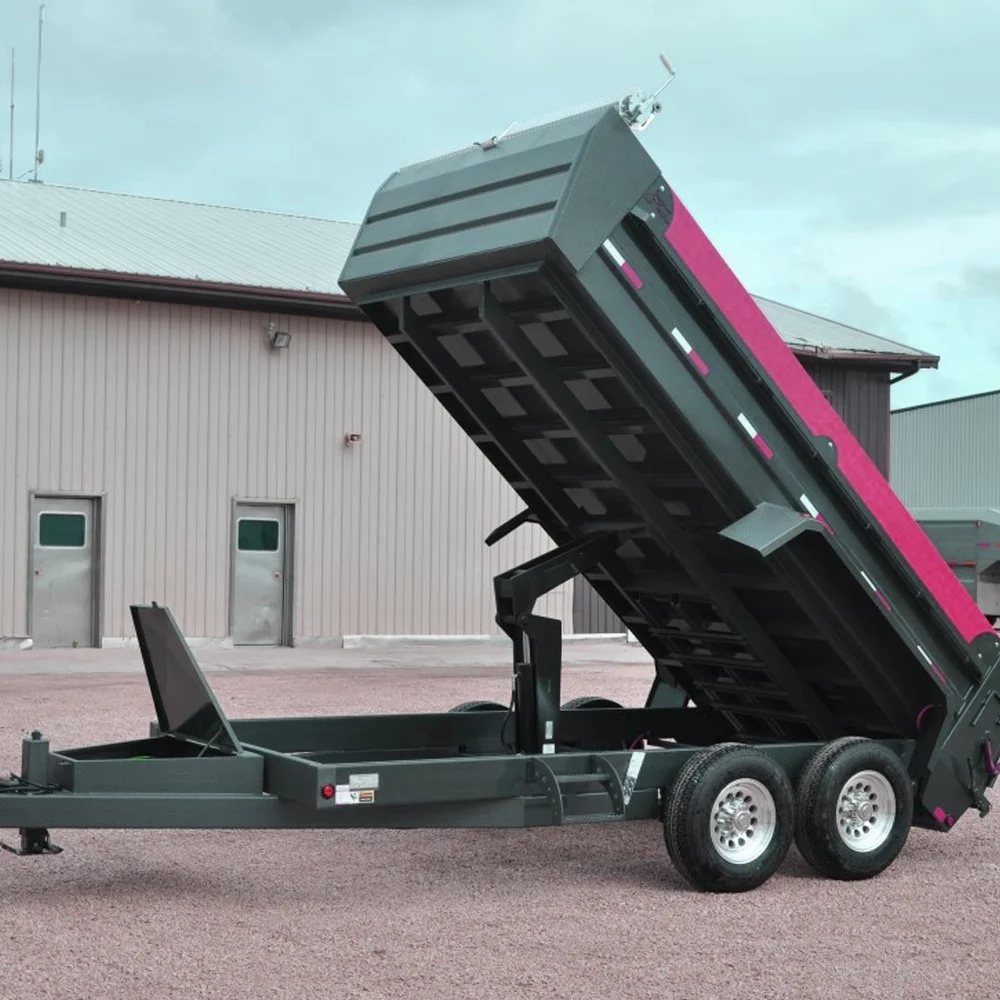

• Carrosseries basculantes de 20 à 25 pieds :Idéal pour les camions professionnels à châssis long où la stabilité est un problème de sécurité majeur.
• Transport de démolition :Manipulation de barres d'armature en béton et en acier irrégulières où le centre de gravité de la charge se déplace constamment.
• Déversement agricole lourd :Les grosses bennes à grains fonctionnant dans des conditions de sol meubles qui nécessitent un mécanisme de levage auto-stabilisant.

IV. FAQ sur les palans à ciseaux

Q : Pourquoi mon palan « bégaie » pendant la phase d'extension finale ?

R : Il s’agit généralement d’une aération ou d’un débit inadapté. Pour un palan à ciseaux de type américain d'alésage de 6,00", votre pompe doit fournir un débit constant de 15 à 20 GPM. Si le débit est trop faible, l'huile cavite au niveau de la course de 25,00", provoquant ce mouvement saccadé.

Q : Puis-je utiliser des boulons standard de grade 5 pour les angles de montage ?

R : Absolument pas. Les forces de cisaillement sur un modèle 625 sont immenses. Vous devez utiliser des boulons à bride de grade 8 (ou métrique 10,9). Le grade 5 s'étirera, entraînant une « pente de pivotement » et éventuellement une fissuration des pattes de montage.

Q : Ma dimension « E » ne correspond pas au catalogue. Est-ce que je l'ai mal monté ?

R : La dimension "E" est l'extension maximale basée sur notre géométrie de pivot. Si votre charnière de benne est située trop en arrière, vous limiterez l'extension efficace. Vérifiez toujours votre décalage charnière arrière-pivot avant de percer le châssis.

V. Conclusion : la fiabilité est une mesure mesurée

Chez HCIC, nous ne vendons pas de « bonne chance ». Nous vendons 37,5 pouces de levier mécanique documenté. Si vous en avez assez de voir les châssis de vos camions se tordre sous une pleine charge, il est temps de passer à la norme 620/625. Prêt pour le fichier d'intégration CAO complet pour votre châssis spécifique ? Contactez notre équipe d’ingénierie dès aujourd’hui.
