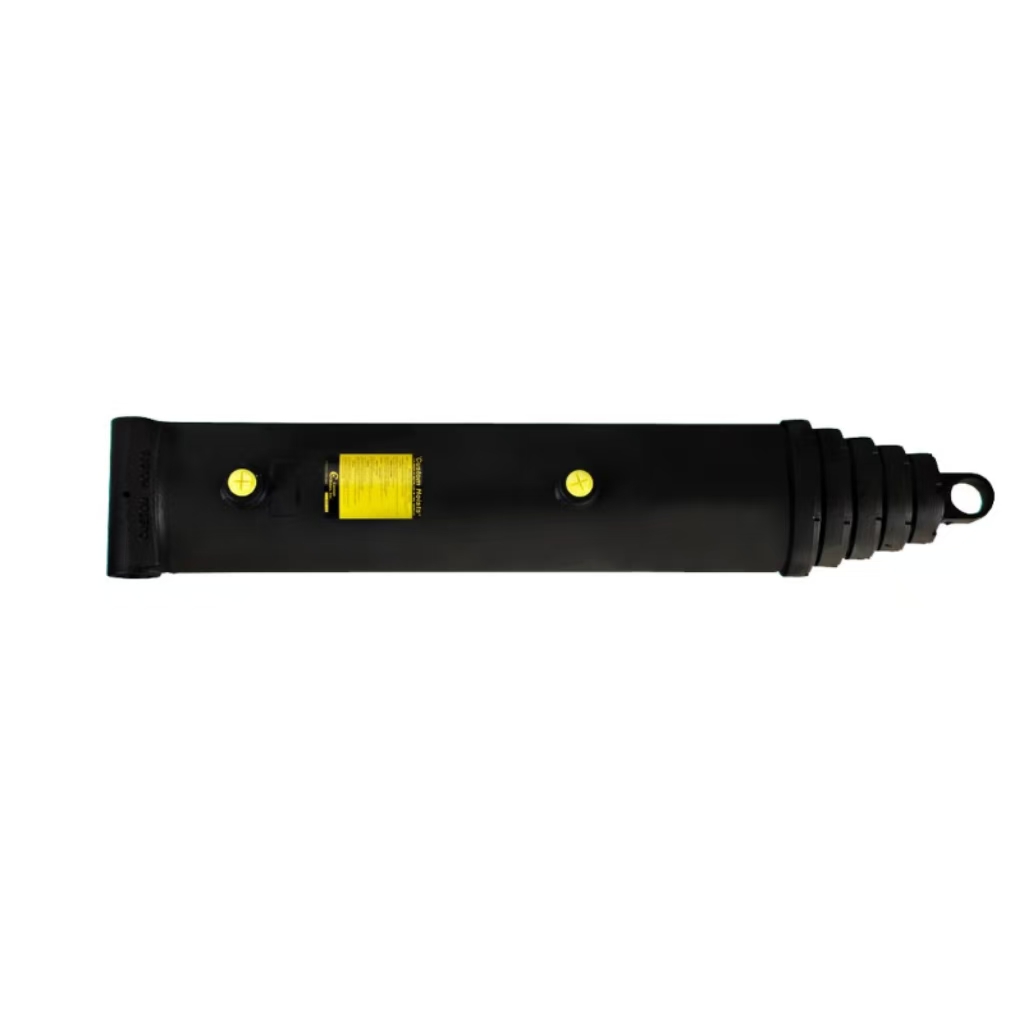

Conçu pour être résistant et facile d'entretien, ce vérin télescopique à simple effet CH est doté d'un montage sur tube transversal, d'étages en acier poli et d'une finition d'apprêt. La garniture en V assure l'étanchéité sous haute et basse pression, tandis que les écrous de garniture externes ajoutent du support et simplifient la maintenance.
Body o.d.:
9,5 poucesStroke:
279,25 poucesPSI:
2000Retracted:
77,5 poucesLe montage sur tube transversal est standard
Des conceptions personnalisées et à tourillon sont disponibles
Reconstructible
La garniture en V assure une étanchéité à haute et basse pression
Les écrous de garniture externes fournissent un support supplémentaire pour les tubes et simplifient l'entretien
Scènes en acier poli
Apprêt terminé
Les volumes répertoriés sont en extension complète
| Poids: | 746,00 livres |
| Alésage: | 8 po |
| Accident vasculaire cérébral: | 279,25 pouces |
| D.O. du corps : | 9,5 pouces |
| PSI : | 2000 |
| Diamètre de la tige : | N / A |
| Diamètre de la broche : | N / A |
| Rétracté : | 77,5 pouces |
| Étendu: | 356,75 pouces |
| Taille du port : | 1.0 FNP |
| Charge de colonne : | 100 520 à 2 000 psi |
| Montage: | Tube transversal |
| Étapes: |
Cinq |
Ce modèle CH spécifique présente une dimension d'alésage de 8 pouces associée à une course effective cumulée de 279,25 pouces, avec une longueur totale rétractée de 77,5 pouces et une dimension entièrement déployée atteignant 356,75 pouces. La pression de fonctionnement continue nominale est fixée à 2 000 PSI, et chaque cylindre fini passe le test d'éclatement hydrostatique en usine à 5 000 PSI avant expédition pour éliminer le risque de fuite caché. Pesant 746 LBS par unité, le canon principal de 9,5 pouces de diamètre extérieur adopte un tuyau en acier sans soudure épaissi pour se défendre contre les impacts latéraux dus aux routes minières inégales et aux routes de transport hors route. Le diamètre de la tige et le diamètre de l'axe sont marqués NA car cette conception télescopique à simple effet repose sur une extension séquentielle du canon au lieu d'une tige de piston exposée pour le levage de charge.
