Dimension (L*L*H) : 2880x2450x2700 Taille du tableau (mm):1000x500 Nombre d'axes : 5 Course de la table (X) (mm):800 Déplacement de la table (Y) (mm):500 Course de la table (Z) (mm):500 Précision de positionnement (mm):0,0075 Répétabilité (X/Y/Z) (mm):0,005 Plage de vitesse de broche (r.p.m):1 - 8000 tr/min Puissance du moteur de broche (kW): 7,5 Max. Charge de la table (kg): 600 kg Min. Heure du(des) changement(s) d'outil : 3
La fraiseuse fait référence à la fraiseuse utilisée pour traiter diverses surfaces d'une pièce. Généralement, la fraise est principalement entraînée par un mouvement de rotation, et la pièce à usiner et la fraise se déplacent selon un mouvement d'avance. Il peut être traité en plan, en rainure, peut également être traité en une variété de surfaces courbes, d'engrenages, etc.
Sable résineux de haute qualité
Broche de Taïwan
Vis à billes et écrou de blocage de Taiwan
Cylindre de pression de Taiwan
Roulement NSK japonais, accouplement R+W allemand
Système de lubrification automatique
Convoyeur à copeaux en option
Application:

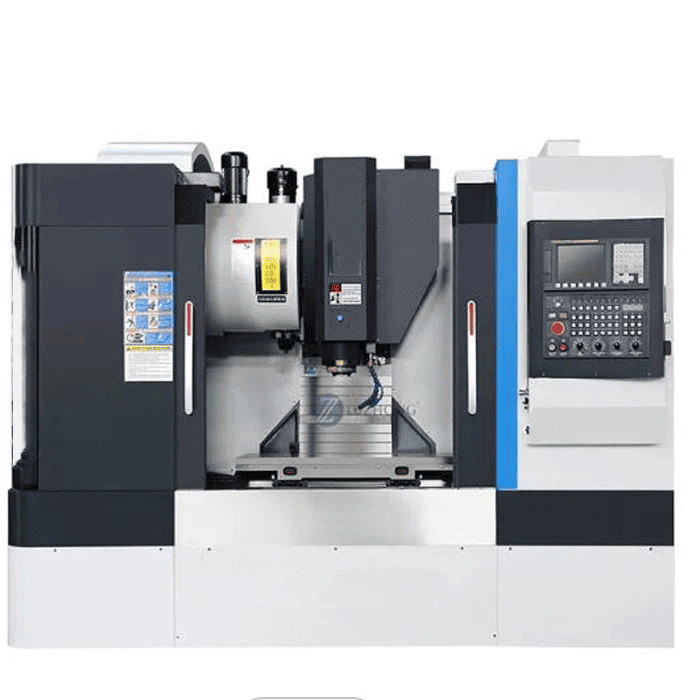

Ce VMC convient au traitement mécanique et à la fabrication de moules. Et il peut s'adapter aux exigences de traitement du brut
usinage pour terminer l'usinage. Il peut également terminer de nombreuses procédures de travail comme le fraisage, le perçage, le taraudage, l'alésage, etc.
Tous les paramètres peuvent être personnalisés
Paramètres de l'échantillon
| Non. | Article | Caractéristiques |
|---|---|---|
| Un paramètres techniques de la machine-outil : | ||
| 1 | Le corps de la machine et toutes les pièces sont constitués de nanomoulages | |
| 2 | Taille du tableau | 500×400mm |
| 3 | Rainure en T (largeur x quantité x espacement) | 10 × 5 × 78 mm |
| 4 | La plus grande charge | 200KG |
| 5 | Hauteur d'alimentation maximale | 280 mm |
| 6 | Distance entre la face de la broche et la pièce à travailler | 100-280mm |
| 7 | Déplacement triaxial X/Y/Z | 450/400/170mm |
| 8 | Le diamètre de la broche | Ø100mm |
| 9 | Vitesse de broche | 36 000 tr/min |
| 10 | Puissance du moteur de broche | 6KW |
| 11 | Capacité de la bibliothèque d'outils de broche | 8 |
| 12 | Temps de changement d'outil | 5S |
| 13 | Le cône de la broche | ISO25 |
| 14 | Cours de bibliothèque de couteaux | Rotation du disque servo |
| 15 | Taux de déplacement rapide X/Y/Z | 12/12/12 m/min |
| 16 | Vitesse de traitement | 6－12 m/min |
| 17 | Précision du positionnement | ±0,006/300mm |
| 18 | Précision de positionnement répétitive | ±0,006/300mm |
| 19 | Précision de la surface usinée | ≤Ra1,6 |
| 20 | La précision d'usinage | ±0,01mm |
| 21 | Quatre axes cinq axes en option | Oui |
| 22 | Angle de rotation de l'axe A | ±105 degrés |
| 23 | Angle de rotation de l'axe C du cinquième axe | 360 degrés |
| 24 | Mode de liaison à cinq axes | 5 axes avec le mouvement |
| 25 | Tension de fonctionnement | 380 V/50 Hz ± 10 % ou 220 V/60 Hz |
| 26 | Taille de la machine (l * l * H) | 1450×1600×2100mm |
| 27 | Le poids du corps | 1500KG |
| La configuration de la machine-outil B détaille les paramètres de la marque : | ||
| 1 | La configuration du système | Taïwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | La broche | Broche refroidie à l'huile de 6 kW, haute précision, grande vitesse et très silencieuse |
| 3 | Vis à billes | Japon NSK, Allemagne RexRoth) 2005 |
| 4 | Guide linéaire | Taiwan HIWIN/ABBA guide de haute précision H25 |
| 5 | Unité servo | Panasonic Servomoteur 750W/Ncstudio |
| 6 | Roulement à fil machine | Roulement de précision Taiwan TPI |
| 7 | Alimentation à découpage | Trame Taiwan Ming |
| 8 | Interrupteur électrique | Chanson chinoise |
| 9 | convertisseur | * Convertisseur carré |
1. Fraiseuse à portique : y compris la fraiseuse et l'aléseuse à portique, la fraiseuse et la raboteuse à portique et la fraiseuse à double colonne, sont utilisées pour le traitement de grandes pièces.
2. Fraiseuse à colonne unique et fraiseuse à bras unique : la tête de fraisage horizontale de la première peut se déplacer le long du rail de guidage de la colonne, la table pour l'alimentation longitudinale ; La tête de fraise en bout de ce dernier peut se déplacer horizontalement le long du rail de guidage en porte-à-faux, et le porte-à-faux peut également régler la hauteur le long du rail de guidage de la colonne. Les deux sont utilisés pour traiter de grandes pièces.
3. La table ne soulève pas la fraiseuse : il existe deux types de table de travail rectangulaire et de table de travail ronde. Il s'agit d'une fraiseuse de taille moyenne entre la fraiseuse à table élévatrice et la fraiseuse à portique. Son mouvement vertical s'effectue en soulevant la tête de fraisage sur la colonne.
4. Fraiseuse d'instruments: une petite fraiseuse à table élévatrice, utilisée pour le traitement des instruments et autres petites pièces.
5. Fraiseuse à outils : utilisée pour la fabrication de moules et d'outils, équipée d'une tête de fraisage verticale, d'une table d'angle universelle, d'un bouchon et d'autres accessoires, mais également pour le perçage, l'alésage et l'usinage par interpolation.
6. Autres fraiseuses : telles que la fraiseuse à rainure de clavette, la fraiseuse CAM, la fraiseuse à vilebrequin, la fraiseuse à tourillons roulants et la fraiseuse à lingots carrés, etc., sont des fraiseuses spéciales fabriquées pour traiter la pièce correspondante.

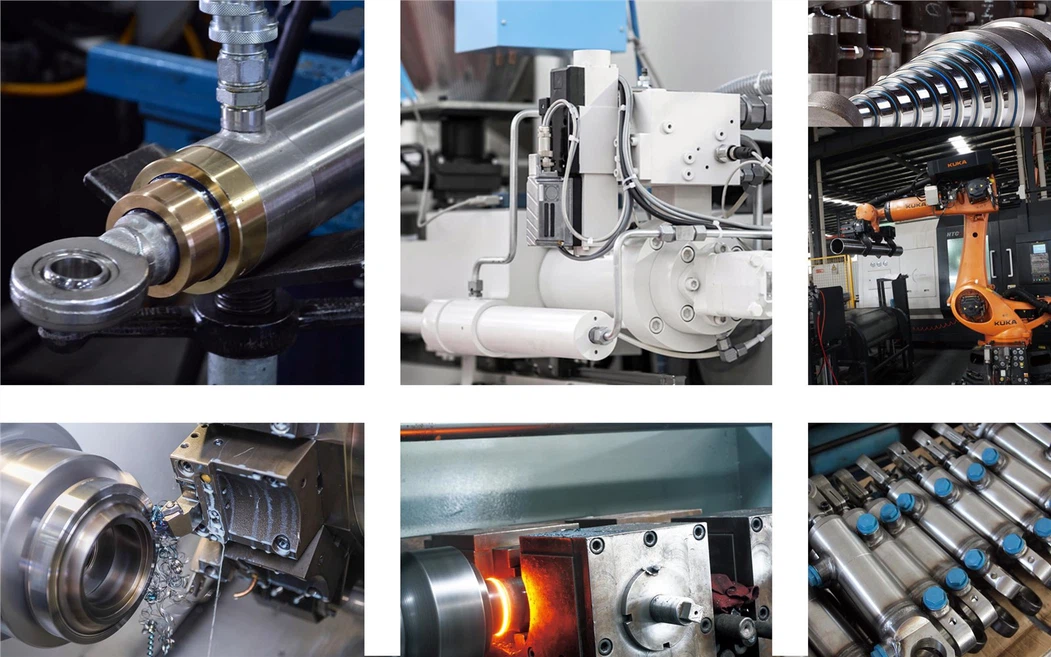

HCIC propose une personnalisation complète pour tous les vérins hydrauliques :
