Passez en revue les dimensions du vérin hydraulique à double chape 53-4592-106, la course de 106,06 pouces, le port NPTF de 3/4 de pouce et le poids catalogue de 208 lb pour les équipements OEM à longue course.
Stroke:
2 694 millimètresClosed length,:
1 219 millimètresExtended length:
3 913 millimètresPort:

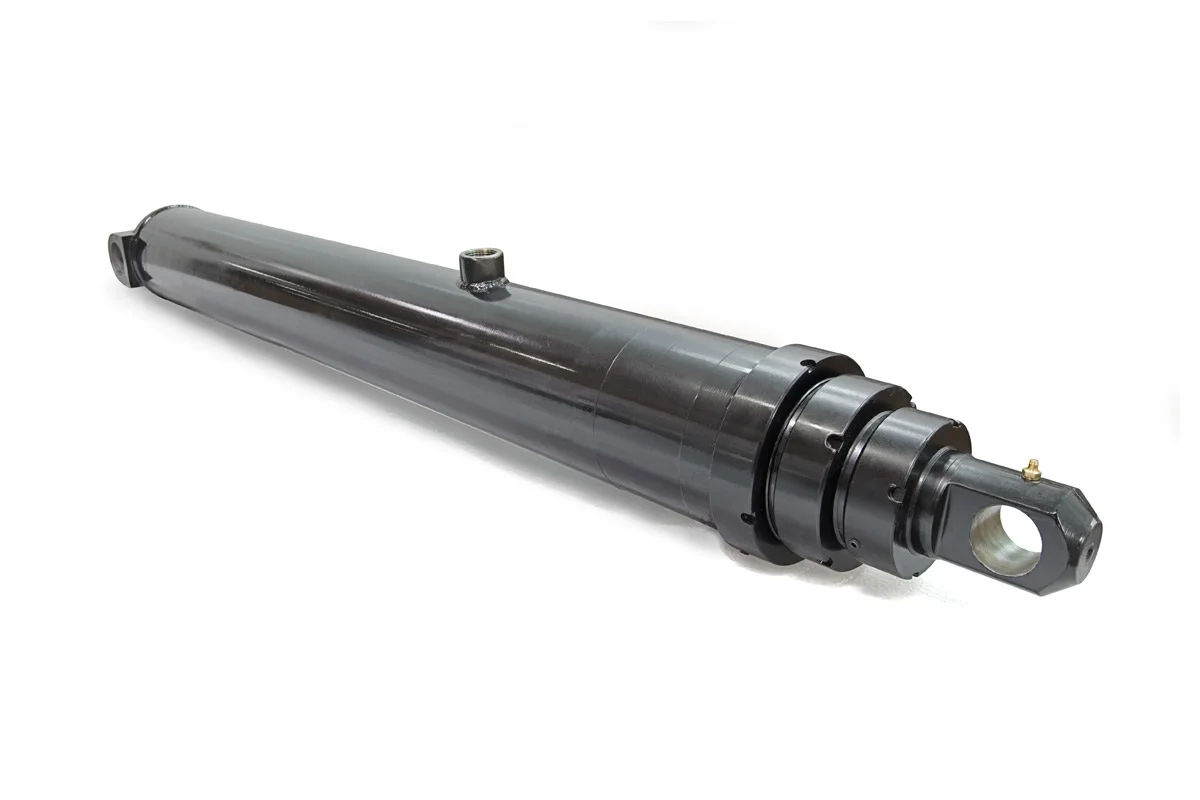

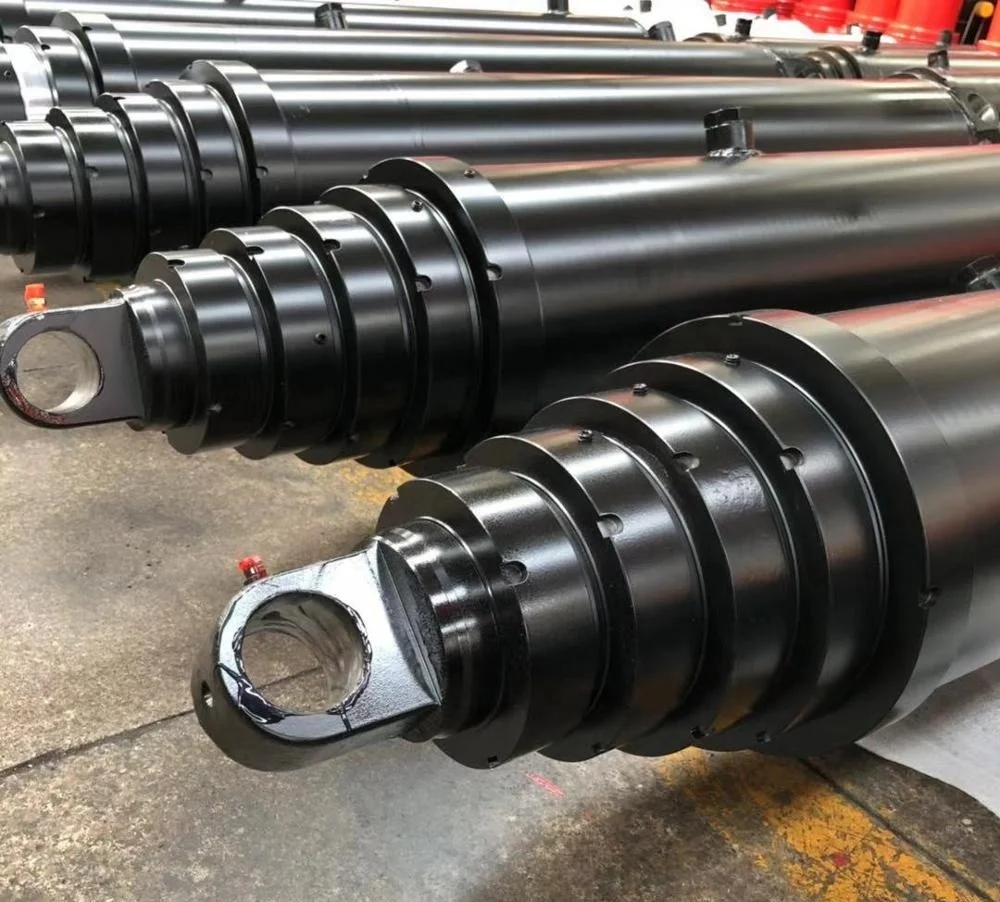

3/4 en NPTFLe vérin hydraulique à double chape 53-4592-106 est un modèle à course longue de la série 4000 répertorié dans le catalogue HCIC-2026. Sa course catalogue de 106,06 pouces le place dans une discussion d'installation différente d'un actionneur compact : la machine doit avoir de la place pour un long changement de distance entre les broches, et les supports et les tuyaux doivent rester contrôlés tout au long du mouvement.
Pour un constructeur OEM ou une équipe de maintenance, le point de départ utile est la ligne dimensionnelle complète. Il comprend la course, la longueur fermée, la longueur déployée, les dimensions de montage, l'orifice, le volume d'huile et le poids. Ces valeurs aident les ingénieurs à comparer le modèle avec un cylindre existant ou une nouvelle configuration de machine avant de demander un devis pour un projet.
| Article | Valeur en pouces | Valeur métrique |
|---|---|---|
| Modèle | 53-4592-106 | 53-4592-106 |
| Série | Série 4000 | Série 4000 |
| AVC, A | 106,06 pouces | 2 694 millimètres |
| Longueur fermée, B | 48h00 | 1 219 millimètres |
| Longueur étendue, C | 154,06 pouces | 3 913 millimètres |
| Cote D | 1,50 po | 38 mm |
| Cote E | 2,06 pouces | 52 millimètres |
| Cote F | 2h00 | 51 millimètres |
| Cote G | 19h00 | 178 millimètres |
| Cote J | 2,06 pouces | 52 millimètres |
| Cote K | 19h50 | 495 millimètres |
| Port | 3/4 en NPTF | 3/4 en NPTF |
Le catalogue ne fournit pas de garantie universelle en matière de pression, de charge ou de durée de vie pour le 53-4592-106. La sélection finale nécessite la trajectoire de charge réelle de la machine, les conditions hydrauliques et un examen de la sécurité.

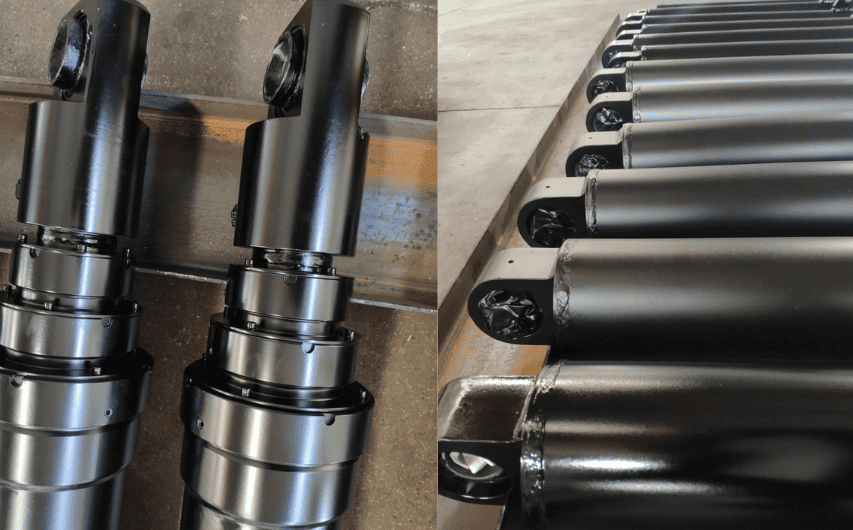

Un cylindre broche à broche ne fonctionne pas de manière isolée. La goupille fixe, la goupille mobile et le mécanisme connecté définissent le mouvement. Pour le 53-4592-106, le catalogue répertorie 48,00 pouces fermés et 154,06 pouces étendus. La machine a donc besoin d'une trajectoire contrôlée sur un changement important de la distance entre les broches.
Avant l'installation, cartographiez les deux positions finales et plusieurs positions intermédiaires. Vérifiez si le vérin reste dans la plage d'angle prévue, si les supports de montage supportent la charge dans la bonne direction et si la structure environnante laisse de la place pour le mouvement du corps, de la tige, des broches et du tuyau.
Une course longue rend également le routage plus important. Les flexibles doivent suivre l'ensemble mobile sans s'étirer, s'accrocher ou frotter contre le châssis. Les équipes de service doivent être en mesure d'atteindre le port et de monter le matériel sans démonter les équipements non liés.

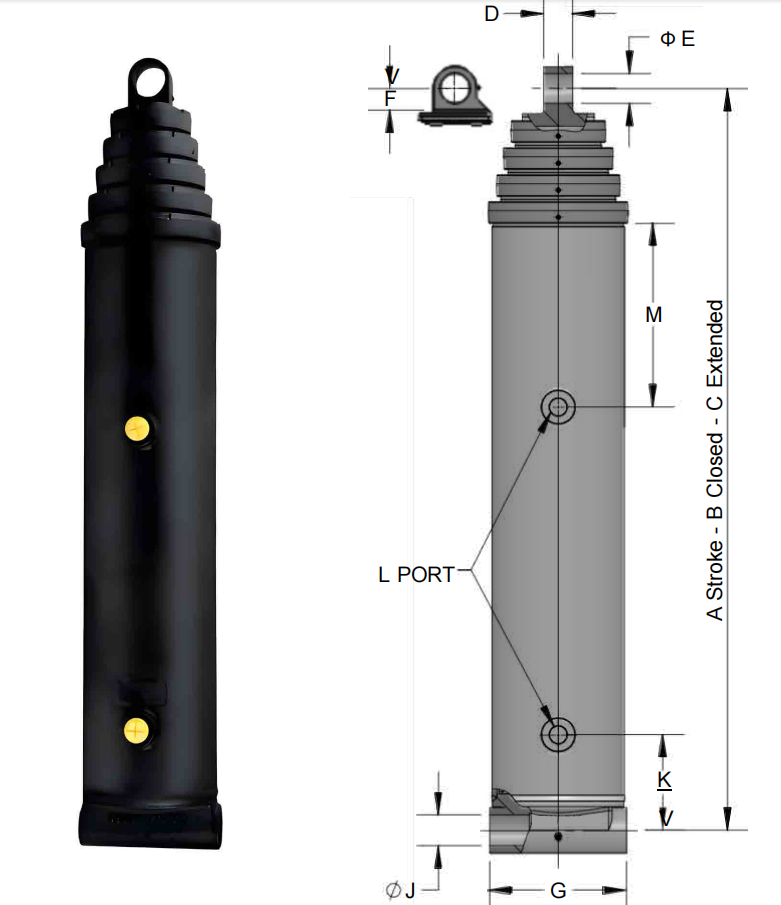

Les dimensions catalogue D, E, F, G, J et K constituent le point de départ dimensionnel pour la disposition de montage. Comparez-les avec le dessin de la machine plutôt que de supposer que la course longue est la seule exigence de montage.
Le port NPTF de 3/4 po doit correspondre aux pratiques de plomberie et de raccords hydrauliques existantes. Vérifiez l'adaptateur, la méthode d'étanchéité, le rayon de courbure du tuyau et l'orientation du port avant d'installer le cylindre dans un espace restreint.
La ligne de produits indique un volume d'huile de remplissage de 1,7 gallons et un volume d'huile étendu de 6,0 gallons. Le système hydraulique doit disposer d'un volume de réservoir utilisable suffisant pour le vérin, les flexibles, le bloc de vannes et la position de fonctionnement réelle. Ces valeurs catalogue ne constituent pas un calcul complet de la taille du réservoir.
Le poids indiqué est de 208 lb. Cette valeur est importante lors du transport, de la planification de l'installation et de la conception du support. Fournissez une méthode de levage sûre et confirmez que la structure de la machine peut supporter le vérin et transférer la charge de travail à travers les joints à broches.
Le 53-4592-106 peut être examiné pour les équipements OEM à longue course et les projets de remplacement qui utilisent un cylindre broche à broche. Il convient aux mécanismes dans lesquels les points de montage fixes et mobiles sont éloignés en pleine extension, à condition que la géométrie de la machine corresponde aux dimensions du catalogue.
Un devis ne doit pas être basé uniquement sur le numéro de modèle. HCIC a besoin du dessin de la machine ou de mesures précises sur le terrain, de la pression de fonctionnement, de la direction de la charge, de la fréquence du cycle, des détails des broches et des informations sur les connexions hydrauliques pour évaluer l'application.
Le vérin hydraulique goupille à goupille 53-4592-106 est une option à course longue de la série 4000 pour les mécanismes qui nécessitent un changement défini de la distance entre les goupilles. Sa course de 106,06 pouces, sa longueur fermée de 48,00 pouces, sa longueur étendue de 154,06 pouces, son port NPTF de 3/4 po, sa valeur de remplissage de 1,7 gallons, sa valeur étendue de 6,0 gallons et son poids catalogue de 208 lb donnent à une équipe OEM une base précise pour l'examen initial de l'installation.
Envoyez la géométrie complète du mouvement, les détails de montage, les données hydrauliques et le plan de manutention à HCIC avant de commander. Ces informations sont nécessaires pour déterminer si ce modèle à longue course correspond à la machine complète.
HCIC, également connue sous le nom de Jinan Huachen Industrial Co., Ltd., fournit des vérins hydrauliques, des groupes hydrauliques et des composants associés pour les véhicules, la gestion des déchets, la construction et les équipements industriels. L'adéquation du produit doit être confirmée par rapport à la conception complète de la machine et aux exigences de sécurité applicables.
