Le 4TG-E130x1307 est un vérin hydraulique télescopique de dessous de caisse de remorque à benne basculante à quatre étages avec une course de 1 307 mm, une pression de service maximale de 180 bars et une plage de basculement catalogue de 15 à 25 tonnes.
Number of stages:
4 étapesStroke:
1 307 millimètresMass:
58 kgWorking volume:
13,7 LLe 4TG-E130x1307 est un vérin hydraulique télescopique à quatre étages pour remorque à benne basculante répertorié dans le catalogue HCIC-2026. Il fait partie de la gamme de soubassements légers pour remorques à benne latérale et à trois voies, où une longue course doit s'adapter sous la carrosserie et le châssis.
Le modèle fournit un point de départ défini pour une révision OEM ou d'un cylindre de remplacement : quatre étapes, course de 1 307 mm, pression de service maximale de 180 bars et une plage de capacité de basculement catalogue de 15 à 25 tonnes. Le vérin doit être adapté à la structure complète de la remorque, au circuit hydraulique et au dispositif de montage avant l'achat.
| Paramètre | Valeur catalogue |
|---|---|
| Modèle | 4TG-E130x1307 |
| Type de produit | Vérin hydraulique télescopique de soubassement |
| Nombre d'étapes | 4 |
| Accident vasculaire cérébral | 1 307 millimètres |
| Masse | 58 kg |
| Volume de travail | 13,7 L |
| Pression de service maximale | 180 barres |
| Gamme de capacités de basculement du catalogue | 15 à 25 tonnes |
| Cote L | 545 millimètres |
| Cote A | 216 millimètres |
| CoteB | 329 millimètres |
| Cote C | 132 millimètres |
| Cote D | 92 millimètres |
| Cote E | 58 millimètres |
Les valeurs ci-dessus sont transcrites du tableau des vérins hydrauliques télescopiques sous la caisse dans le catalogue HCIC-2026 fourni, page PDF 18. Dans le tableau imprimé, la rangée pour 4TG-E130x1307 montre quatre étages, une course de 1 307 mm, une masse de 58 kg, un volume de travail de 13,7 L et une pression de service maximale de 180 bars.

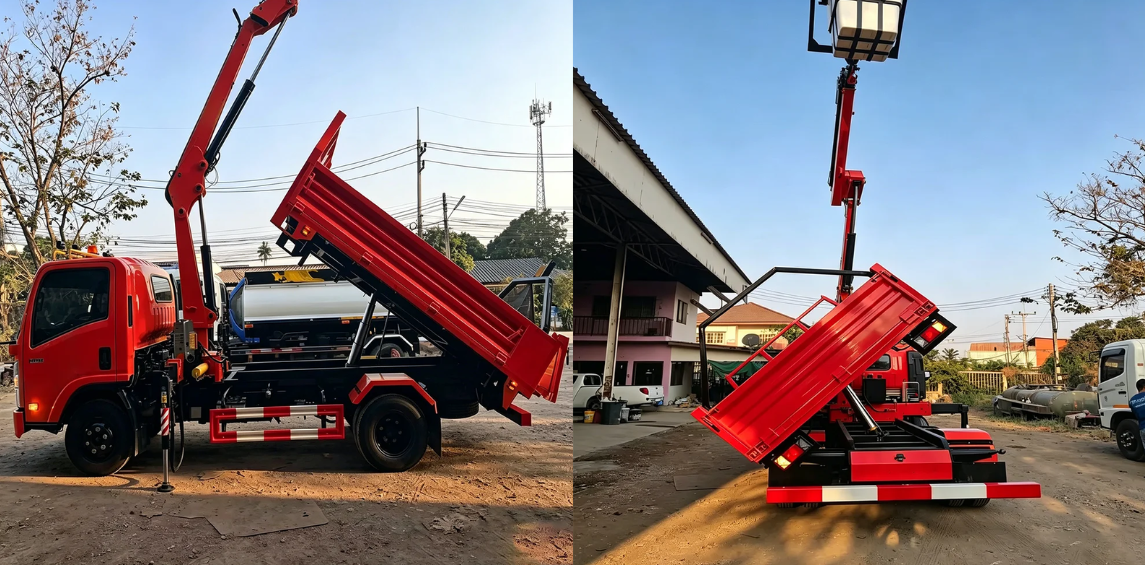

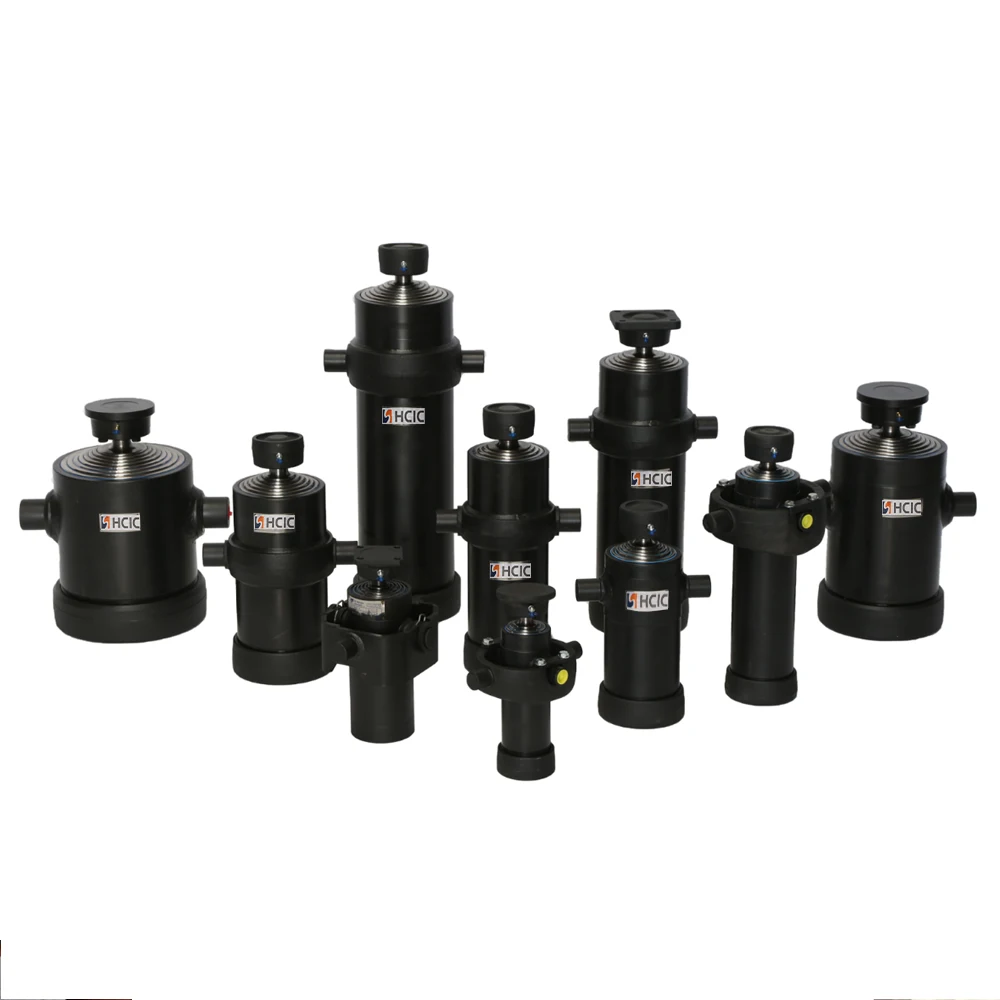

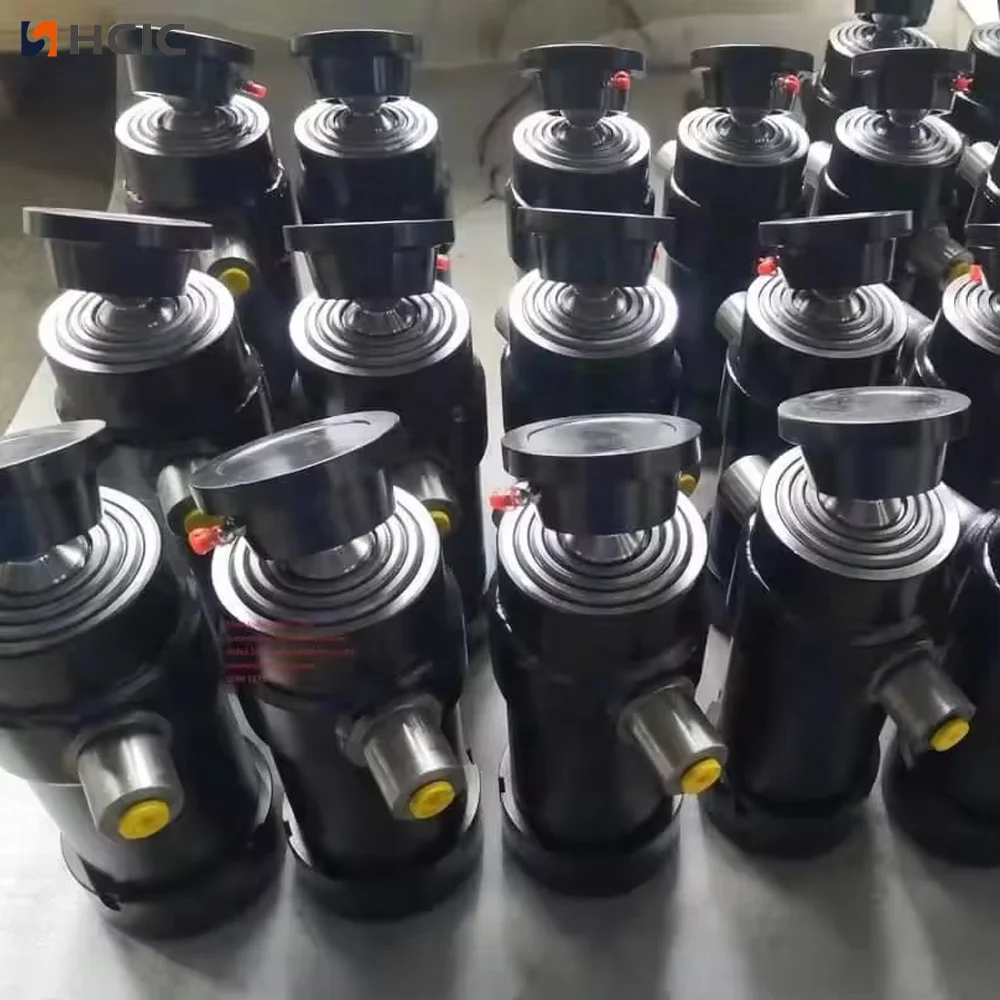

Un cylindre télescopique utilise des étages imbriqués pour produire un mouvement de travail plus long sans nécessiter toute la longueur déployée une fois rétracté. Cette disposition est utile sur les remorques à benne basculante où l'espace disponible sous la carrosserie est limité mais où le système de basculement nécessite encore un mouvement suffisant.
Le 4TG-E130x1307 comporte quatre étages et une course répertoriée de 1 307 mm. Sa dimension L de 545 mm constitue un point de départ pour la planification d'un espace fermé, mais l'installation doit également tenir compte du support de cylindre, de la connexion à goupille ou à œil, des éléments de châssis, des flexibles et de la trajectoire de mouvement complète de la benne basculante.
Le vérin ne détermine pas lui-même le résultat du basculement. L'emplacement des charnières, le poids corporel, la répartition de la charge, l'angle de basculement, le débit de la pompe et la protection de décharge influencent tous la force et la vitesse requises pendant le cycle.
Commencez par la dimension L indiquée et les dimensions d’installation A–E. Comparez-les avec le dessin de la remorque ou la zone de montage mesurée. Vérifiez ensuite le cylindre sur tout l'arc de basculement. Un cylindre peut dépasser le châssis lorsque la carrosserie est fermée, mais entrer en contact avec une traverse ou un support lorsque la carrosserie se lève.

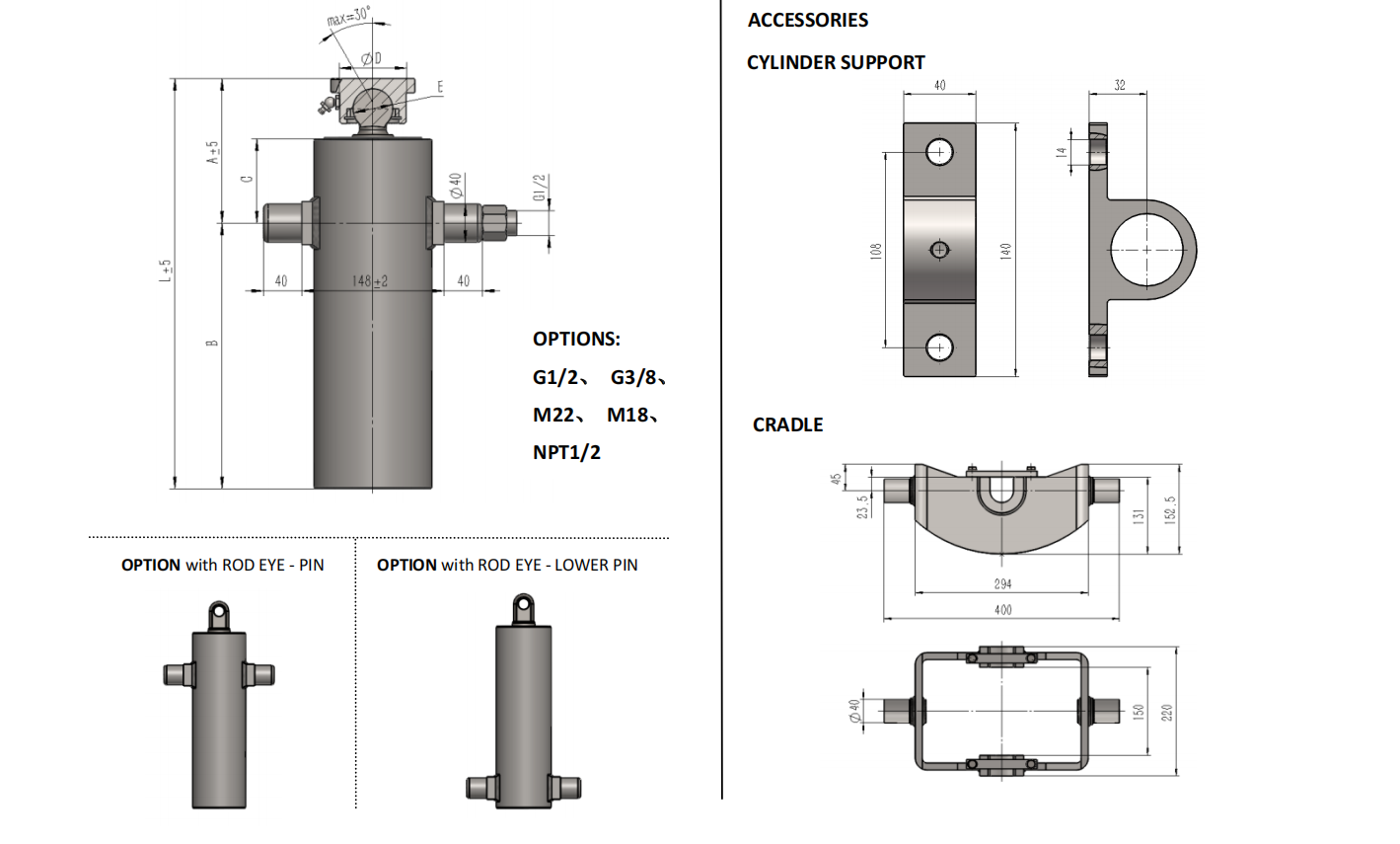

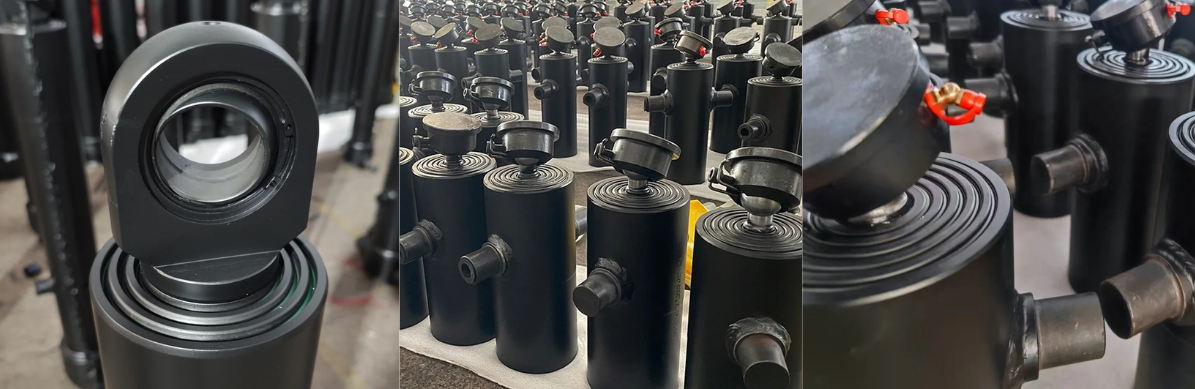

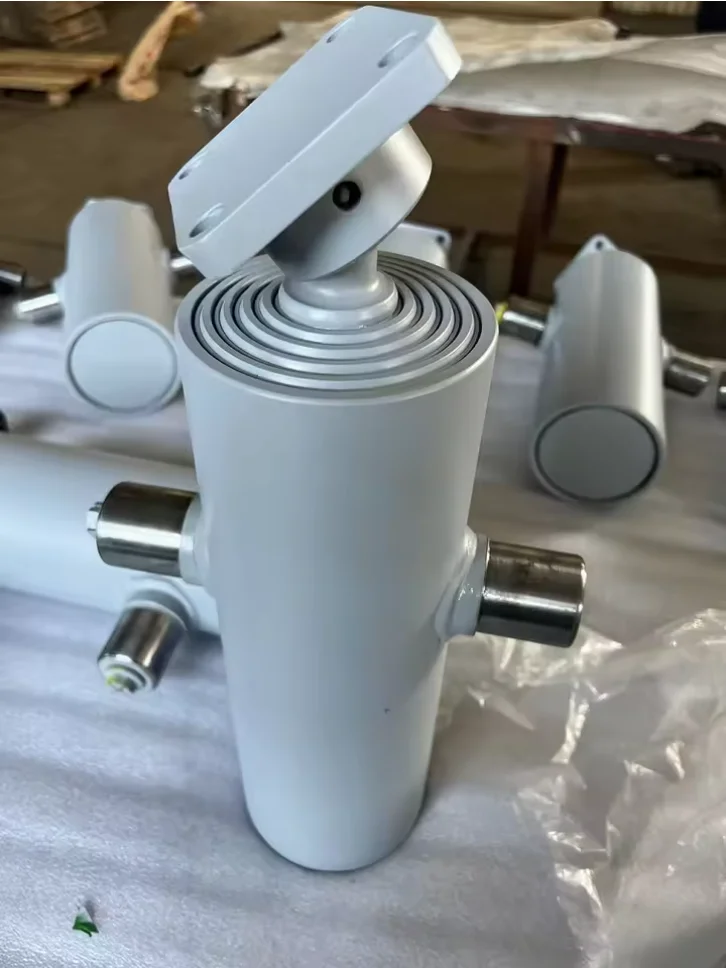

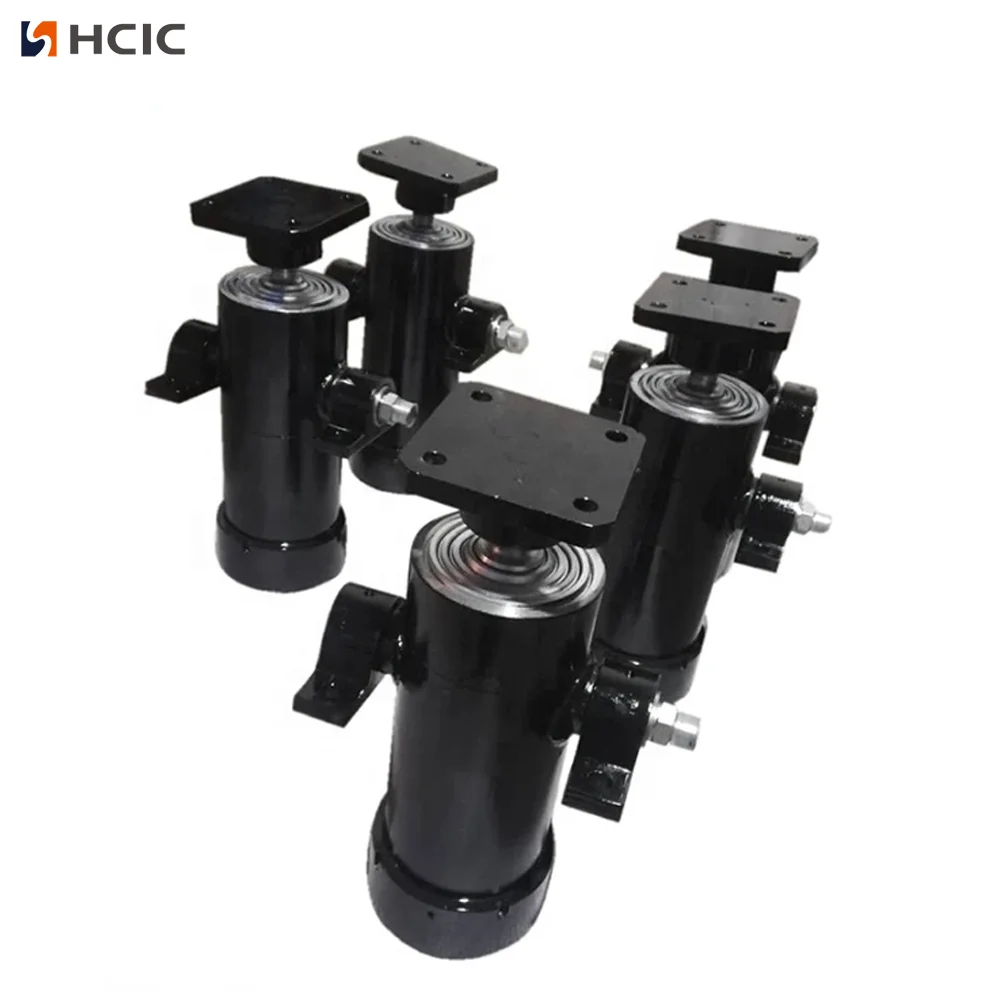

La page du catalogue présente les options d'oeil de tige et de goupille inférieure pour la gamme de vérins de soubassement, ainsi que les références de berceaux de support. La connexion exacte et la disposition du berceau pour un 4TG-E130x1307 doivent être confirmées à partir du dessin du projet. Ne présumez pas qu’un cylindre télescopique d’apparence similaire utilisera le même espacement des broches ou la même méthode de montage.
Le cylindre doit être soutenu et aligné via la conception de montage de la remorque. Les supports ne doivent pas forcer le cylindre à se mettre en place ni créer de charge latérale pendant l'extension. Vérifiez les broches, le berceau, les tuyaux et les éléments de cadre à proximité avant d'appliquer une charge.
Le catalogue indique une pression de service maximale de 180 bars pour le 4TG-E130x1307. La pompe, la soupape de décharge, la taille du tuyau, le volume d'huile et le circuit de commande doivent être examinés par rapport à cette exigence. La pression de travail n’est pas la même que la capacité de levage garantie ; la force réelle dépend de la pression hydraulique, de la surface efficace et de la géométrie mécanique de la remorque.

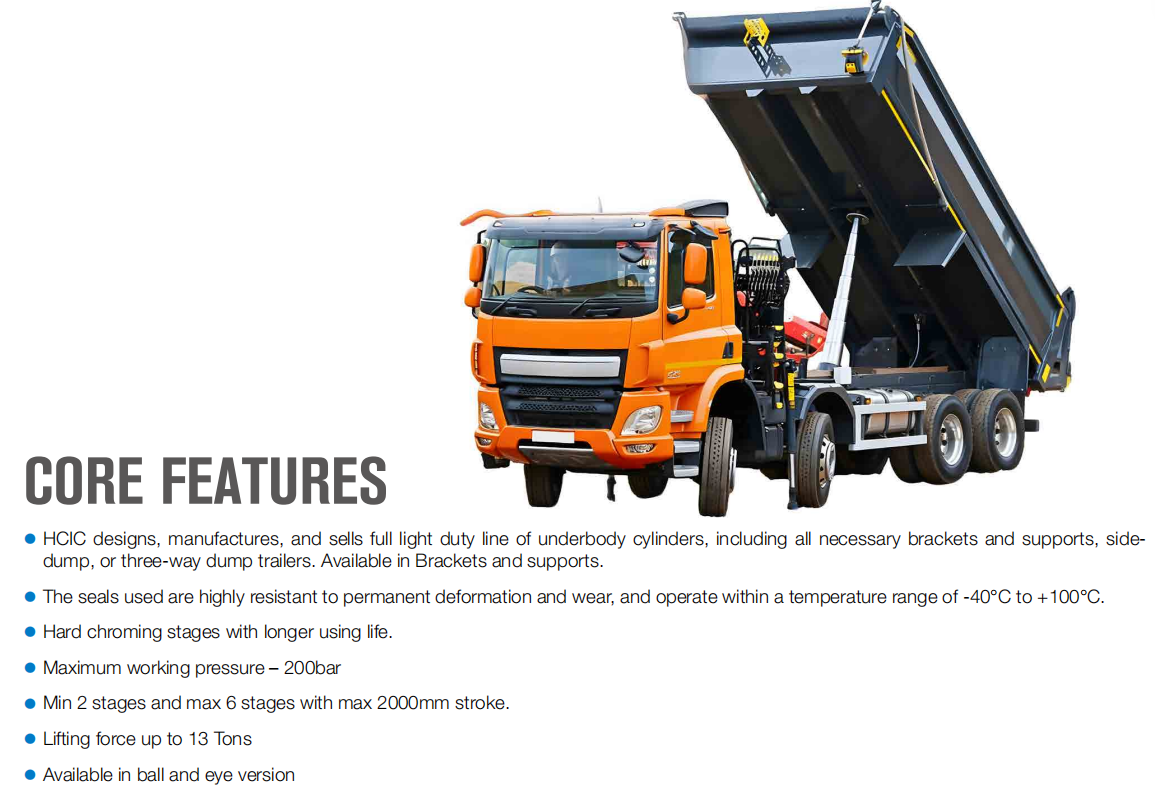

Le 4TG-E130x1307 convient aux projets de remorques à benne basculante qui nécessitent un vérin hydraulique télescopique à quatre étages avec une course de 1 307 mm. Il peut être envisagé pour les configurations de remorques à benne latérale et à trois voies lorsque l'espace d'installation disponible et la gamme d'applications du catalogue correspondent au projet.
Le catalogue répertorie une plage de capacité de basculement de 15 à 25 tonnes. Considérez cela comme une référence d’application de catalogue et non comme une approbation universelle de charge utile. La carrosserie de la remorque, la structure des charnières, la résistance du châssis, la répartition de la charge et le système hydraulique doivent être évalués ensemble.
Pour une demande de remplacement ou d'OEM 4TG-E130x1307, envoyez :
Ces informations permettent de distinguer le remplacement direct d'un vérin d'une refonte du montage ou du système hydraulique.
Le 4TG-E130x1307 offre aux constructeurs de remorques une option de vérin de soubassement à quatre étages défini avec une course de 1 307 mm, une masse de 58 kg, une pression de service maximale de 180 bars, un volume de travail de 13,7 L et une plage de basculement de 15 à 25 tonnes.
Envoyez le dessin de la remorque, les mesures de montage et les données hydrauliques à HCIC pour un examen de montage avant de commander.
