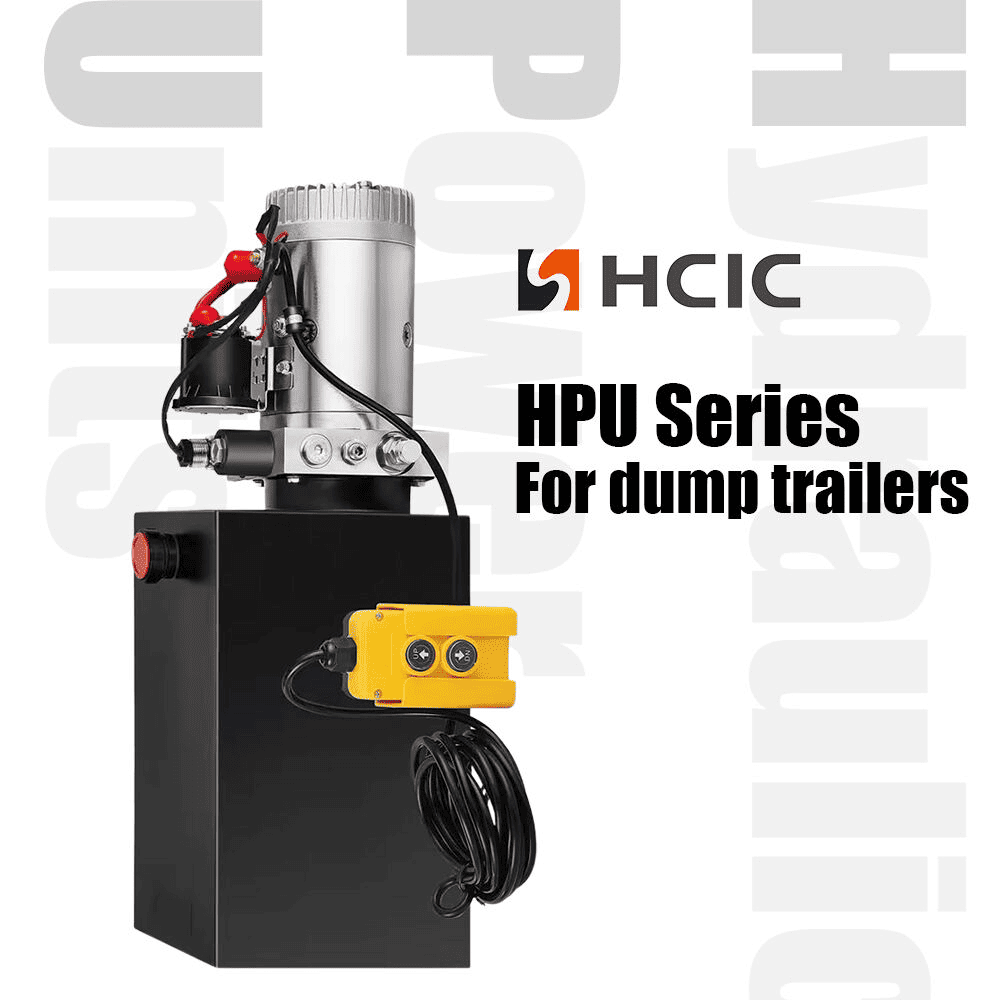

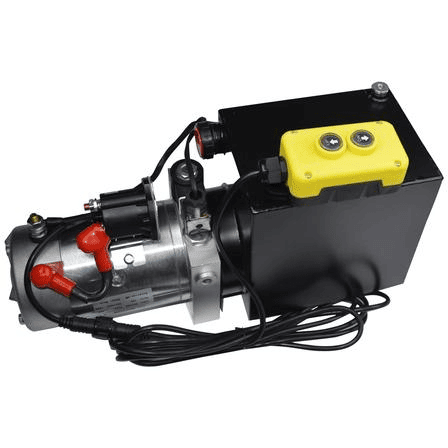

Le groupe hydraulique à double effet HCPGD pour remorques à benne basculante fournit un débit de 1,2 GPM, une pression de 3 000 PSI et un réservoir de 6 gallons pour les systèmes hydrauliques de remorques à benne basculante.
Product type:
groupe hydraulique à double effetFlow rate:
1,2 gallons par minutePort size:
SAE #6Tank size:
6galGroupe hydraulique double effet HCPGD pour remorques bennes. Le catalogue spécifie un débit de 1,2 GPM, un réservoir de 6 gallons, une pression nominale de 3 000 PSI et des ports SAE #6. Son agencement de vannes à 4 voies et 3 positions actionnées par solénoïde est destiné aux circuits hydrauliques nécessitant un mouvement motorisé dans les deux sens.
Pour un constructeur de remorques ou une équipe de maintenance de flotte, le point important n’est pas simplement la taille du moteur et du réservoir. Le HPU doit correspondre au cylindre, à l'alimentation électrique disponible, à l'huile hydraulique, à la disposition des flexibles et au mouvement requis. Cet article explique ce que signifie la spécification HCPGD et quelles informations doivent être confirmées avant une commande.
Une unité de puissance hydraulique convertit la puissance électrique en débit et pression hydrauliques. La pompe envoie de l'huile vers le côté sélectionné d'un vérin à double effet. Lorsque la vanne change de position, le circuit inverse le débit d'huile afin que le vérin puisse s'étendre et se rétracter sous l'effet de la puissance hydraulique.
Le groupe hydraulique à double effet HCPGD est donc adapté à une conception de remorque à benne basculante qui nécessite une fonction d'extension motorisée et une fonction de rétraction motorisée. Le mouvement exact dépend toujours du volume du cylindre, de la charge, du réglage du soulagement, de la taille du tuyau et du circuit de commande. Le HPU doit être sélectionné comme partie intégrante du système hydraulique complet plutôt que comme composant isolé.
| Article | Spécification du catalogue |
|---|---|
| Modèle | HCPDG |
| Type de produit | Groupe hydraulique à double effet |
| Application répertoriée dans le catalogue | Remorque benne |
| Débit | 1,2 gallons par minute |
| Taille du port | SAE #6 |
| Taille du réservoir | 6 gallons |
| Pression | 3 000 livres par pouce carré |
| Vanne | Fonctionné par solénoïde ; 4 voies, 3 positions |
Ce sont les valeurs HCPGD publiées dans le catalogue HCIC-2026. Le catalogue ne fournit pas de schéma complet de courant moteur, de capacité de la batterie, de cycle de service, de réglage de la soupape de décharge ou de câblage du contrôleur pour ce modèle. Ces détails doivent être confirmés par rapport aux exigences du projet avant l'approbation de la production.
La vanne 4 voies et 3 positions confère au groupe motopropulseur une structure de commande directionnelle pour un actionneur hydraulique à double effet. Un port de travail peut diriger l'huile vers l'extension du cylindre tandis que l'autre renvoie l'huile vers le réservoir. Dans la commande opposée, le chemin d’écoulement s’inverse.
La position centrale est un détail de conception qui doit être confirmé avec les spécifications finales du circuit et de la vanne. Cela affecte le comportement de l'actionneur lorsque la commande électrique est relâchée. Un fabricant de remorques ne doit pas assumer la condition centrale sans examiner le schéma hydraulique, les exigences de contrôle de charge et la méthode d'abaissement sûre.
La connexion du port SAE #6 doit également être vérifiée par rapport à la norme de tuyau, d'adaptateur et de raccord sélectionné. L'identification correcte du filetage et les pratiques d'étanchéité sont importantes, car une petite fuite de connexion peut introduire de l'air, perdre de l'huile et rendre le mouvement de la remorque incohérent.
Le HCPGD est répertorié avec un réservoir de 6 gallons. Le volume du réservoir fournit un endroit pour le retour de l'huile et aide le système à gérer le volume d'huile requis par le cylindre. La taille requise du réservoir n’est pas déterminée uniquement par l’alésage du cylindre. Cela dépend également de la course du vérin, du volume de la tige, de la disposition du circuit, du volume du flexible, du niveau d'huile, de l'espace d'installation disponible et du cycle de fonctionnement.
Le réservoir doit être monté solidement et positionné de manière à ce que la conduite d'aspiration, le chemin de retour et l'accès d'entretien restent pratiques. Avant de commander, l'installateur doit confirmer les dimensions réelles du réservoir, l'orientation de montage, la disposition du remplissage et du reniflard et le niveau d'huile utilisable avec HCIC.
Le catalogue répertorie 1,2 GPM pour le HCPGD et 3 000 PSI pour la spécification de pression. Ces valeurs ne doivent pas être converties directement en temps de levage ou en capacité de levage garanti de la remorque. La vitesse réelle dépend du volume du cylindre et de la charge. La pression de service réelle dépend de la force requise, de la géométrie mécanique, du frottement, de la restriction et de la protection contre le soulagement.
Une première vérification simple consiste à comparer le volume du cylindre requis avec le débit disponible. Un cylindre plus gros a besoin de plus d’huile pour effectuer la même course, son mouvement prendra donc normalement plus de temps au même débit. Un concepteur de système doit également prendre en compte le débit de retour du côté tige d'un vérin à double effet, la longueur du flexible et la viscosité de l'huile hydraulique en fonction de la température.
La valeur catalogue de 3 000 PSI est une limite de conception du système à vérifier par rapport au cylindre, aux flexibles, aux raccords et aux composants de commande. Cela ne doit pas être considéré comme une promesse que chaque remorque fonctionnera continuellement à cette pression.
Avant de monter le groupe hydraulique double effet HCPGD, vérifier les points suivants :
1. Compatibilité des cylindres :Vérifiez que l'actionneur connecté est à double effet et que les deux ports sont correctement identifiés.
2. Alimentation électrique :Confirmez la tension, la demande de courant, la protection par fusible, la taille du câble et la compatibilité des interrupteurs de commande.
3. Connexions hydrauliques :Faites correspondre les ports SAE #6 avec les tuyaux et adaptateurs appropriés. Gardez les chemins d'aspiration et de retour propres.
4. Emplacement du réservoir :Laissez suffisamment d'espace pour le remplissage, l'inspection, le nettoyage et l'entretien futur.
5. Protection contre la pression :Confirmez la disposition des soupapes de décharge et la pression de sécurité pour l'ensemble du circuit.
6. Contrôle de charge :Vérifiez comment la benne basculante est maintenue et abaissée en cas de coupure de courant électrique.
7. Élimination de l'air :Remplissez avec l'huile approuvée, purgez le circuit selon la conception du système et vérifiez le niveau du réservoir après plusieurs cycles contrôlés.
HCIC doit recevoir la configuration de la remorque, les données des cylindres, la tension d'alimentation requise et le schéma hydraulique avant qu'une configuration finale ne soit approuvée.
La pression ne détermine pas les performances complètes du système. La force du vérin, le levier mécanique et les exigences de débit doivent être pris en compte ensemble.
La valeur de 1,2 GPM se rapporte au débit d'huile, et non directement à la masse qu'une remorque peut soulever. La capacité de charge dépend de la structure du vérin et de la remorque ainsi que du circuit hydraulique.
Un système à double effet nécessite un acheminement correct des deux côtés de l'actionneur. Une identification incorrecte du tuyau peut entraîner le déplacement du vérin dans la mauvaise direction ou ne pas se rétracter comme prévu.
La vanne 4 voies et 3 positions doit être adaptée au comportement neutre requis et au dispositif de descente sûr.
Pour un devis de groupe hydraulique double effet HCPGD, fournir :
Type de remorque et application prévue
Ces informations permettent de vérifier la configuration du HPU par rapport à l'ensemble du système de remorque plutôt que de citer un seul numéro.
Le HCPGD est-il à simple effet ou à double effet ?
Le catalogue HCIC-2026 répertorie le HCPGD comme groupe hydraulique à double effet.
Quel débit est indiqué pour le HCPGD ?
Le catalogue répertorie un débit de 1,2 GPM.
Quelle taille de réservoir l’HCPGD utilise-t-il ?
Le catalogue répertorie un réservoir de 6 gallons.
Quelle taille de port est spécifiée ?
Le catalogue répertorie une taille de port SAE #6.
Le catalogue confirme-t-il chaque détail électrique ?
Non. Le tableau des modèles ne fournit pas de spécifications complètes sur le courant du moteur, le schéma de câblage ou le cycle de service. Ces points doivent être confirmés pour la remorque prévue.
Le groupe hydraulique à double effet HCPGD est une option HPU définie pour remorque à benne basculante avec des données de débit, de réservoir, de pression et de vanne répertoriées dans le catalogue. Pour un devis fiable, envoyez à HCIC les spécifications du cylindre, l’alimentation électrique, le schéma hydraulique et les contraintes d’installation.
HCIC peut ensuite vérifier si la configuration HCPGD correspond à l'application complète et identifier tous les détails spécifiques au projet qui nécessitent une confirmation avant la production.
Jinan Huachen Industrial Co., Ltd. a été fondée en 1998. Le catalogue HCIC-2026 décrit la société comme un fabricant de produits hydrauliques axé sur les vérins hydrauliques et les groupes motopropulseurs pour des industries telles que les équipements de transport, les machines de construction et d'autres applications industrielles.
