Cylindre hydraulique 63-2-108 type télescopique à simple effet AVC 108 Fermé 49 Goupille de tige 2 Largeur de tige 2 Broche de base 2 LMSD6 Étapes 3 Prolongé 256

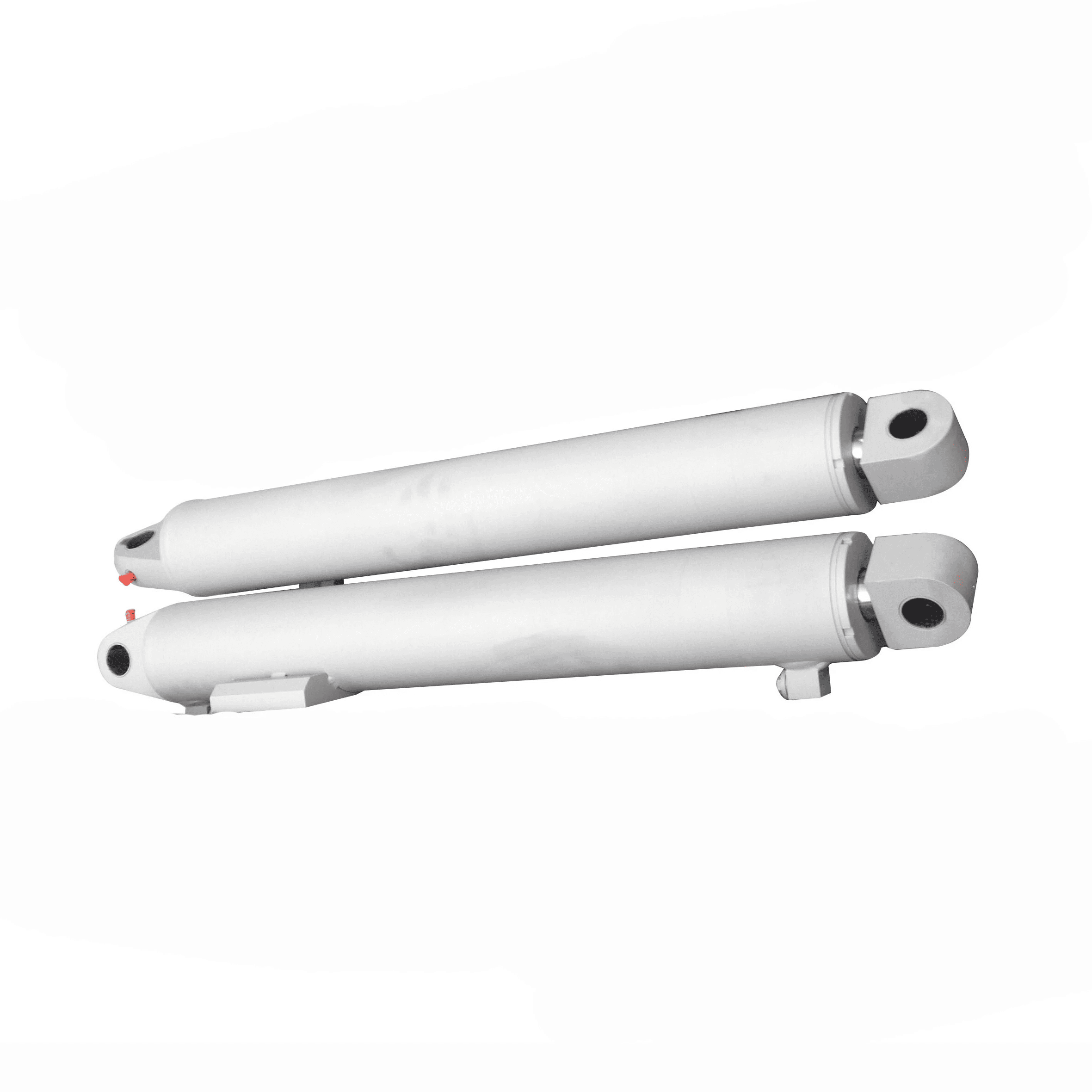

Cylindre hydraulique 63-2-108
Nombre d'étapes 3
Le plus grand diamètre de scène mobile 6 pouces
Longueur de course (A) 108,38 po (2 753 mm)
Longueur fermée (B) 49 po (1 245 mm)
Longueur étendue (C) 157,38 po (3 997 mm)
Largeur de montage sur tige (D) 2 po (51 mm)
Trou de broche de montage sur tige (E) 2,06 po (52 mm)
Largeur du support de base (G) 7 po (178 mm)
Trou de broche de montage sur la base (J) 2,13 po (54 mm)
Orifice (L) 1" NPTF
