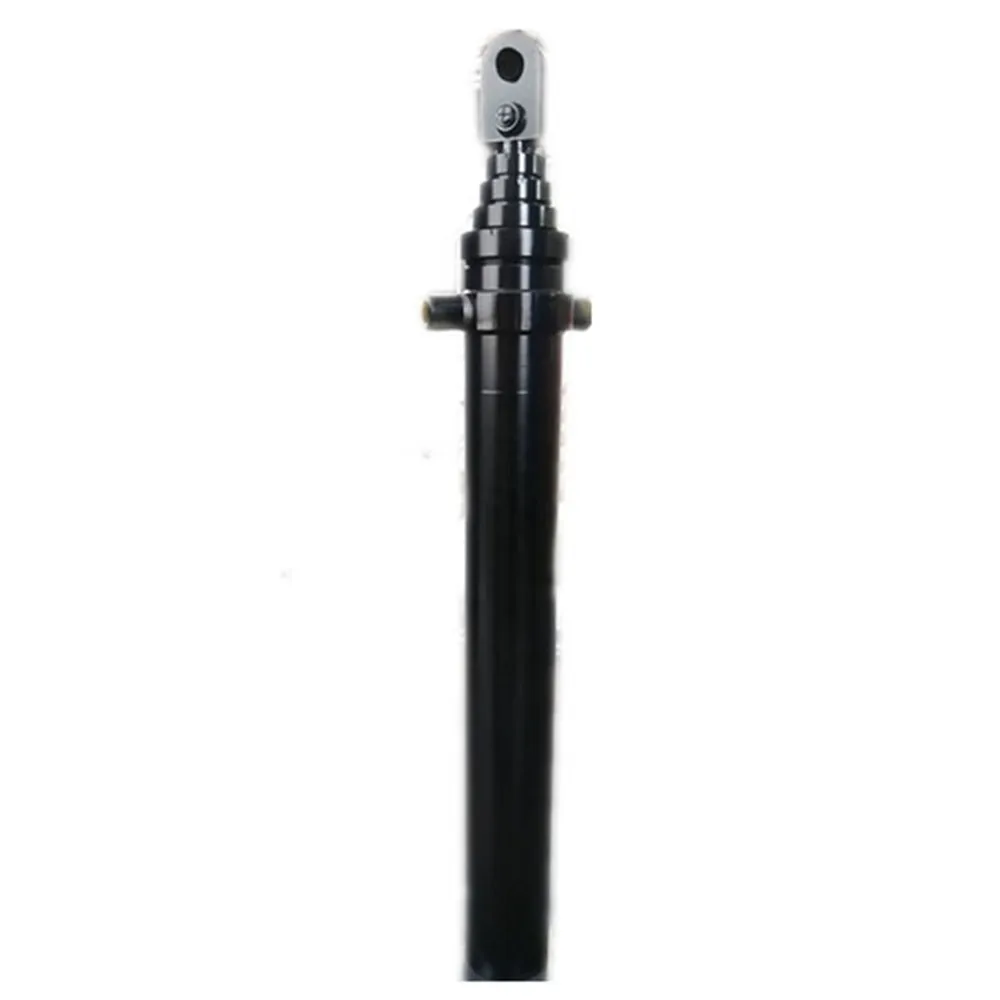

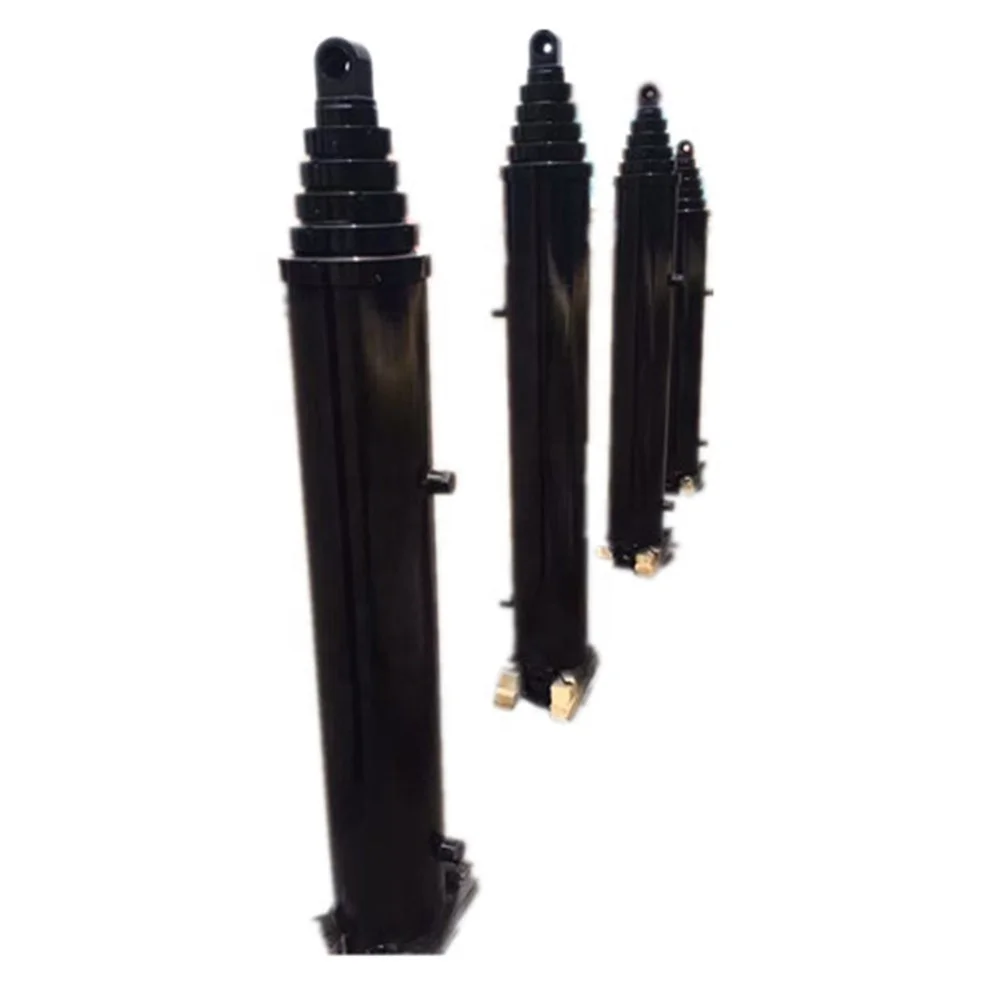

Cylindre hydraulique 64-35-135 type télescopique à simple effet Course 134,88 Fermé le 47.13 Goupille de tige 1.5 Largeur de tige 2,69 Goupille de base 1,75 LMSD6 Étapes 4 Coup 134 Prolongé 275
Cylindre hydraulique 64-35-135 Nombre d'étages 4
Le plus grand diamètre de scène mobile 6 pouces
Longueur de course (A) 134,75 po (3 423 mm)
Longueur fermée (B) 47,13 po (1 197 mm)
Longueur étendue (C) 181,88 po (4 620 mm)
Largeur de montage sur tige (D) 2,69 po (68 mm)
Trou de broche de montage sur tige (E) 1,56 po (40 mm)
Largeur du support de base (G) 8 po (203 mm)
Trou de broche de montage sur la base (J) 1,88 po (48 mm)
Orifice (L) 1" NPTF
Gallons d'huile (rétractés) 2,5
Gallons d'huile (étendu) 9,7
