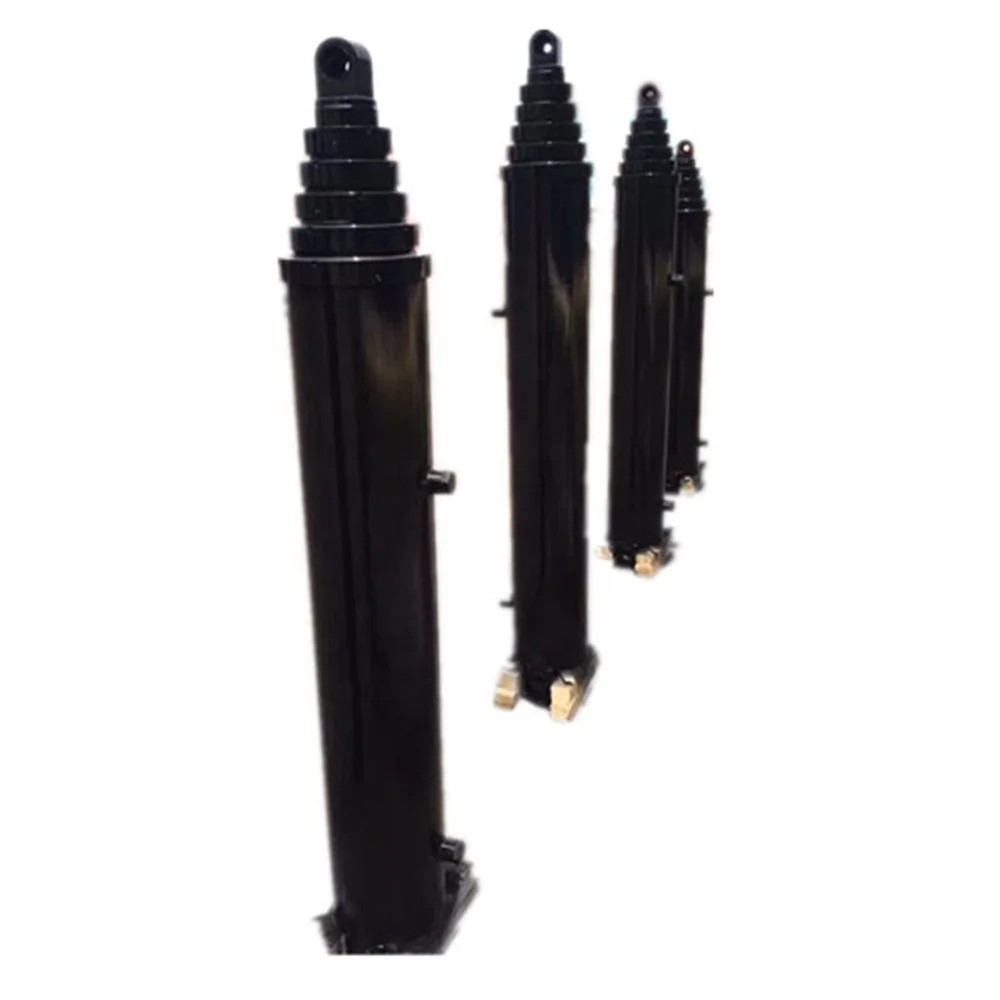

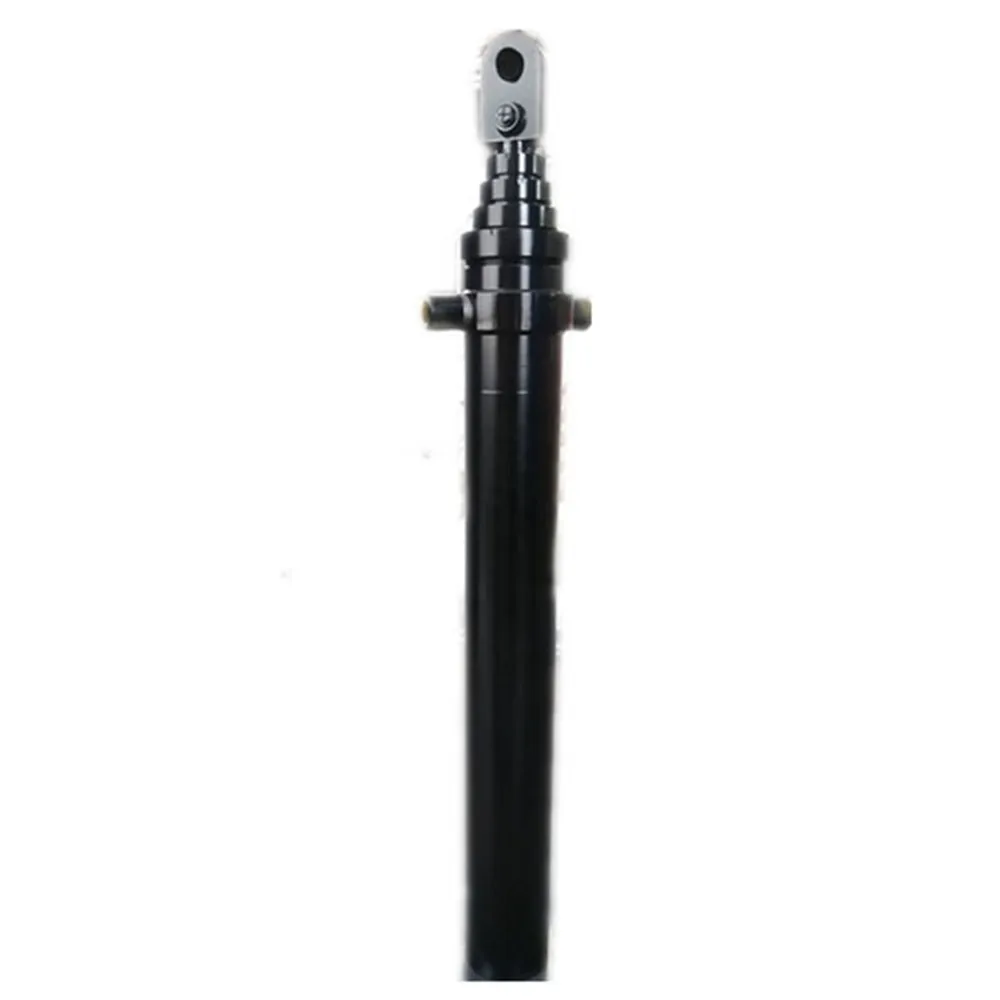

Cylindre hydraulique 85-453-265 type télescopique à simple effet Course 263,25 Fermé 70.88 Goupille de tige 2 Largeur de tige 2 Broche de base 2 LMSD8 Étapes 5 Accident vasculaire cérébral 263 715 étendu
Cylindre hydraulique 85-453-265
Nombre d'étapes 5
Le plus grand diamètre de scène mobile 8 pouces
Longueur de course (A) 263,63 po (6 696 mm)
Longueur fermée (B) 70,88 po (1 800 mm)
Longueur étendue (C) 334,5 po (8 496 mm)
Largeur de montage sur tige (D) 2 po (51 mm)
Trou de broche de montage sur tige (E) 2,06 po (52 mm)
Largeur du support de base (G) 9,5 po (241 mm)
Trou de broche de montage sur la base (J) 2,13 po (54 mm)
Orifice (L) 1" NPTF
Gallons d'huile (rétractés) 5,6
Gallons d'huile (étendu) 33,9
