Cylindre hydraulique pour moissonneuse

1. Définition du produit et scénarios d'application

1.1 Définition du produit

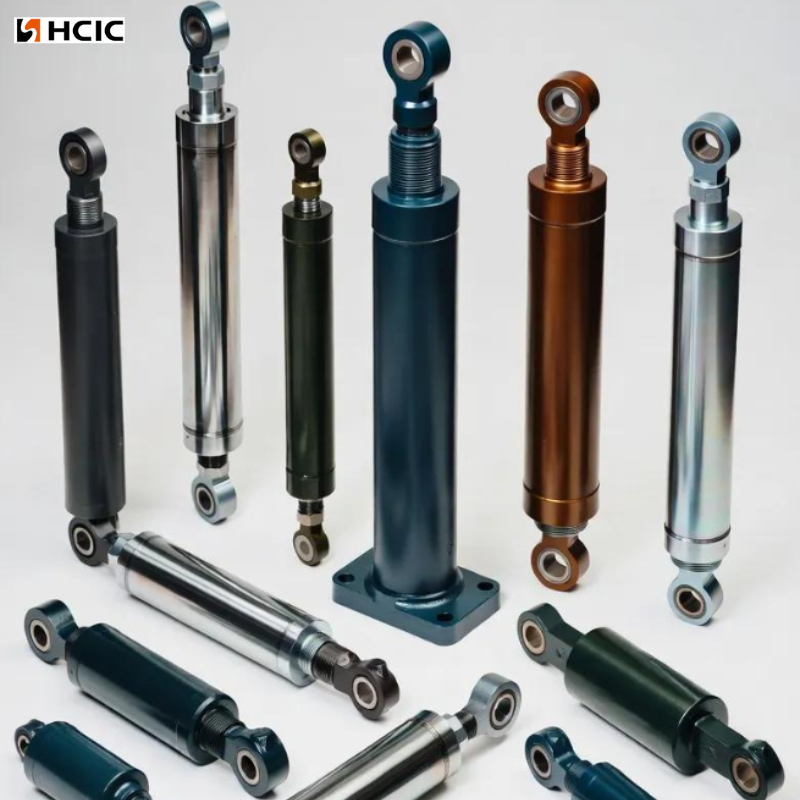

Nous fabriquons des vérins hydrauliques dédiés à tous types de machines de récolte, notamment les moissonneuses-batteuses, les récolteuses de maïs et de riz. Ces composants convertissent la puissance hydraulique en mouvement en ligne droite et sont suffisamment robustes pour faire face aux conditions de travail difficiles dans les fermes. Il convertit la pression hydraulique en force mécanique linéaire pour entraîner les pièces mobiles critiques de la moissonneuse-batteuse.

Contrairement aux cylindres industriels à usage général, il est conçu pour résister à des vibrations élevées, à de fortes poussières, à de la boue, à de larges variations de température et à un fonctionnement continu de longues heures dans les champs agricoles. Caractéristiques principales : mouvement stable à basse vitesse, forte résistance aux chocs, étanchéité fiable et longue durée de vie en fatigue.

1.2 Scénarios d'application

Ce vérin hydraulique est parfaitement adapté aux modèles de moissonneuses grand public destinés aux exploitations commerciales à grande échelle en Amérique du Nord, en Europe, en Australie et en Asie du Sud-Est, s'adaptant aux opérations de récolte mécanisées locales sur de grandes surfaces :

Postes typiques :

• Vérin de levage de la plateforme :Appliqué à la récolte des céréales sur de vastes fermes plates aux États-Unis, au Canada et en Australie. Il ajuste de manière flexible la hauteur de coupe pour s'adapter aux irrégularités du sol et aux différentes hauteurs de croissance des cultures, réduisant ainsi la perte de grain lors d'une récolte continue à grande échelle.
• Vérin de réglage du moulinet :Convient aux scénarios européens de récolte de blé et d'orge, optimisant l'angle d'alimentation des cultures pour résoudre le blocage de l'alimentation causé par la plantation dense de cultures sur des terres agricoles à haut rendement à l'étranger.
• Cylindre de déchargement de trémie à grains :Conçu pour les récolteuses de grande capacité utilisées dans les fermes américaines de maïs et de soja, prenant en charge les opérations fréquentes de déchargement à grande vitesse afin d'améliorer l'efficacité globale de la récolte sur de grandes surfaces agricoles.
• Vérin de réglage de l'écart de battage :S'adapter à la récolte diversifiée des cultures dans les zones de plantation mixtes européennes, en ajustant les autorisations de battage pour le blé, le riz, le maïs et le soja afin de répondre aux besoins locaux de récolte en rotation multi-cultures.
• Cylindre de nivellement du châssis :Largement utilisé sur les terres agricoles vallonnées du sud de l'Europe et de l'Asie du Sud-Est, il maintient les moissonneuses stables sur les champs en pente et garantit un fonctionnement normal sur des terrains outre-mer complexes.

2. Paramètres de spécifications techniques

2.1 Tableau des paramètres

3. Matériau et processus de fabrication

3.1 Principaux matériaux

• Corps de cylindre : tuyau en acier sans soudure 27SiMn ou 45# (GB/T 8713-2018). Haute résistance à la traction, bonne soudabilité, résistance à la pression jusqu'à 40 MPa.
• Tige de piston : acier allié à teneur moyenne en carbone 45Cr / 40Cr.
• o Trempé + revenu (HRC 28-34) pour plus de solidité et de résistance aux chocs.
• oChrome dur de surface (25-30 μm), HV ≥800, antirouille, anti-usure, résistant à la boue.
• Piston et douille de guidage : Fonte + fonte ductile, résistant à l'usure, bon ajustement avec les joints.
• Jeu de joints : Joints composites importés : joint principal FKM + joint anti-poussière HNBR + bague d'usure PTFE. Résiste aux températures élevées, à l’eau boueuse et aux échanges fréquents.

3.2 Processus clés

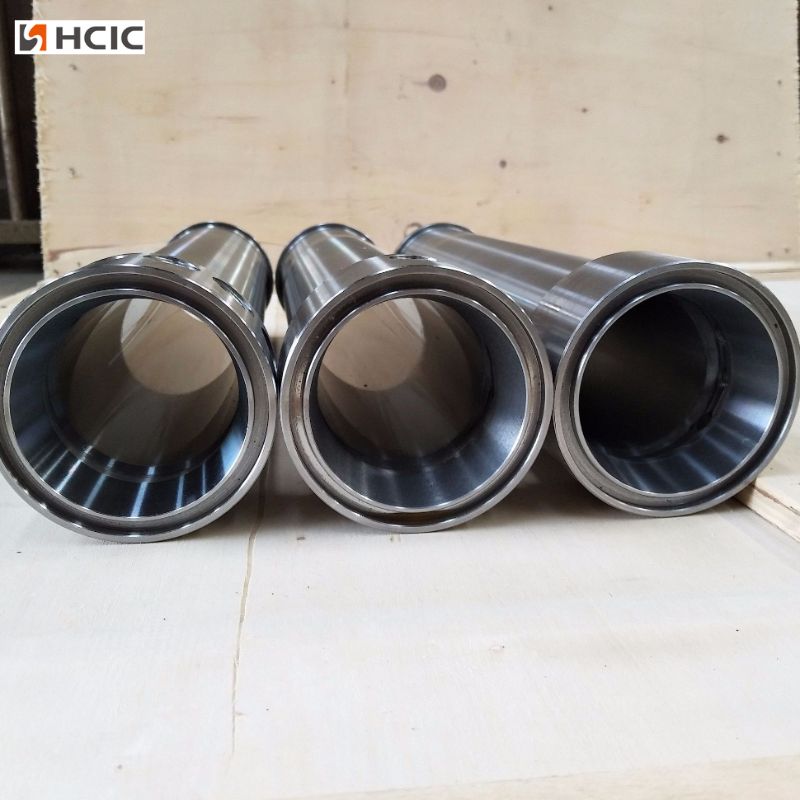

1. Affûtage intérieur du baril :Affûtage de précision à Ra ≤0,4 μm, surface miroir, faible friction, pas de fuite d'huile, longue durée de vie du joint.

2. Meulage de tige et chromage dur :Le meulage CNC garantit une rectitude ≤0,1 mm/m ; ligne de chromage automatique pour une épaisseur et une adhérence uniformes.

3. Soudure :Soudage CO₂ à pénétration totale sur les embouts et les chapes ; contrôles non destructifs (UT/MT) pour les soudures critiques.

4.Assemblage et tests :

• Assemblage en salle blanche pour éviter que la poussière ne pénètre dans le
• Test de pression à 100 % : 31,5 MPa maintient la pression pendant 3 à 5 minutes, aucune fuite, aucune déformation permanente.

5.Traitement de surface :Grenaillage + peinture anticorrosion bi-composant, résistance au brouillard salin ≥500 heures, adapté à une utilisation agricole extérieure à long terme.

4. Exemples d'applications industrielles

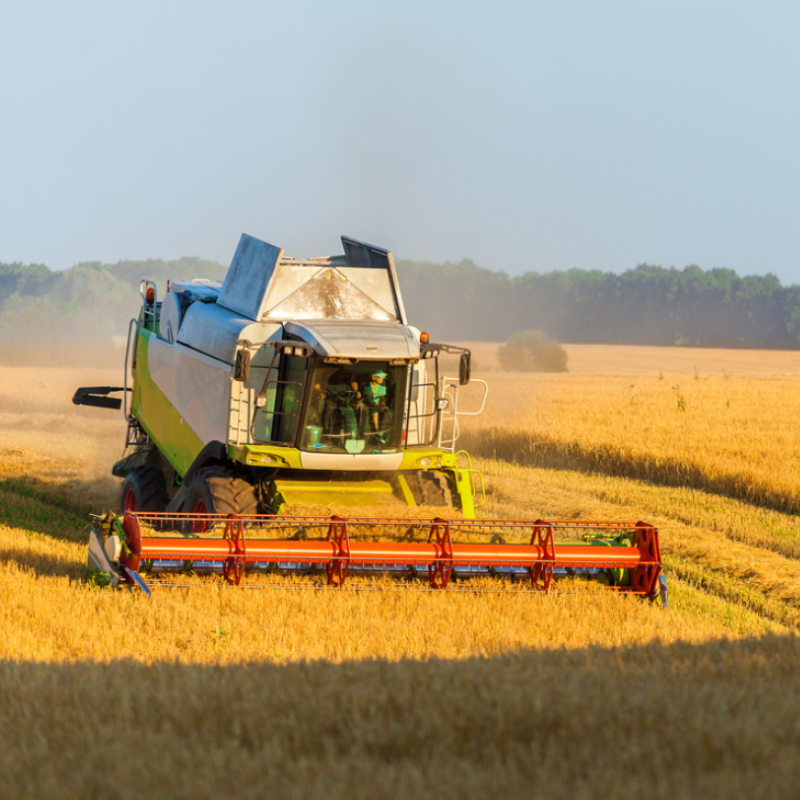

Cas 1 – Moissonneuse-batteuse blé/riz

• Vérin : 50/25-250 mm double effet pour relevage de la plateforme ; 63/32-400 mm pour le déchargement de la trémie à grains.
• Conditions de travail : fonctionnement continu de 12 à 14 heures par jour pendant la saison des récoltes ; température ambiante 35-40 ℃, poussière abondante, eau boueuse occasionnelle.
• Performance : levage stable, pas de blocage ; taux de fuite <0,5% en 1 000 heures ; réduit efficacement la perte de récolte à ≤2 %.

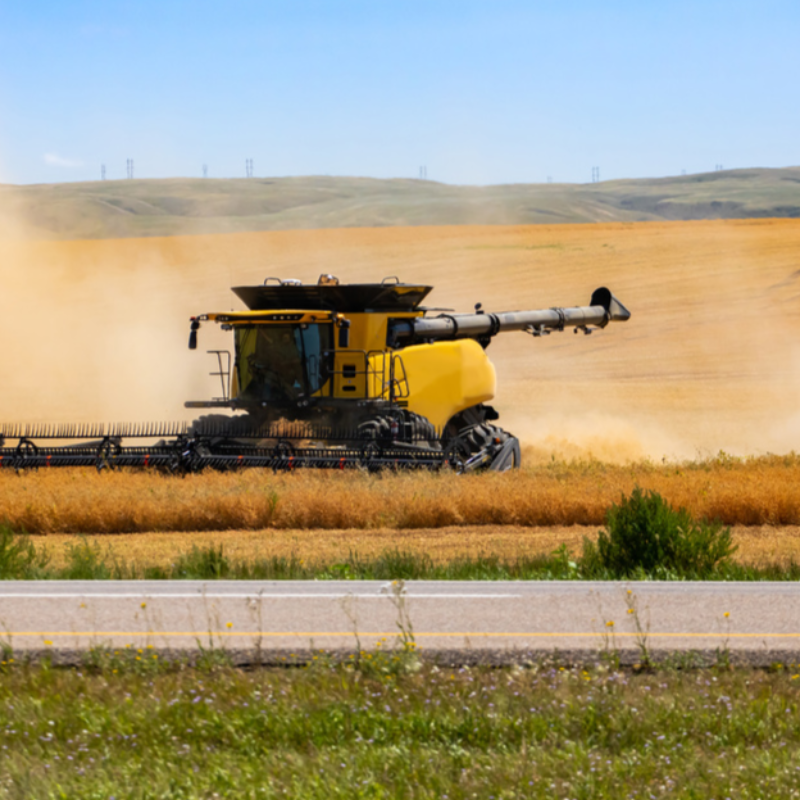

Cas 2 – Récolteuse de maïs

• Cylindre : 63/32-320 mm pour le levage de la plateforme ; 50/25-200 mm pour mécanisme de déchargement des oreilles.
• Conditions de fonctionnement : impacts fréquents, vibrations élevées, débris poussiéreux de tiges de maïs, température jusqu'à -15 ℃ au début du printemps.
• Performance : résiste à une charge d’impact de 2 à 3 fois la pression nominale ; bonnes performances de démarrage ; la durée de vie atteint 3 500 à 4 500 heures dans des conditions d'entretien normales.

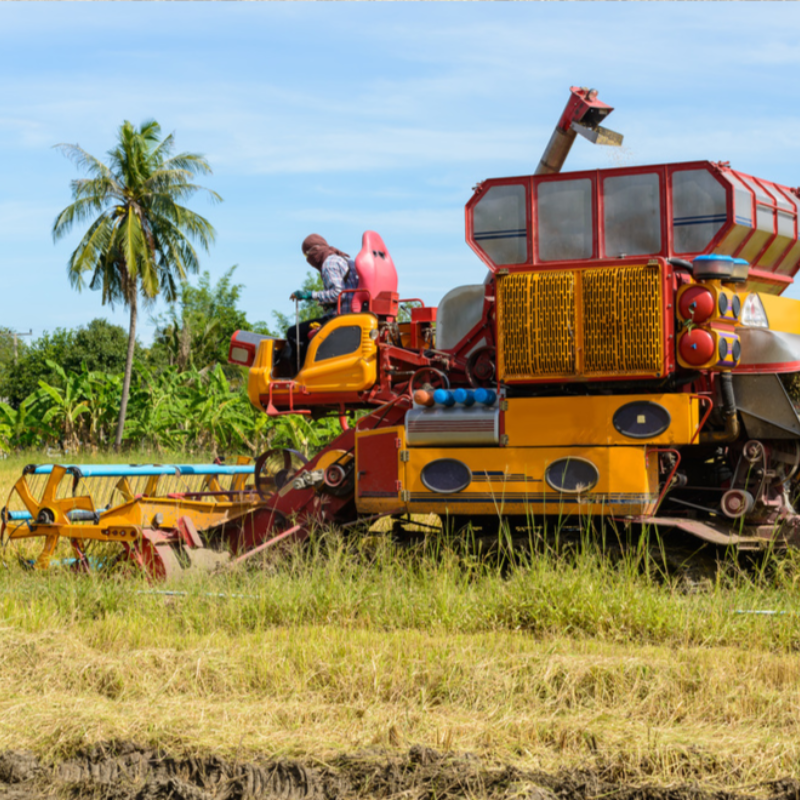

Cas 3 – Petite moissonneuse à flanc de colline

• Vérin : Vérin compact à double effet de 40/20-150 mm pour le nivellement de la benne et le contrôle de la plateforme.
• Conditions de travail : Champ étroit, virages fréquents, routes boueuses, humidité élevée toute l’année.
• Performance : taille compacte, action flexible ; bonne étanchéité dans un environnement humide/boueux ; maintenance aisée sur site.

5. FAQ

(1) Q : ce vérin hydraulique convient-il à toutes les marques de moissonneuses ?

R : Les modèles standard conviennent à la plupart des abatteuses traditionnelles. Nous prenons également en charge les tailles et dimensions d'installation personnalisées pour les équipements spéciaux.

（2）Q : Quelle est la durée de vie dans des conditions normales d'utilisation ?

R : Dans des conditions de travail standard, la durée de vie normale peut atteindre plus de 2 000 heures de travail. Un remplacement et un nettoyage réguliers de l'huile peuvent prolonger encore sa durée de vie.

(3) Q : Que dois-je faire si une fuite d'huile se produit pendant l'utilisation ?

R : Les fuites d'huile sont principalement causées par le vieillissement ou l'endommagement des bagues d'étanchéité. Remplacez simplement le kit d'étanchéité correspondant, pas besoin de changer tout le cylindre.

(4) Q : peut-il fonctionner normalement en hiver à basse température ?

R : Oui. Le produit est testé pour sa résistance aux basses températures inférieures à -20 ℃. Il est recommandé d'utiliser de l'huile hydraulique à basse température dans les zones froides pour de meilleures performances.
