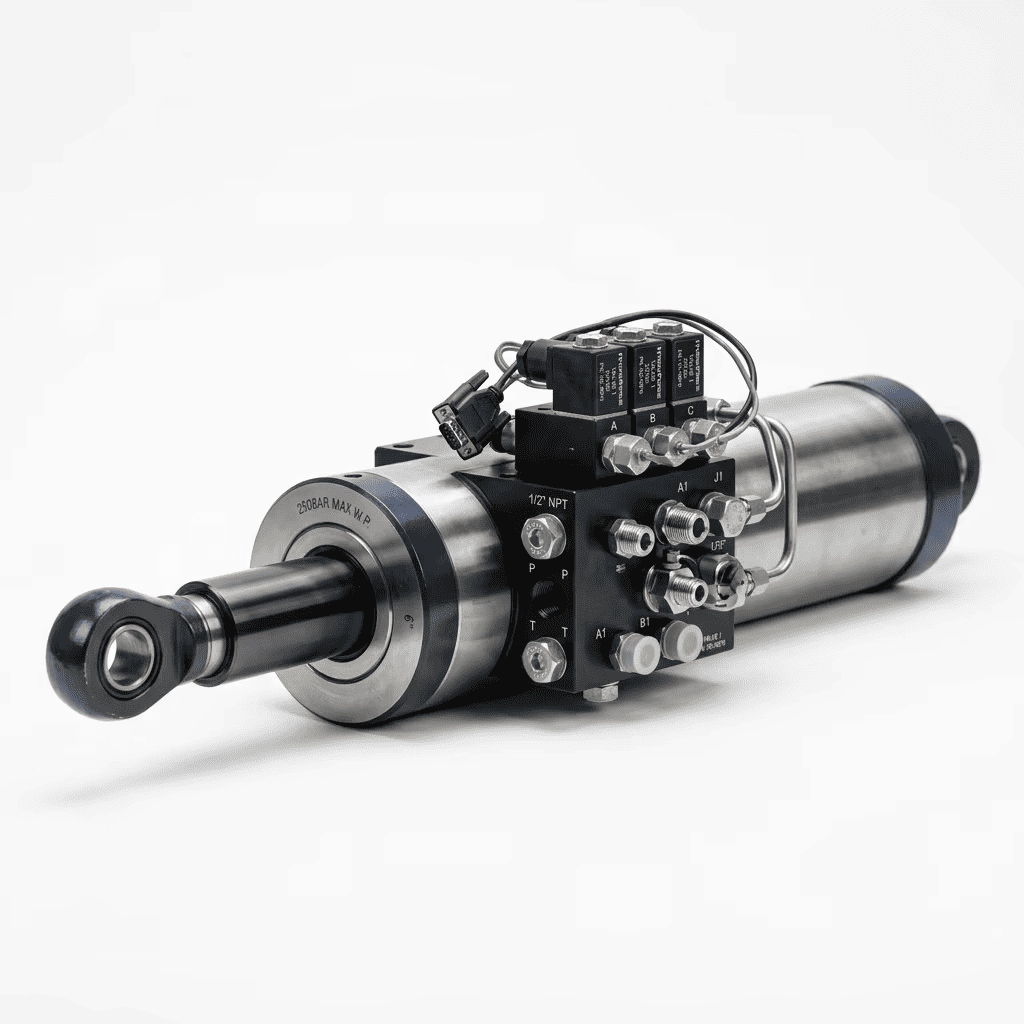

Empêchez complètement les déplacements de charge indésirables. Les vérins hydrauliques à soupape d'équilibrage intégrée HCIC sont dotés de soupapes intégrées pour un verrouillage instantané de la charge et un fonctionnement fiable et sans fuite.
Bore Range:
40mm à 300mmMax Pressure:

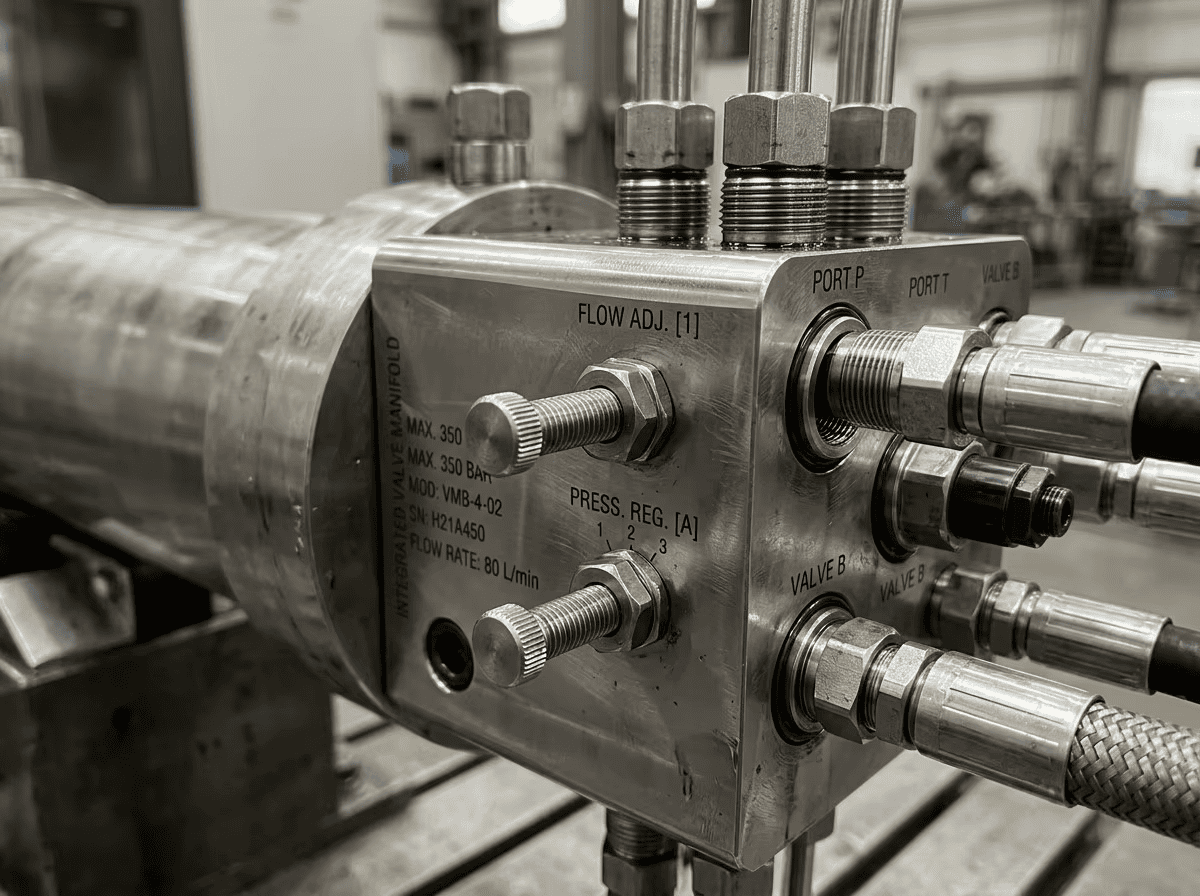

Jusqu'à 5 000 PSI (350 bars)Soyons honnêtes :dans le monde des grues, des nacelles élévatrices et des chargeurs lourds, « assez près » est une condamnation à mort. Les cylindres standard s'appuient sur des vannes externes et de longs flexibles pour supporter une charge. Mais les tuyaux se dilatent et les raccords externes fuient. Cela crée la redoutable « dérive des cylindres », cet enfoncement lent et dangereux d’une charge sous pression. Chez HCIC, nous avons éliminé les intermédiaires. Nous avons déplacé la soupape de sécurité directement dans le collecteur en acier du cylindre.
| Fonctionnalité | Spécification technique |
|---|---|
| Type de vanne | Vannes intégrées à double contrepoids/surcentrage |
| Plage d'alésage | 40mm à 300mm |
| Rapport de pilotage | 3:1, 4,5:1 ou ratios personnalisés |
| Pression maximale | Jusqu'à 5 000 PSI (350 bars) |
| Fuite interne | Moins de 5 gouttes/min à la pression nominale |
| Matériau du corps | Acier allié à haute résistance ou pièces forgées sur mesure |
Protection contre l'éclatement du tuyau : si le tuyau d'un vérin hydraulique à soupape d'équilibrage intégrée se casse, notre valve intégrée verrouille le vérin en place instantanément. Il s'agit d'une sécurité mécanique qui protège à la fois l'opérateur et l'équipement. Maintien de charge sans fuite : contrairement aux distributeurs à tiroir qui fuient intrinsèquement, nos valves d'équilibrage de type champignon intégrées offrent un joint pratiquement étanche, garantissant des performances sans dérive pendant de longues périodes. Contrôle de mouvement fluide : la conception intégrée élimine la sensation « spongieuse » des longues conduites hydrauliques. Vous bénéficiez d'un contrôle précis et linéaire, même lors de l'abaissement de charges massives et excessives.
Là où la sécurité n'est pas négociable. Chariots télescopiques et grues : pour l'extension et l'inclinaison de la flèche lorsque la stabilité de la charge est la priorité absolue. Excavatrices minières : maintenir la position du bras lors du bris de roches à fortes vibrations. Équipement AG spécialisé : garantir que les portes des silos à grains ou les collecteurs lourds ne tombent pas pendant le transport.
Q : Puis-je installer un cylindre à valve intégré dans mon système existant ?
R : Habituellement, oui. Cependant, vous devez vous assurer que la pression de pilotage de votre système correspond au rapport de pilotage de la vanne pour éviter les « vibrations ». Nos ingénieurs peuvent vous aider à calculer les spécifications correctes.
Q : Qu’est-ce qui fait qu’une soupape d’équilibrage commence à faire du bruit ?
R : Le « broutage » est souvent causé par de l'air dans les conduites ou par un rapport de pilotage incorrect. S’assurer que le système est correctement purgé et utiliser le bon rapport pilote/charge résoudra 90 % des problèmes de bruit.
Q : Ces vannes sont-elles réglables sur le terrain ?

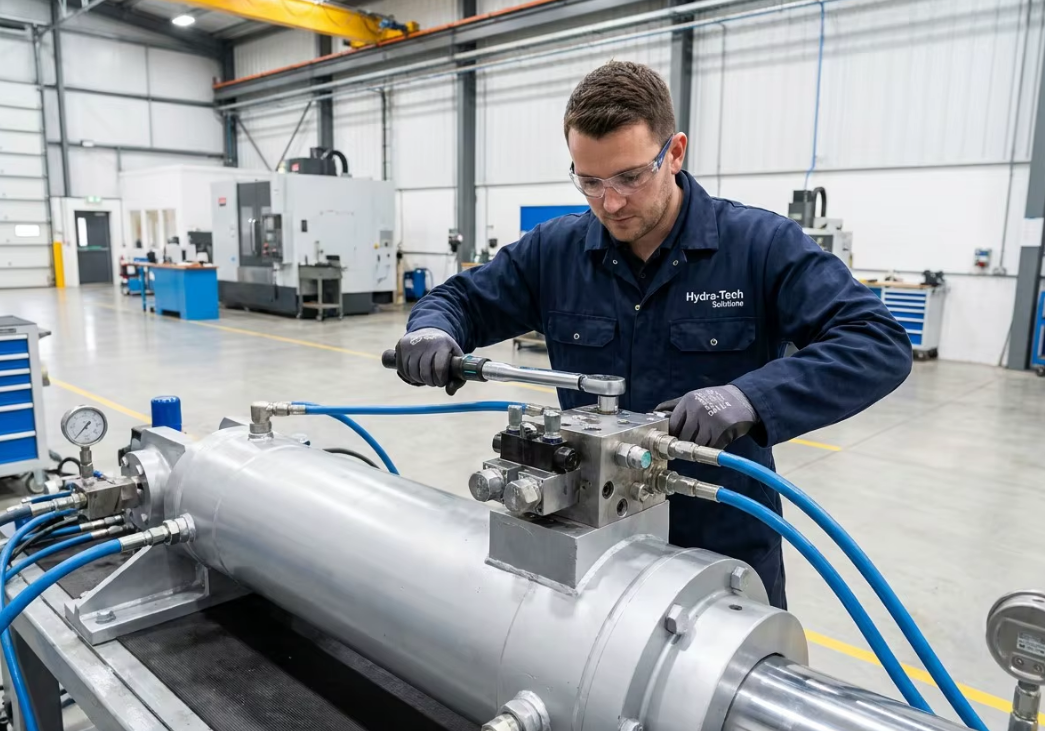

R : Oui, nos vannes intégrées comportent généralement une vis de réglage inviolable pour affiner la pression de fissuration en fonction de vos exigences de charge spécifiques.
