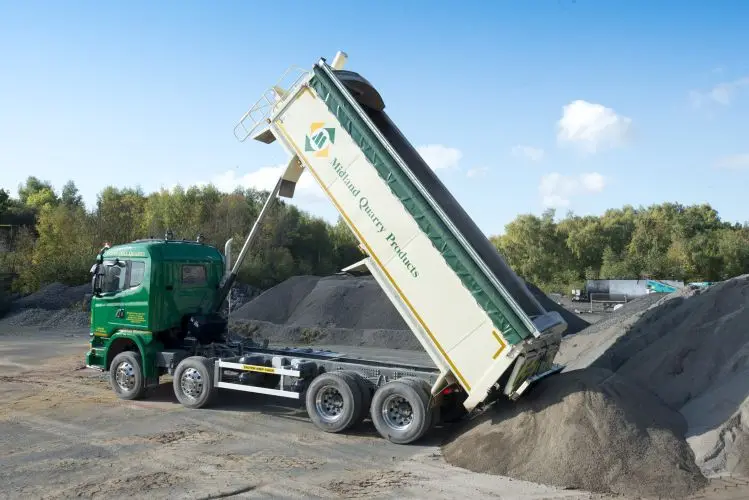

Une manutention stable des matériaux est essentielle à la sécurité et à l’efficacité des camions-bennes. Les vérins hydrauliques des camions-bennes, l'actionneur de levage principal, déterminent directement la fluidité et la fiabilité du transport. Ces vérins robustes résolvent l'instabilité due aux fluctuations de charge et aux routes accidentées grâce à une structure scientifique, un contrôle hydraulique précis et une protection fiable : ils constituent la garantie principale d'une manutention efficace et sûre des matériaux.

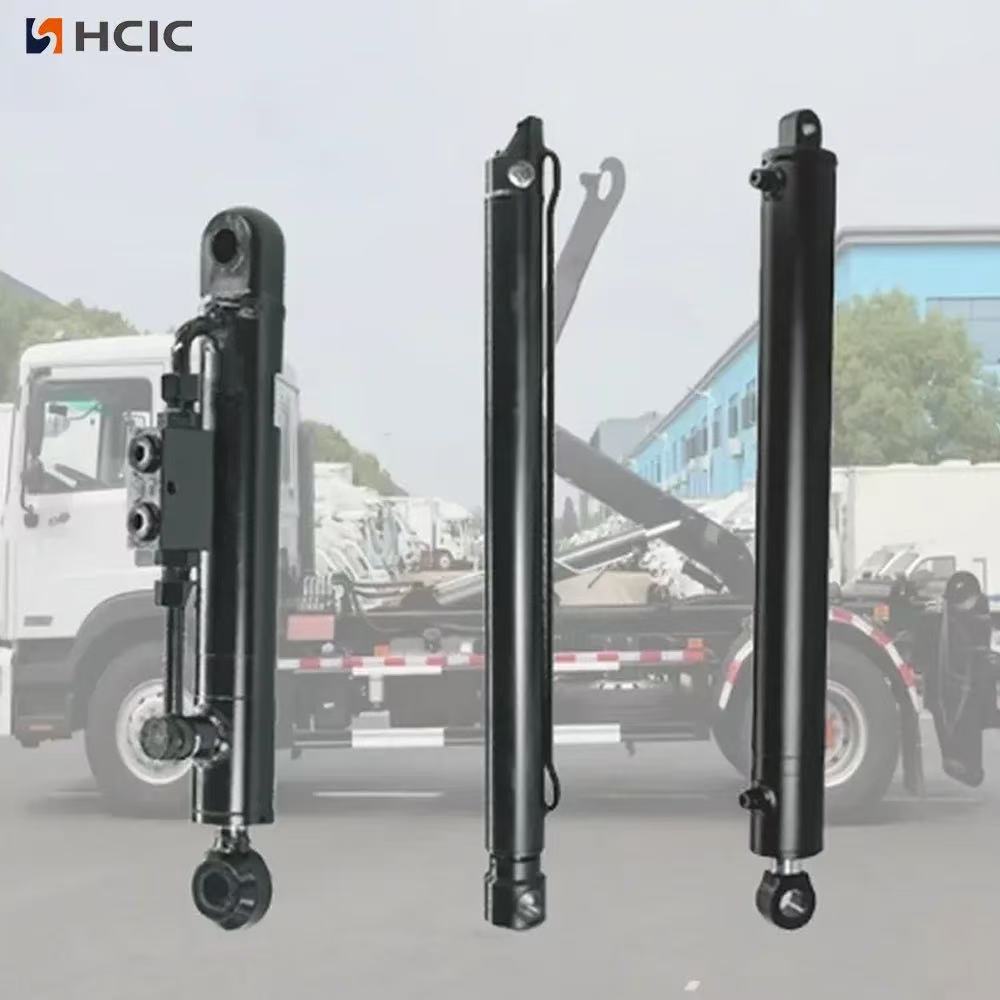

En tant que pièce porteuse principale, il est fabriqué en acier allié à haute résistance avec formage et traitement thermique intégrés, de sorte qu'il résiste à la déformation et à la fissuration. La paroi intérieure aiguisée réduit la friction. Les joints multicouches et les embouts boulonnés à haute résistance fonctionnent ensemble pour arrêter les fuites d'huile, maintenant ainsi la pression de sortie stable.
En tant qu'élément central de la conversion d'énergie, il se compose d'un piston, d'une tige et de connecteurs. Ces pièces sont reliées par un ajustement serré pour garantir la coaxialité. Les canaux d'huile à double direction rendent l'extension et la rétraction fluides. Les anneaux de guidage et les joints de précision empêchent le basculement, le blocage et l'usure.
Fabriqués à partir de matériaux composites haute pression et résistants à l'usure, ces assemblages scellent les joints de cylindre, bloquant les fuites d'huile et la poussière. Les manchons et anneaux de guidage guident le mouvement de la tige, réduisent le voile radial et empêchent la caisse de basculer.
Outre la conception structurelle, des mécanismes dédiés sont conçus pour résoudre les problèmes réels d'instabilité, garantissant ainsi un fonctionnement fiable du cylindre.
Au-delà de la conception structurelle, des mécanismes dédiés ciblent les facteurs d'instabilité réels pour un fonctionnement fiable des cylindres.
Les vannes de débit et de pression régulent la vitesse de la tige et la force de sortie ; les vannes de débit ajustent le débit d'huile en fonction de la charge pour éviter les chocs, les vannes de pression libèrent la surpression pour éviter les dommages. Les doubles verrous hydrauliques verrouillent le circuit d'huile à l'arrêt, fixant ainsi la caisse de manière stable.
Les capteurs de pression envoient des signaux de charge en temps réel au système de contrôle, qui ajuste la pression et le débit d'huile en conséquence. Le contrôle coordonné multi-cylindre équilibre la force pour une répartition inégale du matériau, évitant ainsi les déversements.
Les accumulateurs absorbent la pression des chocs et réduisent les fluctuations ; les dispositifs tampons d'extrémité de tige évitent les collisions rigides via un étranglement hydraulique. Le montage élastique absorbe les vibrations du châssis, améliorant ainsi la stabilité dans des conditions difficiles.
| Tonnage des camions à benne basculante | Paramètres clés du vérin hydraulique | Configuration recommandée | Scénario d'application | ||||||||||||||
| 5-10 tonnes | Diamètre d'alésage 100-125 mm, Pression de travail 16 MPa, Structure télescopique multi-étages à simple effet, Course 1200-1500 mm | Vérin de levage à un étage ×1 (installation de type EQ) | Matériaux de construction légers, traitement des déchets ménagers | ||||||||||||||
| 10-20 tonnes | Diamètre d'alésage 140-160 mm, pression de service 16-21 MPa, structure double effet simple effet/étage final, course 1500-1800 mm | Vérin de levage à un étage ×1 (installation de type EQ/QQ) | Transport de matériaux de charges moyennes (sable, charbon, etc.) | ||||||||||||||
| 20-30 tonnes | Diamètre d'alésage 180-200 mm, Pression de service 21 MPa, Structure à double effet d'extrémité, Course 1800-2200 mm | Cylindre multi-étages monté à l'avant ×1 (série TMG) | Transport d'ingénierie lourd (minerai, déblais, etc.) | ||||||||||||||
| Au dessus de 30 tonnes | Diamètre d'alésage 220-250 mm, Pression de service 21-31,5 MPa, Disposition symétrique à double effet, Course 2200-2800 mm | Vérins de levage doubles ×2 (série TSG) | Transport ultra-lourd (gros équipement, minerai métallique, etc.) | ||||||||||||||
La sélection des cylindres est adaptée au tonnage du camion en fonction de trois points essentiels :
Un fonctionnement correct et un entretien quotidien garantissent des performances stables à long terme du cylindre.
Charger les matériaux uniformément pour éviter une charge partielle ; interdire la surcharge. Actionnez les commandes de levage/descente en douceur, ralentissez sur les routes accidentées et déchargez uniquement sur un sol plat.
Inspectez quotidiennement le corps du cylindre pour déceler toute déformation, les joints pour déceler toute fuite d'huile et la tige de piston pour déceler tout dommage. Vérifiez régulièrement le niveau et la qualité de l'huile hydraulique ; serrez les boulons desserrés et lubrifiez la tige et les pièces de guidage. Nettoyer la surface du cylindre et les joints pour empêcher la poussière de pénétrer.
Levage lent/inégal : Vérifiez les vannes ou les oléoducs bloqués. Fuite d'huile : Remplacez les joints vieillis à temps ; réparer les pièces de soudage pour les fuites du corps du cylindre. Force de levage insuffisante : Vérifiez la pression du système et la qualité de l'huile, éliminez les blocages des canalisations.
