Les acheteurs d'Amérique du Nord, d'Europe et d'Australie sélectionnent souvent les cylindres uniquement en fonction de la longueur et de l'épaisseur du canon, ignorant l'adéquation des conditions de fonctionnement.
Beaucoup installent des vérins à biellette de direction sur les tracteurs et les remorques à benne basculante. Un travail cahoteux continu desserre les tirants et plie les tiges de piston rapidement. Les cylindres à chape soudés bon marché se fissurent sous une charge importante, déclenchant un arrêt de la production et des coûts de maintenance supplémentaires.

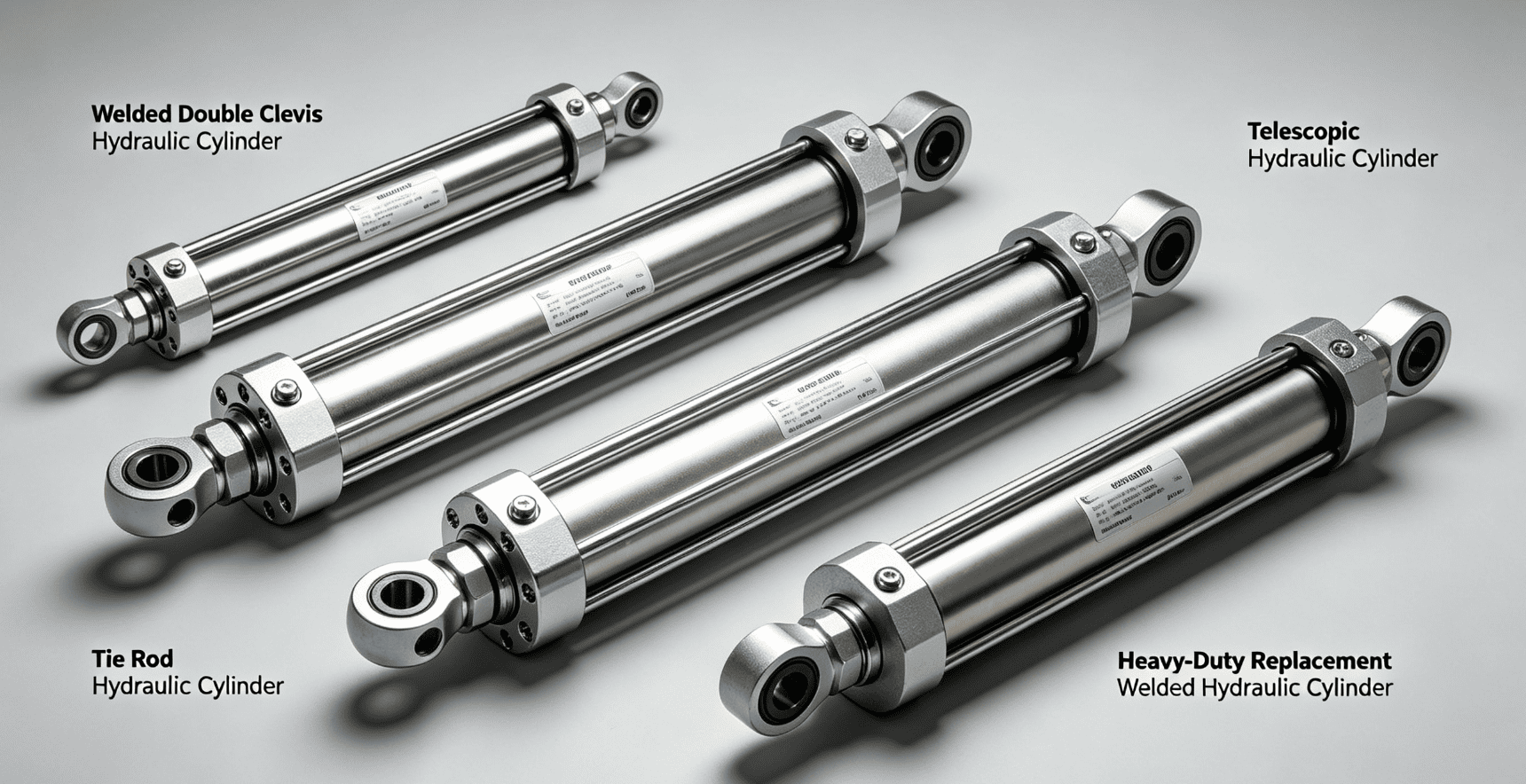

Quatre styles de cylindres couvrent plus de 90 % des commandes mondiales de remplacement et OEM. Ce guide fait le tri des modèles les plus vendus avec des références de sélection pratiques pour les acheteurs et les grossistes en pièces détachées.
Vérin hydraulique à double chape soudé — Machinerie agricole, fendeuse de bûches, remorque agricole
Vérin hydraulique à tirant — Machine-outil d'intérieur et équipement d'automatisation
Vérin hydraulique télescopique — Exclusivité remorque benne et camion benne
Cylindre hydraulique soudé de remplacement robuste — Pièces de rechange pour mini-pelles et chargeurs
Le corps et les embouts adoptent un soudage intégral à arc submergé sans tirants extérieurs. Les deux extrémités utilisent une double chape forgée monobloc pour l'installation de la goupille.
Pression de service standard de 21 MPa, version haute pression améliorée atteignant 35 MPa, avec une capacité anti-vibration et anti-charge latérale exceptionnelle.
Les produits à faible coût adoptent une fine chape épissée qui se fissure facilement. Les produits qualifiés utilisent un soudage à pénétration totale de 8 à 12 mm, stable dans des conditions de travail boueuses en extérieur.
Convient au bras de levage du tracteur, à la fendeuse de bûches, à la remorque agricole, au petit chargeur, à la dépanneuse.
Au service des grossistes de pièces agricoles, des usines de machines agricoles et des ateliers de réparation extérieure.
Avantages : Compact, étanche à la poussière, facile à installer, alésage, course et taille de trou de chape personnalisables
Inconvénients : Démontage interne fastidieux, délai de livraison plus long pour les tailles non standard
Quatre tirants fixent deux embouts, pratiques à démonter et à remplacer les joints internes. Il suit la norme internationale NFPA avec une pression unifiée de 21 MPa.
Les tirants exposés se desserrent sous l'effet de vibrations à long terme et la force latérale pliera les tiges de piston et ne conviendra pas aux machines mobiles extérieures.
Installer des machines-outils, des lignes d'automatisation d'emballage, des presses hydrauliques intérieures, des plates-formes élévatrices fixes.
Au service des usines d'automatisation, des fournisseurs de maintenance d'équipements et des revendeurs de pièces hydrauliques intérieures.
Avantages : produits ponctuels suffisants, entretien facile, prix bas, livraison rapide de tailles standard
Inconvénients : Mauvaise résistance aux vibrations, ne peut pas être utilisé sur les tracteurs et les remorques à benne basculante
Conception de manchon imbriqué à plusieurs étages, courte longueur après rétraction et longue course de levage après extension. La plupart sont à simple effet et se rétractent par gravité, avec 2 à 4 étages optionnels.
Un plus grand nombre d'étages d'extension entraînent une poussée terminale plus faible, qui ne convient pas au levage de charges ultra-lourdes.
Montez des remorques à benne basculante agricole, des camions-bennes, des véhicules à ordures sanitaires, des échelles aériennes.
Au service des usines de réaménagement de remorques, des grossistes de pièces de fret et des fabricants d'équipements sanitaires.
Avantages : Petit volume rétracté, course longue, circuit d'huile simple, faible taux de défaillance
Inconvénients : les joints multicouches nécessitent de l’huile hydraulique propre, pas de fonction de rétraction hydraulique active
Fabriqué à partir d'un tube sans soudure affûté épais et d'une tige de piston anti-courbure renforcée, associé à un joint à rotule forgé ou à une chape simple, les soudures épaisses à pénétration complète supportent une pression maximale de 35 MPa.
Les tailles correspondent parfaitement aux mini-pelles CAT, Komatsu et Kubota pour un remplacement direct sans modification.
Convient au vérin de flèche/bras de mini-pelle, au vérin d'inclinaison de chargeur, au petit rouleau compresseur.
Au service des exportateurs de machines de construction, des ateliers de réparation sur le terrain et des petites usines de matériel d'ingénierie.
Avantages : taille de remplacement précise, résistant aux chocs, durable sur les chantiers de construction, commandes répétées élevées
Inconvénients : Différents modèles, les machines non standard nécessitent une personnalisation basée sur les anciennes données des cylindres
Le modèle standard de 21 MPa (3 000 PSI) convient à la plupart des équipements agricoles et intérieurs, représentant 90 % des commandes avec un coût élevé.
Version haute pression épaissie de 25 à 35 MPa pour les excavatrices et les conditions de travail à impact minier.
La force de levage ne concerne que la pression de l'alésage et du système ; une course plus longue ne peut pas améliorer la capacité de charge.
Mesurez la longueur complète de rétraction et d'extension lors du remplacement d'anciens cylindres, le jugement visuel provoque facilement un manque de course et une fuite d'huile.
Choisissez des vérins télescopiques pour une course longue avec un espace limité ; choisissez des vérins à double chape soudés pour les équipements de balançoire multi-angles.
Machines de levage multi-angles extérieures : Vérin hydraulique à double chape soudé
Équipement basse pression intérieur stable : vérin hydraulique à tirant
Remorque benne, levage longue course : vérin hydraulique télescopique
Bras articulé d'excavatrice : vérin hydraulique soudé de remplacement robuste
Etat normal de propreté intérieure : joints NBR + peinture antirouille noire
Ferme extérieure boueuse : tige de piston chromée épaisse + cache-poussière externe
Environnement côtier de brouillard salin : couche anticorrosion globalement galvanisée
Condition d'huile chaude à haute température : joints en caoutchouc fluoré FKM pour éviter les fuites internes et externes
Premier choix : Vérin hydraulique double effet soudé à double chape
À éviter : Les vérins de biellette de direction se cassent facilement sous l'effet des vibrations ; Les vérins télescopiques à course trop longue ne conviennent pas aux petits équipements agricoles
Premier choix : vérin hydraulique télescopique simple effet à 2 ou 4 étages
Alternative : Vérin à double chape soudé à course longue pour petites remorques légères
Premier choix : vérin hydraulique soudé de remplacement robuste
Alternative : Vérin à double chape haute pression épaissi pour les gros chargeurs agricoles
Premier choix : Vérin hydraulique à tirant standard
À éviter : les cylindres soudés coûteux sont inutiles pour les équipements intérieurs fixes
Les chapes épissées fines se fissurent sous une charge importante, les soudures fines provoquent des infiltrations d'huile. Confirmez la chape intégrée forgée et les soudures à pénétration complète de plus de 8 mm, tige chromée épaisse recommandée pour une utilisation en extérieur.
Les vibrations desserrent les tirants et plient les tiges de piston, ce qui n'est autorisé que pour les équipements intérieurs stables.
Contrôler les charges lourdes au cours des deux premières étapes ; l'extension complète entraîne une forte chute de poussée. Remplacez régulièrement l'huile hydraulique pour protéger les joints multicouches.
Une mauvaise taille ne peut pas être installée normalement, fournissez d'anciennes photos de cylindres et des modèles de machines pour confirmation avant de commander.

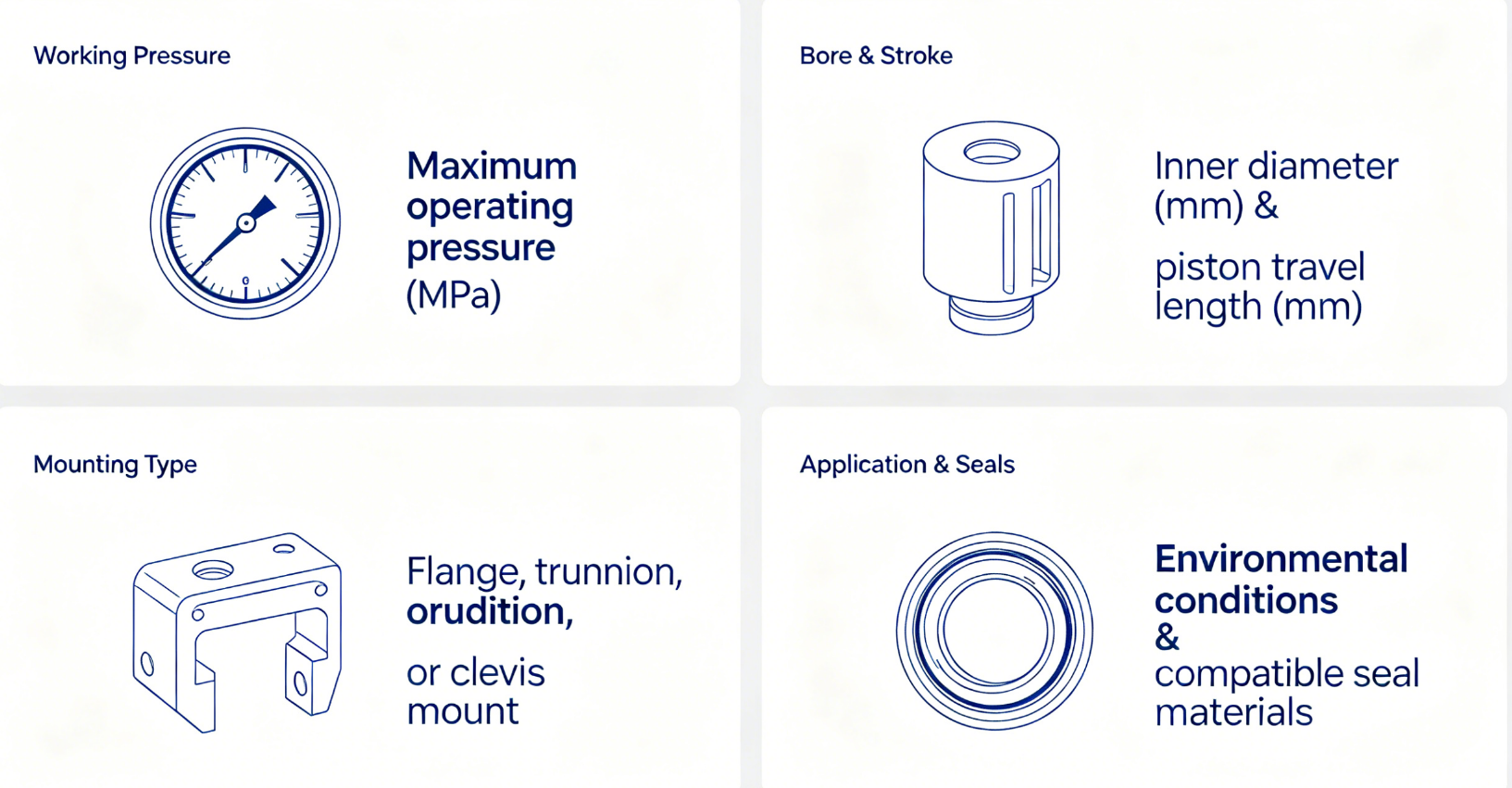

Envoyez les informations suivantes à nos ingénieurs pour obtenir des plans correspondants dans les 24 heures :
Industrie des machines et modèle complet
Photos claires des anciennes extrémités de montage du cylindre
Alésage mesuré, diamètre de la tige, longueur entièrement déployée et rétractée
Pression de travail et environnement (haute température, bord de mer, chantier boueux)
Nous prenons en charge la personnalisation d'un échantillon de 1 pièce pour les quatre types de cylindres, chaque produit avec un rapport de test de pression complet et une garantie de 12 mois.
