Préface
90 % des fuites hydrauliques sur les engins de chantier proviennent d’une défaillance prématurée des joints d’huile. Le faible coût des joints entraîne d’énormes pertes dues aux temps d’arrêt et à l’usure des composants. Cet article combine les normes d'étanchéité ISO, les règles d'assemblage CE et les données réelles de maintenance des flottes minières, sanitaires et de construction, répertoriant 10 causes de défaillance courantes avec des solutions simples et exploitables pour les mécaniciens et les gestionnaires de flotte.
I. Défauts d'assemblage (42% des échecs)
1.1 Bavures pointues et mauvais chanfrein de l'arbre
- Les bords tranchants de l'arbre coupent les lèvres du joint lors de l'installation et provoquent des fuites lentes.
- Standard : chanfrein 15°-30°, rugosité de l'arbre Ra≤0,8 μm.
- Correction : Polissez tous les bords de l’arbre avant l’assemblage.
1.2 Tolérance d'assemblage hors normes
- Une taille d'arbre non qualifiée brise la force de pré-serrage des lèvres.
- Données : La durée de vie diminue de 70 % si la tolérance dépasse 0,08 mm.
- Correction : Mesurez les arbres avec des micromètres avant le montage.

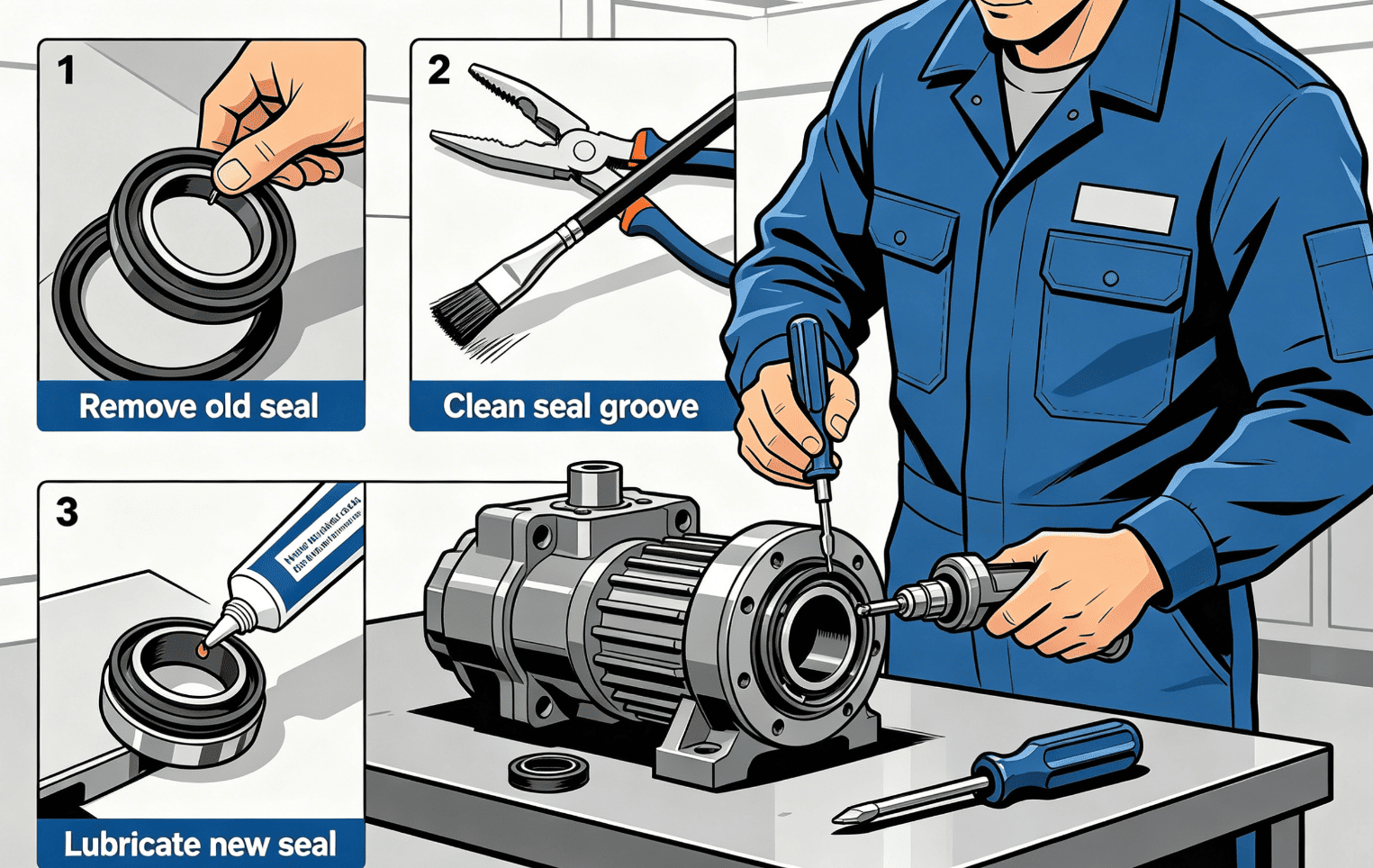

1.3 Installation grossière sans outils spéciaux
- La frappe du marteau déforme le squelette métallique du joint.
- Standard : Utiliser des manchons de presse en plastique et lubrifier les lèvres du joint.
II. Dommages à la surface de l'arbre (21 % des échecs)
2.1 Rayures et rainures circulaires sur les arbres 2.1.1 Le sable et les débris métalliques abrasent les arbres et brisent l'ajustement du joint.
- Machines à haut risque : pelles, camions miniers.
- Correction : recouvrir les rainures mineures ; remplacer les tiges de piston gravement rayées.
2.2 Faux-rond excessif de l'arbre
- Un frottement déséquilibré crée une surchauffe locale et des fuites unilatérales.
- Standard : Voile radial de l'arbre ≤0,05 mm.
III. Température d'huile anormale (16 % des pannes)
3.1 Température élevée de l’huile hydraulique à long terme
- Les joints NBR se fissurent rapidement au-dessus de 90 ℃. Les refroidisseurs bloqués poussent la température au-dessus de 110 ℃.
- Correction : Nettoyer les radiateurs ; utilisez des joints FKM pour les machines minières à haute température.
3.2 Dommages causés par le démarrage à froid à basse température
- Le caoutchouc ordinaire durcit par temps froid et ne parvient pas à sceller au démarrage.
- Solution : préchauffer l'équipement pendant 3 à 5 minutes ; adopter des joints NBR modifiés à basse température.
IV. Huile hydraulique dépareillée et dégradée
4.1 Matériau des joints incompatible avec le fluide hydraulique
- Le NBR gonfle avec l'huile hydraulique synthétique et perd son étanchéité.
- Règle : NBR pour l'huile minérale ; FKM pour huile synthétique et ignifuge.
4.2 Huile hydraulique sale et oxydée
- L’huile acide détériorée corrode le caoutchouc ; les impuretés broient les lèvres du phoque.
- Règle : Remplacez l'huile et les filtres toutes les 2000 heures de travail.
V. Pression de service surchargée
5.1 Impact instantané à haute pression
- Le bris ou le soulèvement de roches crée des coups de bélier qui brisent les lèvres du joint.
- Solution : installez des joints renforcés avec bague d'appui pour les cylindres haute pression.
5.2 Contre-pression interne accumulée
- Les tuyaux de retour obstrués poussent les joints vers l’extérieur et déclenchent des fuites.
- Correctif : nettoyer régulièrement les oléoducs de retour.
VI. Sélection incorrecte du joint d'huile
6.1 Mauvais matériau en caoutchouc pour les conditions de travail
- Les joints NBR normaux se fissurent dans les 300 heures sur des équipements miniers chauds.
- Guide de sélection : NBR pour température normale ; FKM pour chaleur élevée.
6.2 Mauvaise structure du joint &taille
- Les joints sans squelette conviennent uniquement à une utilisation statique à basse pression.
- Conseil d'approvisionnement : indiquez la pression, la température et la vitesse lors de la commande de joints.
VII. Vieillissement du caoutchouc dû au stockage et aux longues périodes d'inactivité
7.1 Vieillissement des stocks à long terme
- L’oxydation de la lumière et de l’air fait perdre de l’élasticité aux joints inutilisés.
- Règle : Durée de stockage des scellés ≤24 mois, suivre la gestion des stocks FIFO.
7.2 Indentation permanente due à un arrêt prolongé de la machine
- Les joints fixes restent pressés à un endroit et fuient après le redémarrage.
- Correctif : rétractez et étendez les cylindres tous les mois pour les équipements inutilisés.
VIII. Pièces de protection contre la poussière cassées
8.1 Racleurs anti-poussière endommagés
- La boue et le gravier passent les essuie-glaces cassés et usent rapidement les lèvres du joint.
- Règle : remplacez l'essuie-poussière et le joint d'huile ensemble pendant l'entretien.
8.2 Manchons de protection de tige de piston fissurés
Les machines de construction extérieures collectent facilement la poussière sans couvercles intacts.
IX. Vitesse de course excessive et friction à sec
9.1 Vitesse alternative dépassée
- Les mouvements à grande vitesse provoquent une chaleur de friction et brûlent les lèvres en caoutchouc.
- Standard : Limite normale de vitesse de joint ≤0,5 m/s.
9.2 Perte de lubrification et frottement sec
- L’absence de film d’huile entraîne une abrasion directe et des dommages instantanés aux joints.
- Interdiction : Rétraction du vérin vide sans suffisamment d'huile hydraulique.
X. Ressorts de tension internes défectueux
10.1 Ressorts d'étanchéité corrodés ou desserrés
- Force de maintien de l'alimentation des ressorts ; les ressorts corrodés provoquent des fuites constantes.
- Déclencheur de corrosion : Eau de pluie et huile hydraulique émulsionnée.
10.2 Ressort perdu lors du remplacement
Erreur humaine courante provoquant une fuite d'huile immédiate après le montage.
Conclusion
Les fuites répétées des joints d’huile proviennent rarement uniquement de joints défectueux ; la plupart des défauts proviennent d'un mauvais assemblage, d'une mauvaise sélection et d'un entretien irrégulier. Ce guide suit les normes internationales d'étanchéité et peut être utilisé pour la formation en atelier. Si vous ne pouvez pas confirmer les modèles de joints d'huile correspondants ou résoudre les problèmes de fuite continus, envoyez-nous votre type de machine, votre pression de service et votre type d'huile hydraulique pour obtenir des solutions d'étanchéité personnalisées gratuites.
