Alors que les fabricants d’équipements commerciaux abandonnent les moteurs à combustion interne pour se tourner vers les véhicules électriques à batterie (BEV) de 48 V, 96 V et 350 V, les ingénieurs du groupe motopropulseur sont confrontés à un goulot d’étranglement inattendu : la traînée parasite de la puissance fluidique.
Sur une pelle diesel ou une chargeuse sur pneus traditionnelle, un moteur diesel à couple élevé domine facilement la friction du joint de cylindre interne. Les opérateurs remarquent rarement la traînée mécanique causée par les joints élastomères agressifs et hautement préchargés qui s'écrasent contre les fûts en acier affûté standard.
Cependant, sur une pelle compacte alimentée par batterie ou un camion à ordures électrique, il n'y a pas de puissance gaspillée à revendre. Les joints de cylindre industriels standards consomment entre 12 % et 18 % de l’énergie totale de la batterie embarquée, surmontant simplement la compression du joint interne et la résistance mécanique au décollement.
Cette fuite d'énergie a accéléré la demande à l'échelle de l'industrie pour des produits à faible friction.Vérins hydrauliquespour les équipements de construction électriques à batterie et les flottes zéro émission. En remplaçant les anciens presse-étoupes à haute friction par des joints micro-profilés hydrodynamiques et des tubes brunis au rouleau submicronique, les machines électriques modernes gagnent jusqu'à 45 minutes de temps de travail supplémentaire par charge de batterie.
| Paramètre d'ingénierie | Cylindre diesel standard | Cylindre BEV à faible friction |
|---|---|---|
| Friction de rupture interne | 8,0 à 14,5 bars | 1,2 à 2,8 bars |
| Finition de la surface de l'alésage intérieur du tube | Ra 0,4 à 0,8 μm | Ra 0,1 à 0,2 μm (SRB) |
| Seuil de stick-slip à basse vitesse | En dessous de 15 mm/s | En dessous de 1,0 mm/s |
| Profil de joint de tige primaire | U-Cup lourd préchargé | Marche tandem à faible friction |
| Taux de perte d'énergie parasite | 12 % à 18 % du débit de la pompe | 3 % à 5 % du débit de la pompe |
| Compatibilité des fluides | Huile minérale standard | Bio-HEES Synthétique & AW46 |
| Plage de température de fonctionnement | -20°C à +80°C | -40°C à +100°C |
Chaque fois qu'un inverseur de pompe électrique démarre pour déplacer une flèche hydraulique, il doit surmonter le « frottement d'arrachement » : la force de collage statique entre le joint de tige et la tige de piston chromée. Sur les cylindres conventionnels, ce pic de pression initial force le moteur électrique à atteindre un ampérage maximal avant même que le mouvement mécanique ne commence. Au cours d'un quart de travail de 8 heures impliquant des milliers de petits cycles de creusement, ces micro-pointes s'aggravent et épuisent massivement la batterie.
Lorsqu'un opérateur effectue un nivellement fin ou une pose délicate de canalisations à des vitesses inférieures à 5 mm/s, des joints en caoutchouc standard saisissent et relâchent la tige métallique de manière inégale, provoquant une oscillation saccadée de la flèche. Les vérins hydrauliques à faible friction pour les équipements de construction électriques à batterie et les flottes à zéro émission intègrent des anneaux de glissement autolubrifiants en PTFE-bronze ou en polyuréthane modifié avec des réservoirs d'huile hydrodynamiques microscopiques, garantissant un mouvement fluide et sans vibrations, même à des vitesses ultra-faibles de 0,5 mm/s.
[Affûtage SRB micro-hydrodynamique] → La surface Ra 0,1-0,2 µm retient le film de micro-huile
↓
[ Glandes tandem à faible rupture ] → Les joints étagés en composite PTFE réduisent la friction de 70 %
↓
[Blocs de vannes de régénération intégrés] → Récupère l'huile de retour pour réduire la consommation de l'onduleur

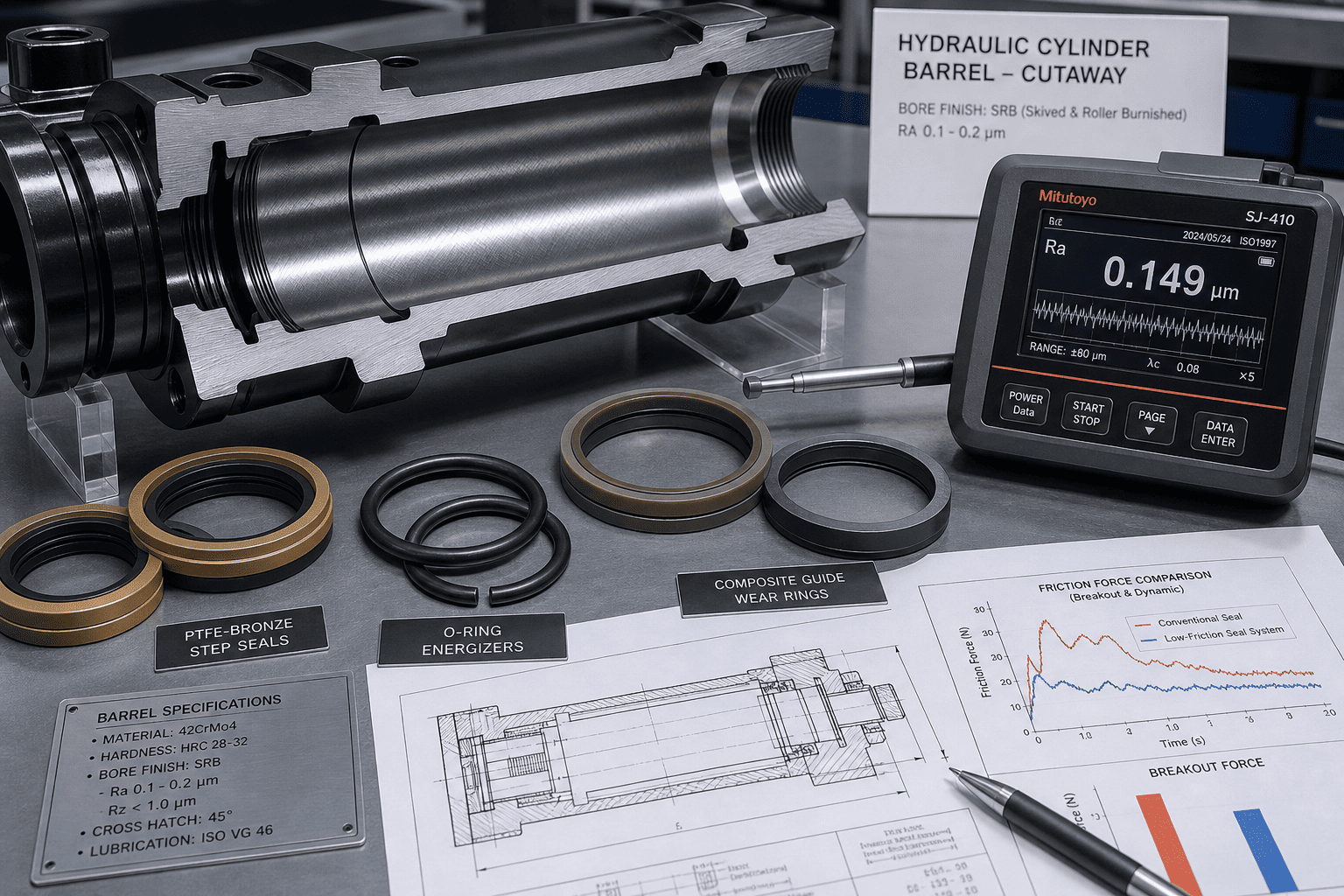

Réduire la friction ne signifie pas créer une surface miroir ultra-sèche ; cela nécessite une rétention d’huile microscopique. HCIC utilise un parage avancé et un brunissage au rouleau pour obtenir une rugosité de surface intérieure de Ra.0,1 à 0,2 µmavec une structure de plateau hachurée. Ce plateau contient une couche limite de fluide microscopique qui empêche le frottement sec entre le métal et le joint lors des démarrages électriques par temps froid.
Au lieu de s'appuyer sur une seule coupelle en U en polyuréthane étroitement pressée, les conceptions à faible friction utilisent un ensemble d'étanchéité en tandem. Le joint primaire présente un profil dynamique en escalier alimenté par un joint torique avec une interférence radiale réduite, réduisant la friction de plus de 70 % tout en maintenant un confinement de fluide sans fuite jusqu'à 250 bars.

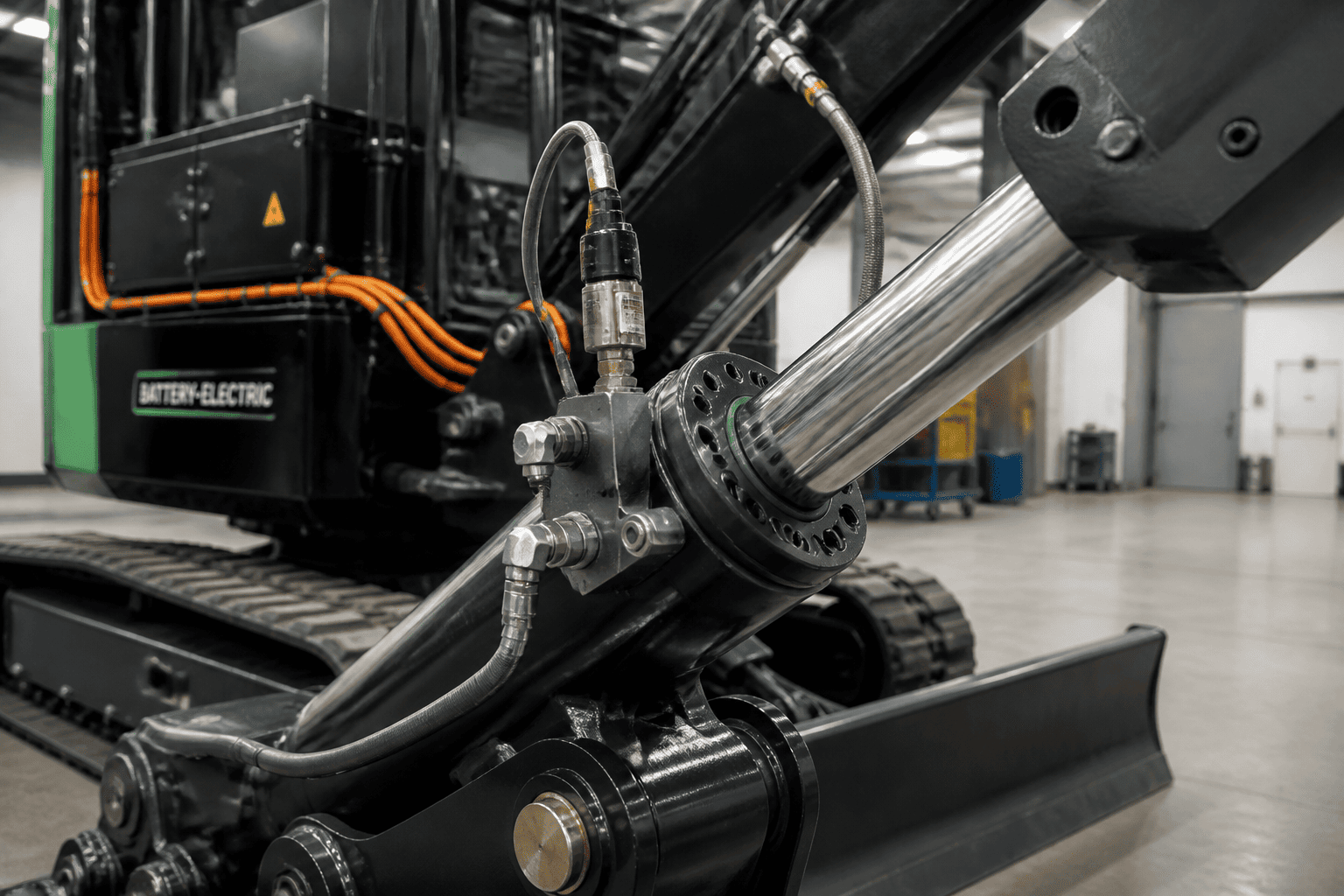

Pour économiser davantage les kilowattheures électriques, les cylindres à faible friction peuvent être équipés de vannes régénératives d'abaissement de flèche intégrées. Lors d'une descente sans moteur, la gravité force le fluide du côté piston directement vers le côté tige sans circuler à travers le distributeur directionnel principal, réduisant ainsi la charge du moteur électrique à près de zéro pendant les courses de retour.
Si vous modernisez un équipement existant ou dépannez une mauvaise durée de vie de la batterie sur une machine électrique, suivez ce test en atelier :
1. Débranchez la liaison mécanique externe :Détachez l'œil de la tige pour que le vérin se déplace complètement à vide.Alors que les réglementations mondiales sur les émissions se resserrent dans les zones de construction urbaines, les vérins hydrauliques à faible friction pour les équipements de construction électriques à batterie et les flottes zéro émission deviennent des spécifications standard pour les chargeuses compactes, les mini-pelles et les bennes à ordures électriques.
HCIC collabore directement avec les ajusteurs d'équipements BEV et les ingénieurs en énergie fluidique pour configurer des cylindres personnalisés à faible friction adaptés à des bus de tension et à des cycles de service spécifiques. Nous fournissons des longueurs de course personnalisées, des capteurs de retour de position intégrés (LVDT / effet Hall) et des modèles CAO 3D pour des révisions immédiates de l'emballage du groupe motopropulseur.
Pour évaluer des prototypes de cylindres à faible friction pour votre gamme de machines zéro émission, contactez HCIC :
