Le 63-4402-120 de HCIC est un vérin de levage à montage à goupille pour camion-benne, avec une longueur étendue de 125,31 pouces, un port 3/4 NPTF et un jeu de joints réparable.
Hydraulic port:
3/4NPTFOil volume listed:
Remplissage de 2,2 gallons / Extension de 9,4 gallonsListed weight:

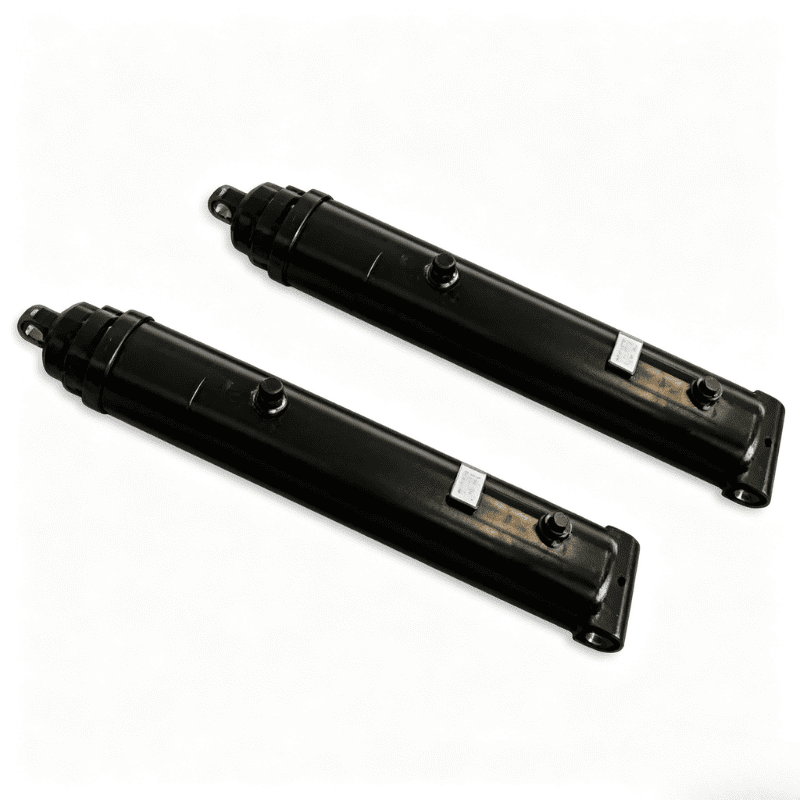

250 livresLe 63-4402-120 est un vérin de levage à goupille de série 4000 pour camion-benne. Son agencement de montage à deux broches est destiné à une installation de machine articulée où le vérin travaille entre des points de montage fixes et suit le mouvement de la structure connectée.
Le catalogue HCIC répertorie une dimension étendue de 125,31 pouces (3 183 mm), une dimension fermée de 84,19 pouces (2 138 mm) et un port 3/4 NPTF pour ce modèle. Le catalogue identifie également une conception à purge automatique, une garniture en V préchargée, un écrou fileté réglable sur site et une longueur de roulement plus longue pour plus de stabilité.
Cet article couvre uniquement le modèle 63-4402-120.
| Paramètre | 63-4402-120 Spécification |
|---|---|
| Série de produits | Série 4000 |
| Style de montage | Montage broche-broche |
| Cote A | 84,19 pouces / 2 138 mm |
| CoteB | 41,12 pouces / 1044 mm |
| Cote C | 125,31 pouces / 3 183 mm |
| Cote D | 1,50 po / 38 mm |
| Cote E | 2,06 pouces / 52 mm |
| Cote F | 2,00 pouces / 51 mm |
| Cote G | 7,00 pouces / 178 mm |
| Cote J | 2,06 pouces / 52 mm |
| Cote K | 19,50 pouces / 495 mm |
| Cote M | N/A dans le tableau du catalogue |
| Port hydraulique | 3/4 NPTF |
| Volume d'huile indiqué | 2,2 gallons de remplissage / 9,4 gallons d'extension |
| Poids indiqué | 250 livres |

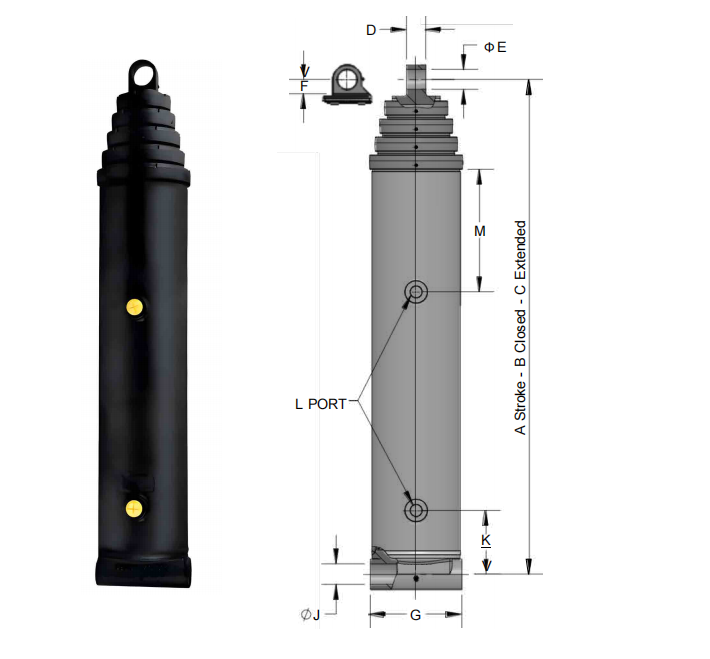

Les dimensions utilisent le lettrage indiqué dans le dessin du catalogue HCIC. Confirmez le dessin complet, les détails des broches, la pression hydraulique et les dégagements d'installation avant de passer une commande.
Le 63-4402-120 est installé entre deux broches de machine. Une extrémité se connecte au corps du cylindre et l'autre au support d'extrémité de tige. Lorsque le circuit hydraulique étend ou rétracte la tige, les centres des broches transfèrent le mouvement linéaire dans le mécanisme de basculement connecté.
La disposition de montage nécessite un ajustement précis. Avant de remplacer un actionneur existant, vérifiez :
- Distances entre les broches fermées et étendues
- Diamètre de l'axe et largeur du roulement
- Alignement de la chape sur tout le mouvement
- Position du port et rayon de courbure du tuyau
- Jeu autour de l'écrou et de l'extrémité de la tige
- Butées mécaniques et éventuelles charges latérales
Une longueur de catalogue correcte ne garantit pas en soi que le cylindre s'adaptera à la machine. Le dessin de montage complet doit être approuvé avant la production.
Le catalogue identifie une conception à purge automatique pour le cylindre à goupille de la série 4000. Cette fonction peut aider le vérin à libérer l'air emprisonné lors de la mise en service lorsque le système hydraulique est rempli et utilisé conformément à la procédure de l'équipement.
Le système nécessite toujours des pratiques appropriées de remplissage, d’évacuation de l’air et de propreté de l’huile. La purge automatique ne supprime pas la nécessité d'inspecter le réservoir, les tuyaux et les connexions.
Le cylindre est répertorié avec une garniture en V préchargée et un électrificateur à ressort ondulé auto-ajustable. Le catalogue identifie également un ensemble de joints « Z » sous tension en option. La disposition finale des joints doit être confirmée en fonction du fluide hydraulique, de la température et des conditions de fonctionnement.
L'écrou fileté est répertorié pour une résistance accrue et un réglage du joint sur site. Cela donne au personnel de maintenance une interface de service définie pour les travaux liés aux joints. Avant toute opération d’entretien, isolez la pression hydraulique, soutenez la structure connectée et suivez la procédure de maintenance sécurisée de la machine.
HCIC répertorie une longueur de roulement plus longue pour plus de stabilité. Ceci est pertinent pour un actionneur qui déplace une structure articulée entre deux axes. Un bon alignement des axes, un bon état de la chape et un guidage côté machine sont toujours nécessaires car le vérin n'est pas destiné à compenser une charge latérale incontrôlée.
La pression hydraulique agit sur le piston pour créer un mouvement linéaire de la tige. Le corps et l’extrémité de la tige du vérin transmettent ce mouvement à travers les deux connexions goupillées. La pompe hydraulique et la vanne de régulation déterminent le débit d’huile, tandis que la protection contre la pression du circuit limite les conditions de fonctionnement.
Pour le modèle 63-4402-120, le catalogue donne les valeurs dimensionnelles fermées et étendues utilisées pour vérifier l'enveloppe de course disponible. Le concepteur de la machine doit confirmer que la structure basculante peut se déplacer sur toute sa plage sans se coincer, toucher le fond ou forcer le vérin dans une trajectoire de charge involontaire.
- Montage pin-pin pour matériel à benne articulée
- Dimension étendue répertoriée dans le catalogue de 125,31 po / 3 183 mm
- Orifice hydraulique 3/4 NPTF
- Conception à purge automatique répertoriée par HCIC
- Garniture en V préchargée avec électrificateur à ressort ondulé auto-ajustable
- Pack de joints « Z » sous tension en option répertorié dans le catalogue
- Écrou fileté pour plus de résistance et un réglage du joint sur site
- Longueur de roulement plus longue pour plus de stabilité
- Dimensions en pouces et en millimètres pour la planification de l'installation
La Série 4000 est présentée dans le catalogue HCIC comme une solution de basculement hydraulique. Le modèle 63-4402-120 convient lorsque l'équipement nécessite un cylindre à goupille et que l'interface de la machine correspond à l'enveloppe dimensionnelle indiquée.
L'acheteur doit vérifier le chemin de charge, l'alignement des broches, la vitesse de fonctionnement, la pression, le type d'huile et l'acheminement des flexibles. La dimension étendue plus longue rend la planification de l'installation particulièrement importante : vérifiez la position de transport ou pliée, la position de basculement complet et toutes les positions intermédiaires avant de confirmer le montage.
Fournissez les détails suivants pour obtenir un examen spécifique au projet :
1. Type de machine et fonction de basculement
2. Centres de quilles fermés et étendus existants
3. Diamètre de l'axe, largeur de la chape et disposition des roulements
4. Pression de service requise et débit de la pompe
5. Fluide hydraulique et température de fonctionnement
6. Orientation des ports et acheminement des tuyaux
7. Préférence en matière de joint ou exigence de compatibilité avec les fluides
8. Informations d'arrêt mécanique et de dégagement
9. Quantité et destination
10. Dessin existant, exemples de mesures ou photographies
Ces détails permettent de vérifier les dimensions du cylindre par rapport à la machine réelle plutôt que par rapport au seul nom de modèle nominal.
HCIC fabrique des vérins hydrauliques et des groupes hydrauliques pour des applications industrielles. Son site officiel présente des solutions hydrauliques standards, sur mesure et sur mesure.
Pour un remplacement 63-4402-120 ou un projet OEM, envoyez le dessin du cylindre existant et les détails de l'interface machine. HCIC peut examiner le montage et confirmer la configuration finale avant la production.
Pour le modèle 63-4402-120, envoyez le dessin de la machine, les dimensions des broches, les conditions de fonctionnement et la quantité requise au HCIC pour examen technique.
