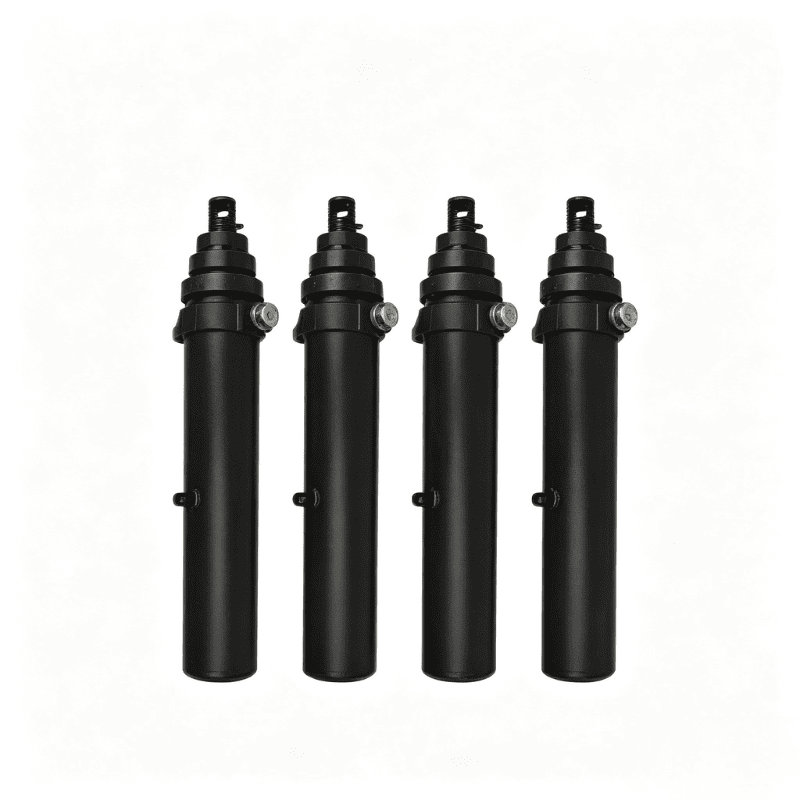

Le 63-4402-104 de HCIC est un cylindre de basculement à goupille pour remorque, avec une longueur étendue de 108,56 pouces, un port 3/4 NPTF et un jeu de joints réparable.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 gallons de remplissage / 7,3 gallons d'extensionListed weight:
208 livresLe 63-4402-104 est un vérin de basculement à montage à broches de la série 4000 pour remorque. Son format de montage broche à broche permet au cylindre de se connecter entre deux points de montage de machine sans nécessiter de montage séparé sur bride ou sur pied.
Le catalogue répertorie une dimension étendue de 108,56 pouces (2 757 mm), une dimension fermée de 71,94 pouces (1 827 mm) et un port 3/4 NPTF. Le cylindre utilise également une conception à purge automatique, une garniture en V préchargée et une longueur de roulement plus longue destinée à permettre un fonctionnement stable dans la configuration de montage présentée dans le catalogue.
Cet article couvre uniquement le modèle 63-4402-104.
| Paramètre | 63-4402-104 Spécification |
|---|---|
| Série de produits | Série 4000 |
| Style de montage | Montage broche-broche |
| Cote A | 71,94 pouces / 1827 mm |
| CoteB | 36,62 pouces / 930 mm |
| Cote C | 108,56 pouces / 2757 mm |
| Cote D | 1,50 po / 38 mm |
| Cote E | 2,06 pouces / 52 mm |
| Cote F | 2,00 pouces / 51 mm |
| Cote G | 7,00 pouces / 178 mm |
| Cote J | 2,06 pouces / 52 mm |
| Cote K | 19,50 pouces / 495 mm |
| Cote M | N/A dans le tableau du catalogue |
| Port hydraulique | 3/4 NPTF |
| Volume d'huile indiqué | 1,8 gallons de remplissage / 7,3 gallons d'extension |
| Poids indiqué | 208 livres |

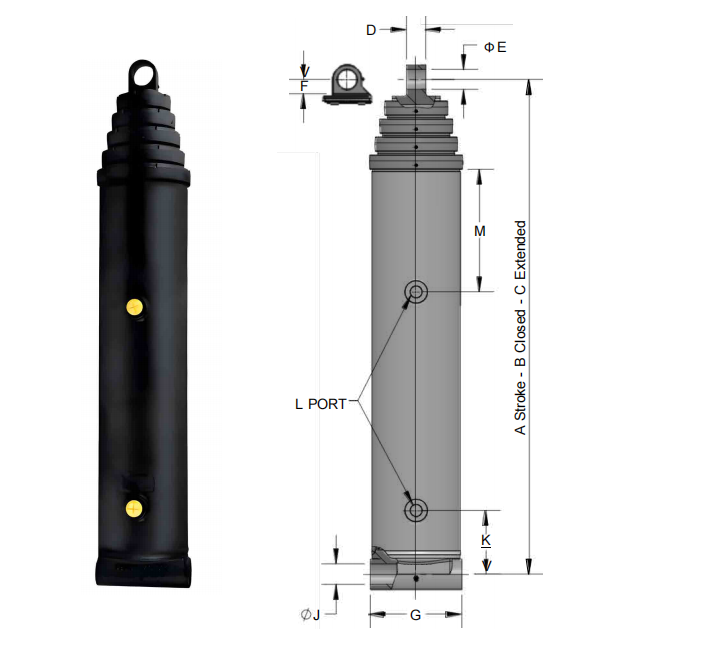

Les lettres A à M font référence au dessin dimensionnel du catalogue HCIC. Confirmez le dessin d’installation complet, les dimensions des broches, la pression de service et les exigences du circuit hydraulique avant de commander.

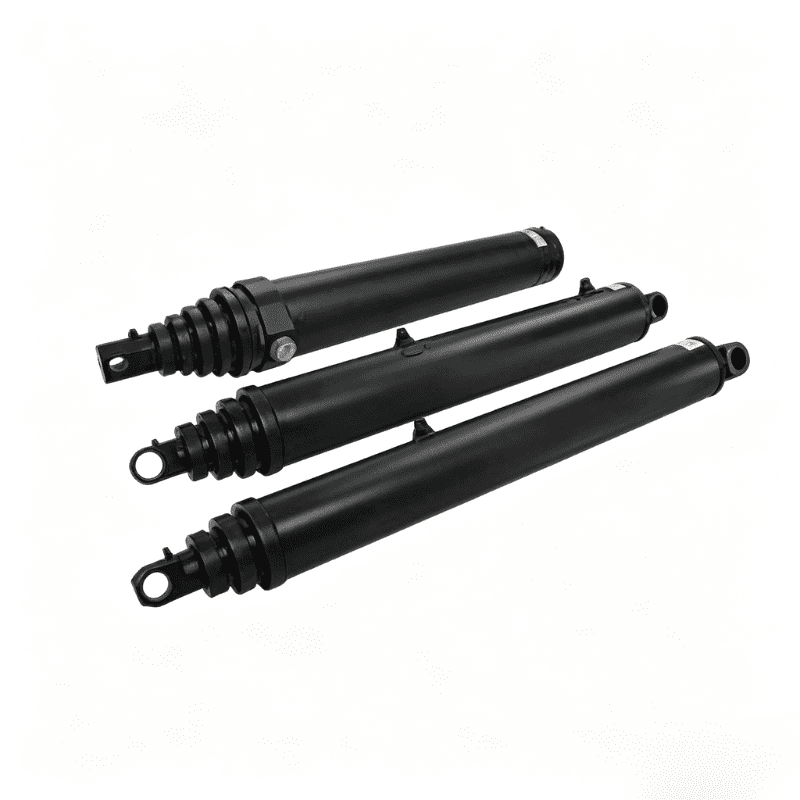

Un vérin hydraulique à goupille est installé entre deux points de chape ou d'ergot. Le corps du vérin et la connexion de l'extrémité de la tige transfèrent la charge de la machine à travers les broches. Cette disposition est courante lorsque l'actionneur doit suivre le mouvement d'un corps basculant, d'une tringlerie ou d'une autre structure articulée.
L’ajustement n’est pas déterminé uniquement par les dimensions fermées et étendues. L'acheteur doit vérifier :
- Distances entre les broches aux deux extrémités
- Diamètre de l'axe et largeur de roulement disponible
- Dégagement et alignement de la chape
- Direction du port hydraulique
- Mouvement du tuyau sur toute la course
- Jeu mécanique autour de la tête et de l'extrémité de tige
Le 63-4402-104 doit être sélectionné à partir du dessin dimensionnel approuvé plutôt qu'à partir de la longueur totale uniquement.
Le catalogue identifie une conception à purge automatique. Dans les travaux d'installation pratiques, cela peut contribuer à réduire la quantité d'air emprisonné qui reste dans le cylindre lors de la mise en service. Le circuit de la machine doit encore être rempli et purgé selon la procédure du fabricant de l’équipement.
L'agencement d'étanchéité répertorié utilise une garniture en V préchargée avec un électrificateur à ressort ondulé auto-ajustable. Le catalogue identifie également un ensemble de joints « Z » sous tension en option. La configuration finale du joint doit être confirmée en fonction du fluide hydraulique, de la plage de température et des conditions de travail de l'application.
L'écrou à tête filetée est répertorié comme une caractéristique pour une résistance accrue et un réglage du joint sur site. Il fournit également une interface de service pratique lorsqu'une inspection ou un réglage des joints est nécessaire. Tout réglage sur site doit suivre la procédure de maintenance approuvée et ne doit pas remplacer les pratiques d'isolation sous pression et de démontage sûr.
Le catalogue répertorie une longueur de roulement plus longue pour plus de stabilité. Dans une installation broche-broche, le guidage est important car l'actionneur suit une structure en mouvement. Un alignement correct et un bon état des broches restent nécessaires ; une longueur de roulement plus longue ne rend pas le vérin adapté à une charge latérale incontrôlée.
Le 63-4402-104 convertit la pression hydraulique en mouvement linéaire. Lorsque l'huile pénètre dans l'orifice approprié, la pression agit sur la zone du piston et entraîne la tige vers l'extérieur ou l'intérieur. Les broches d'extrémité de tige et d'extrémité de capuchon transfèrent ce mouvement au mécanisme de basculement connecté.
Le mouvement utilisable est défini par les dimensions fermées et étendues du catalogue. La vanne hydraulique, le débit de la pompe, la protection de décharge et la géométrie de la machine déterminent la vitesse et la force réelles disponibles en service.
Le vérin ne doit pas être considéré comme un dispositif de levage indépendant. Son choix doit être adapté au circuit hydraulique et à la structure mécanique sur laquelle il est rattaché.
- Montage pin-pin pour équipements hydrauliques articulés
- Dimension étendue répertoriée dans le catalogue de 108,56 po / 2 757 mm
- Orifice hydraulique 3/4 NPTF
- Conception à purge automatique répertoriée par HCIC
- Garniture en V préchargée avec électrificateur à ressort ondulé auto-ajustable
- Pack de joints « Z » sous tension en option répertorié dans le catalogue
- Écrou fileté pour plus de résistance et un réglage du joint sur site
- Longueur de roulement plus longue pour plus de stabilité
- Dimensions fermées et étendues disponibles en unités en pouces et en millimètres
Le catalogue place le vérin à goupille de la série 4000 parmi les solutions de basculement hydraulique. Le 63-4402-104 peut être envisagé pour les équipements où le cylindre doit être monté entre deux broches et où l'enveloppe d'installation disponible correspond aux dimensions du catalogue.
Avant de confirmer l'installation, examinez le mouvement complet de la machine. Le vérin doit avoir un jeu suffisant lors de la rétraction et de l'extension complètes, et les broches doivent rester alignées lorsque la structure basculante se déplace. L’acheminement du tuyau doit également être vérifié afin que le raccord 3/4 NPTF ne soit pas exposé à une torsion ou à une flexion au-delà des limites du fabricant du tuyau.
Envoyez les informations suivantes avec votre demande :
1. Type de machine et fonction du cylindre
2. Dimensions du centre des broches existantes
3. Diamètre de l'axe et largeur de la chape
4. Longueurs fermées et étendues requises
5. Pression de service et débit de la pompe
6. Fluide hydraulique et température de fonctionnement
7. Orientation des ports et acheminement des tuyaux
8. Option de joint requise
9. Quantité et destination de livraison
10. Dessin de cylindre existant ou photographies claires
Un dessin est particulièrement important lorsque le cylindre de remplacement doit s'adapter à un mécanisme de basculement existant.
HCIC fabrique des vérins hydrauliques et des groupes hydrauliques pour des applications industrielles. Le site officiel de l’entreprise présente des solutions hydrauliques standards, sur mesure et personnalisées.
Pour un remplacement ou une demande OEM, envoyez le dessin de la machine et les dimensions complètes du cylindre. HCIC peut examiner les exigences de montage avant de confirmer la spécification finale.
Pour le modèle 63-4402-104, envoyez le dessin du cylindre existant, les dimensions des broches, les conditions de travail et la quantité requise au HCIC pour examen technique.
