Passez en revue les dimensions du vérin hydraulique goupille à goupille 53-4592-72, course de 71,94 pouces, port NPTF de 3/4 de pouce et poids catalogue de 155 lb pour la planification du remplacement OEM.
Stroke:
1 827 millimètresClosed length:
930mmExtended length:
2757mmPort:

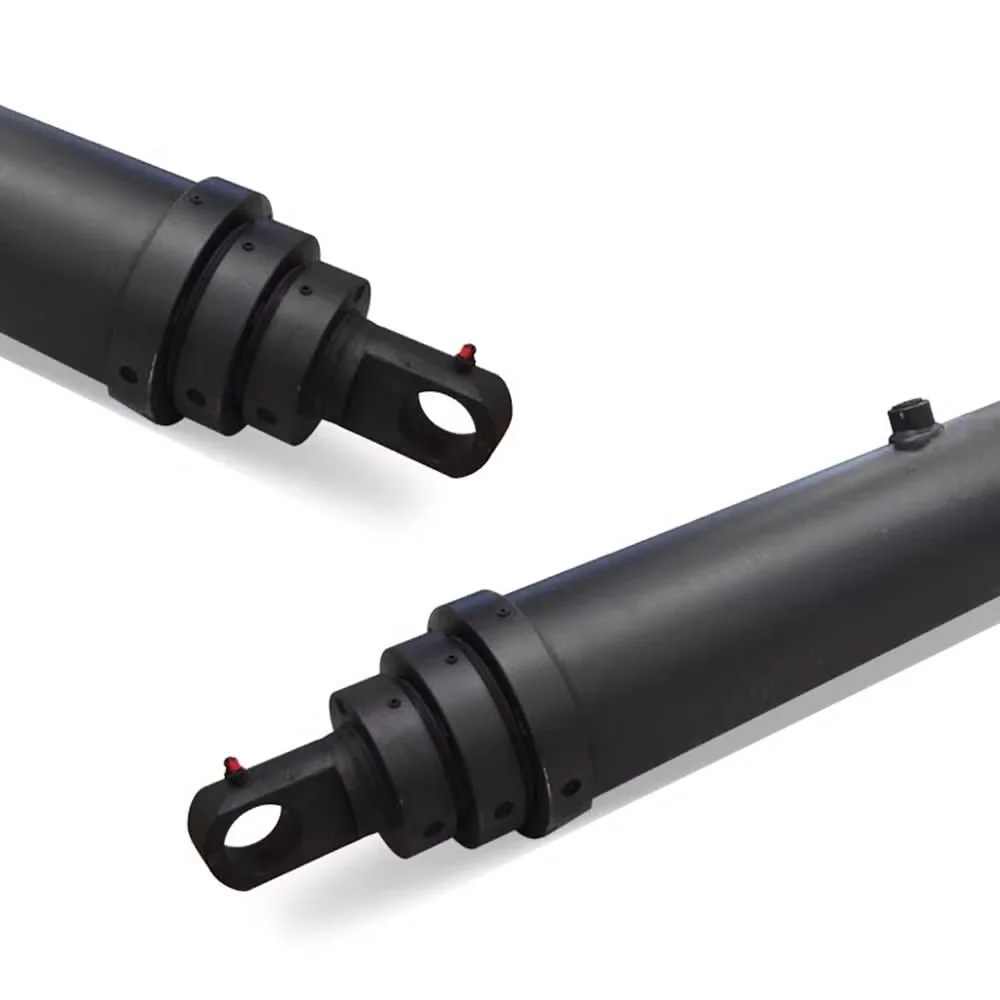

3/4 en NPTFLe vérin hydraulique goupille à goupille 53-4592-72 est un modèle de la série 4000 répertorié dans le catalogue HCIC-2026. Sa principale valeur pour un projet de remplacement ou OEM est dimensionnelle : le catalogue identifie la course, les longueurs fermées et étendues, la géométrie de montage, l'orifice, le volume d'huile et le poids dans une seule ligne de produits.
Ce type de cylindre n'est pas sélectionné uniquement par la course. Les centres des broches, les oreilles de montage, le jeu environnant, le raccordement hydraulique et l'espace de service disponible doivent tous correspondre à la machine. Pour un acheteur remplaçant une unité existante, le point de départ le plus sûr est le dessin actuel du cylindre ou un ensemble complet de mesures sur le terrain.

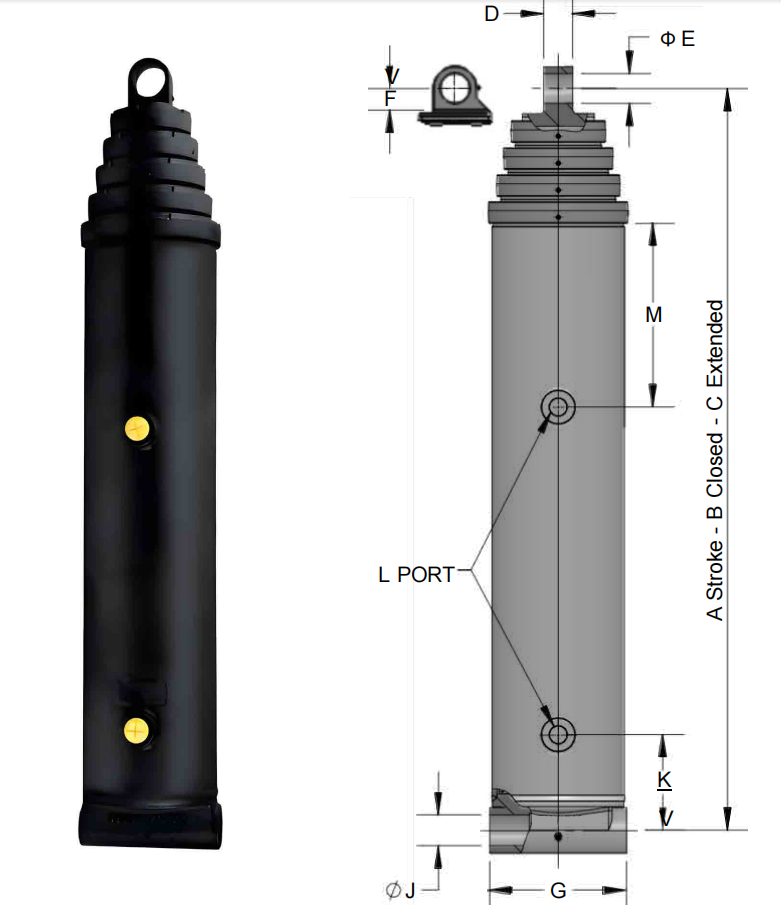

| Article | Valeur en pouces | Valeur métrique |
|---|---|---|
| Modèle | 53-4592-72 | 53-4592-72 |
| Série | Série 4000 | Série 4000 |
| AVC, A | 71,94 po | 1 827 millimètres |
| Longueur fermée, B | 36,62 pouces | 930 millimètres |
| Longueur étendue, C | 108,56 pouces | 2 757 millimètres |
| Cote D | 1,50 po | 38 mm |
| Cote E | 2,06 pouces | 52 millimètres |
| Cote F | 2h00 | 51 millimètres |
| Cote G | 19h00 | 178 millimètres |
| Cote J | 2,06 pouces | 52 millimètres |
| Cote K | 19h50 | 495 millimètres |
| Port | 3/4 en NPTF | 3/4 en NPTF |
La page du catalogue ne donne pas de garantie de pression nominale universelle, de charge nominale ou de performance spécifique à la machine pour ce modèle. Ces exigences doivent être confirmées pour l'équipement lui-même.

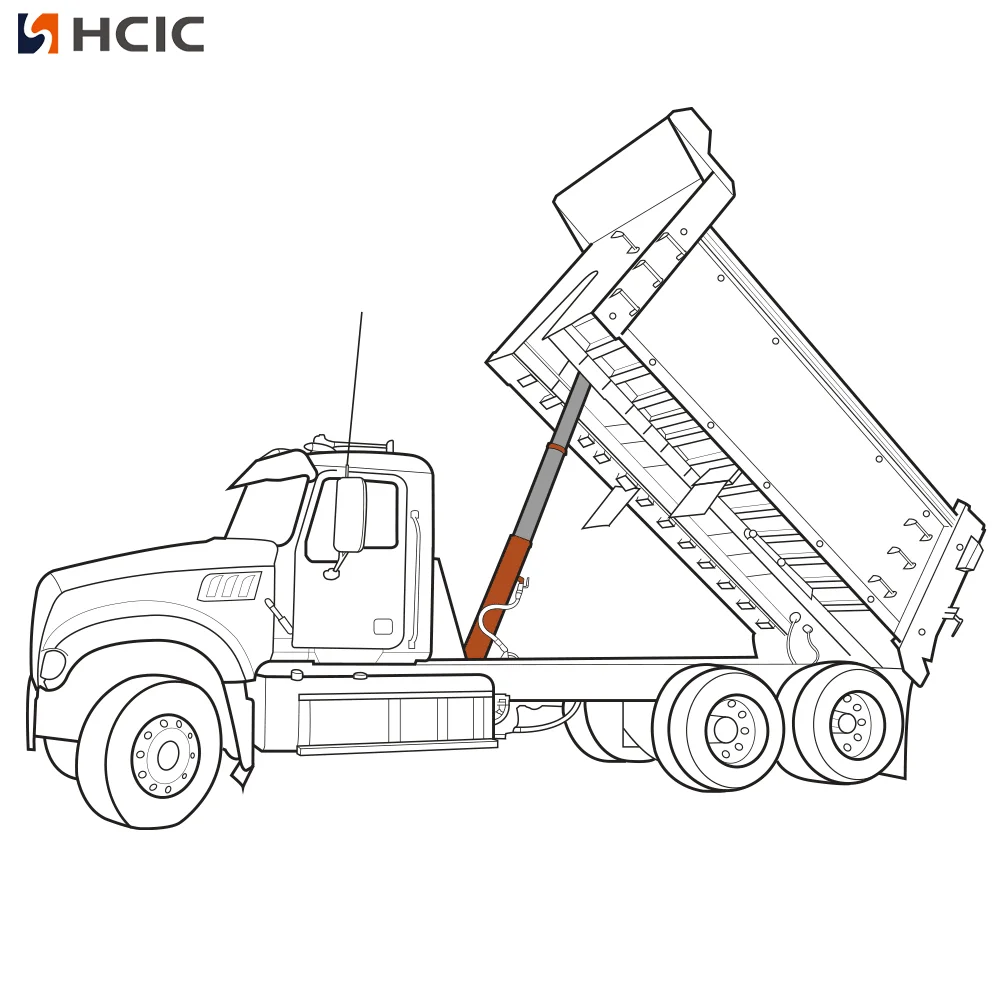

Un cylindre broche à broche transfère le mouvement via deux points de montage. Une extrémité se connecte à un support fixe et l'autre se connecte à la structure mobile. À mesure que l'huile modifie la longueur du cylindre, la distance entre les deux broches change et la machine se déplace sur son arc conçu.
Cela rend les longueurs étendues et fermées importantes. La rangée 53-4592-72 répertorie 36,62 pouces fermés et 108,56 pouces étendus. La différence réside dans la référence de course du catalogue, mais la machine a encore besoin de suffisamment d'espace physique pour le cylindre, les axes, les supports, les flexibles et la trajectoire complète de la structure.
Les dimensions D, E, F, G, J et K comptent également lors du remplacement. Ils peuvent contrôler la relation entre le corps du cylindre, le matériel de montage, l'emplacement des broches et l'enveloppe de connexion. Un cylindre ayant la bonne course mais une mauvaise géométrie de montage peut créer un problème d'installation coûteux.
Mesurez les centres des broches installées dans les positions fermée et étendue de la machine. Vérifiez le diamètre de la goupille, la largeur du support, l'espacement des oreilles, l'état de la bague et la direction dans laquelle la charge pénètre dans le joint. Ne forcez pas un remplacement dans un support conçu pour une enveloppe de montage différente.
Déplacez la machine sur toute sa plage mécanique avec le circuit hydraulique isolé en toute sécurité conformément à la procédure du site. Recherchez les interférences entre le corps du vérin, la tige, les supports, les protections, les tuyaux et la structure à proximité. La longueur étendue n’est qu’une partie de ce contrôle.
Le catalogue répertorie un port NPTF 3/4 po. Faites correspondre la norme de montage et la méthode d'étanchéité utilisées par la machine. Laissez suffisamment de longueur de tuyau pour le mouvement complet d'une goupille à l'autre, tout en évitant les frottements, les courbures brusques et le contact avec la charpente métallique en mouvement.
Le catalogue répertorie un volume d'huile de remplissage de 1,3 gallons et un volume d'huile étendu de 4,0 gallons. Ces valeurs sont utiles pour la planification, mais le système complet comprend également le volume du tuyau, le volume des vannes, le niveau du réservoir et la position de fonctionnement de la machine. Confirmez le niveau d'huile de travail avant la mise en service.
Le 53-4592-72 peut être examiné pour les équipements OEM ou les projets de remplacement nécessitant un vérin hydraulique axe à axe défini avec une course catalogue de 71,94 pouces. Cela est particulièrement pertinent lorsque l'acheteur dispose d'un dessin ou d'un cylindre existant à mesurer et a besoin d'une correspondance dimensionnelle plutôt que d'une recommandation générique de cylindre.
HCIC doit recevoir la charge d'application, la pression de fonctionnement, l'angle de mouvement, la fréquence de cycle et les photos d'installation avant une décision technique finale. Ces détails ne sont pas remplacés par la ligne du catalogue.
Le vérin hydraulique goupille à goupille 53-4592-72 est un produit dimensionnellement adapté aux projets où le vérin doit relier deux points de la machine via une course définie de 71,94 pouces. Sa longueur fermée de 36,62 pouces, sa longueur étendue de 108,56 pouces, son port NPTF de 3/4 po, sa valeur de remplissage de 1,3 gallons, sa valeur étendue de 4,0 gallons et son poids catalogue de 155 lb fournissent un point de départ clair pour l'examen OEM ou de remplacement.
Envoyez les mesures du centre des broches, les détails du support, les données hydrauliques et les dessins de la machine à HCIC avant de commander. C'est le moyen pratique de confirmer si le modèle s'adapte au mécanisme complet.
HCIC, également connue sous le nom de Jinan Huachen Industrial Co., Ltd., fournit des vérins hydrauliques, des groupes hydrauliques et des composants associés pour les véhicules, la gestion des déchets, la construction et les équipements industriels. L'adéquation du produit doit être confirmée par rapport à la conception complète de la machine et aux exigences de sécurité applicables.
