Consultez les dimensions du catalogue de palans électriques modèle 621 pour remorques à benne basculante et vérifiez l'espace du châssis de la remorque, la géométrie de montage, le dégagement de la carrosserie et l'accès pour l'entretien avant de commander.

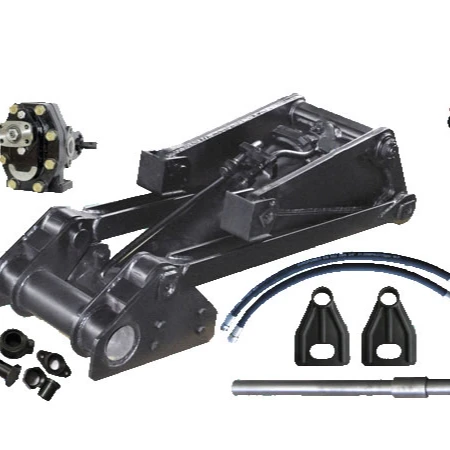

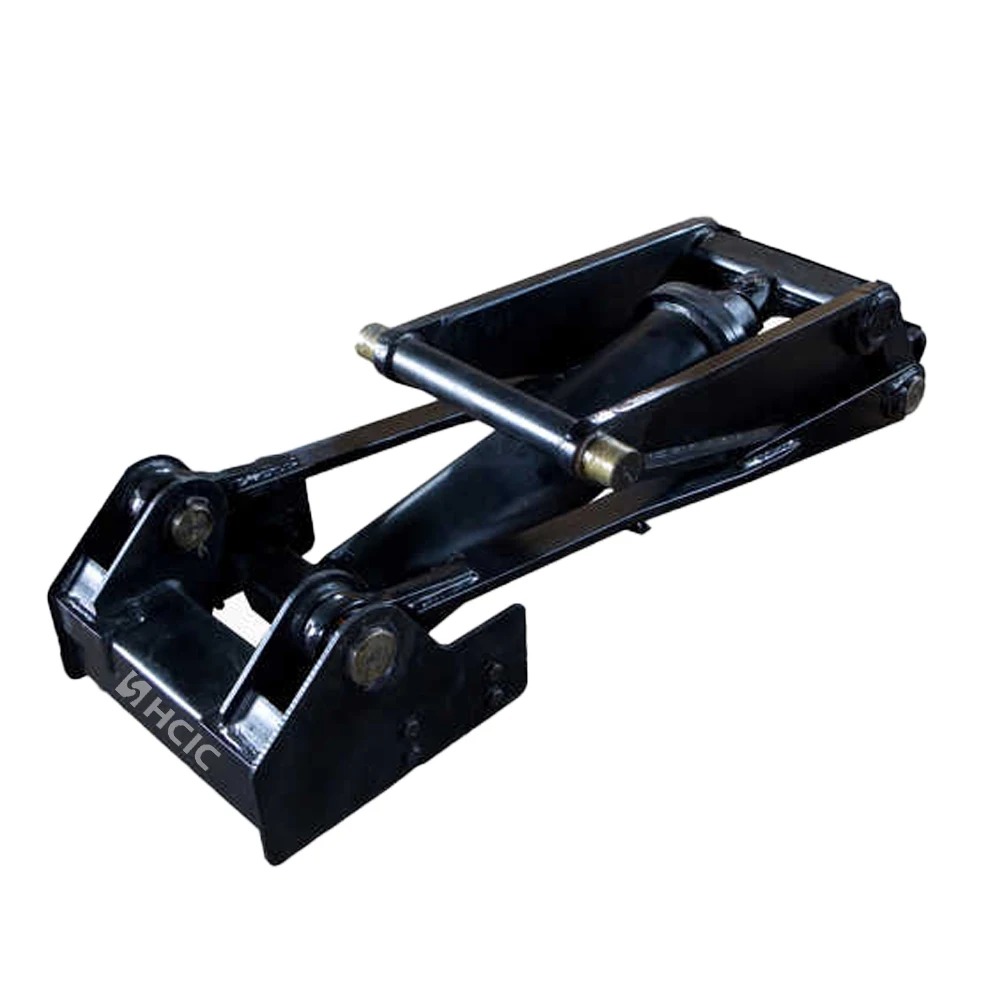

Le palan électrique modèle 621 pour remorques à benne basculante est répertorié dans le catalogue American Power Hoists fourni pour les applications de système de levage de remorque. Pour un constructeur OEM ou un acheteur de remplacement, la première étape importante est l'ajustement dimensionnel : le palan doit fonctionner avec le châssis de la remorque, le mouvement de la benne basculante, les points de montage et la disposition hydraulique.

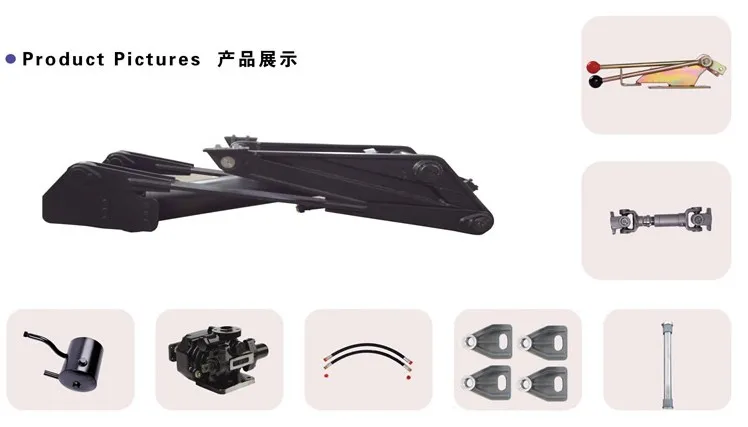

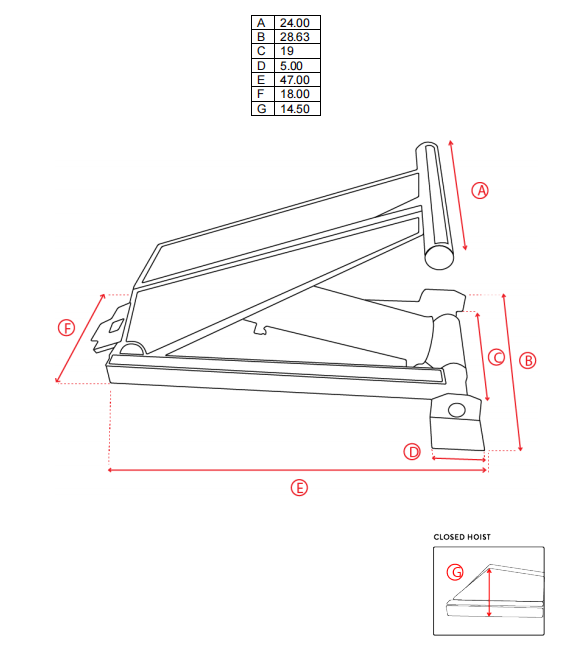

La page du modèle 621 donne sept références dimensionnelles, de A à G. Ces mesures constituent un point de départ pratique pour un examen des dessins de remorque avant que les détails finaux du support, de la goupille et du renforcement ne soient approuvés.
| Paramètre | Valeur catalogue |
|---|---|
| Modèle | 621 |
| Catégorie de produit | Palan électrique |
| Cote A | 24h00 |
| CoteB | 28,63 pouces |
| Cote C | 19h00 |
| Cote D | 17h00 |
| Cote E | 47h00 |
| Cote F | 18h00 |
| Cote G | 14h50 |
Les valeurs ci-dessus sont transcrites de la page Modèle 621 du catalogue fourni. Confirmez le dernier dessin technique par rapport à la remorque réelle avant l'approbation de la production ou du remplacement.

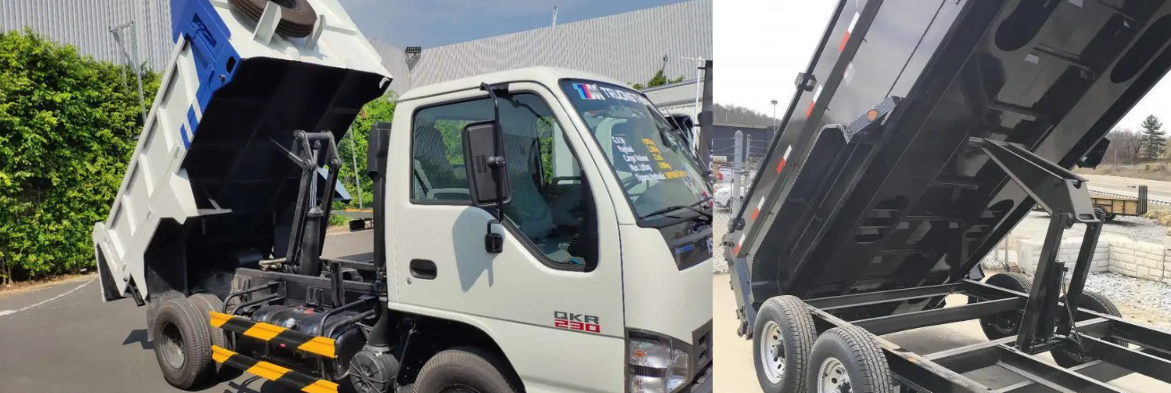

Un palan de remorque fonctionne selon un angle mécanique changeant. L'espace disponible sous une benne fermée peut changer à mesure que la benne commence à se soulever. Les traverses du châssis, les supports, les flexibles hydrauliques et le dessous de la carrosserie doivent rester dégagés tout au long du mouvement.
Pour cette raison, le palan électrique modèle 621 doit être évalué comme faisant partie du système de levage complet plutôt que sélectionné uniquement par numéro de modèle. La structure de la remorque, la position des charnières arrière, la disposition de montage et le circuit hydraulique affectent tous l'installation finale.
Commencez par les dimensions A, B et C lorsque vous comparez le palan avec l'espace disponible entre le châssis et la benne. Mesurez la position fermée, puis examinez la trajectoire du mouvement du corps pendant le cycle de levage.
Une vérification du jeu statique peut ne pas révéler le contact qui se produit lorsque le corps tourne. Un dessin coté ou des photographies d'installation marquées sont plus utiles qu'une simple mesure prise depuis la remorque fermée.
Les dimensions D, F et G aident l'acheteur à discuter des plaques de support, de la position des broches et du renforcement du cadre. Ils ne doivent pas être traités comme un dessin de support complet. La conception de montage réelle doit tenir compte des charges de réaction, de l'alignement des broches, de la disposition des soudures et de la structure recevant la force de levage.
L'agencement de support nécessite également un accès suffisant pour l'inspection, l'acheminement des flexibles et les futurs travaux d'entretien. Une installation étroite n’est pas automatiquement une bonne installation si l’accès de routine est bloqué.
La dimension E est répertoriée comme 47,00 pouces pour le modèle 621. Comparez cette valeur avec la longueur d'installation disponible, la position fermée du corps et l'emplacement des traverses ou de l'équipement à proximité.
L'agencement général doit également laisser de la place aux raccordements hydrauliques et à l'inspection visuelle. L'approbation finale doit être basée sur le dernier dessin et l'enveloppe de mouvement complète.
Le palan électrique modèle 621 pour remorques à benne basculante convient aux projets de systèmes de levage où un modèle de catalogue défini et une référence dimensionnelle sont requis. Il peut être révisé pour les constructions de remorques OEM, les travaux de remplacement et la refonte du système lorsque les exigences mécaniques et hydrauliques sont confirmées.
La page fournie du modèle 621 répertorie les dimensions mais ne fournit pas de capacité vérifiée, de valeur de pression de service, de durée de vie ou de certification pour ce modèle. Ces détails doivent être confirmés pour le projet réel et ne doivent pas être déduits du numéro de modèle.
Pour un examen OEM ou un remplacement, envoyez :
Ces informations aident HCIC à évaluer le montage sans supposer de détails structurels ou hydrauliques cachés.
Il s'agit d'un palan électrique répertorié dans le catalogue considéré ici pour les applications de système de levage de remorque à benne basculante. L'adéquation finale dépend de la structure de la remorque, de la disposition de montage et du système hydraulique.
Le catalogue répertorie A à 24,00 pouces, B à 28,63 pouces, C à 19,00 pouces, D à 5,00 pouces, E à 47,00 pouces, F à 18,00 pouces et G à 14,50 pouces.
| Paramètre | Valeur catalogue |
|---|---|
| Modèle | 621 |
| Catégorie de produit | Palan électrique |
| Cote A | 24h00 |
| CoteB | 28,63 pouces |
| Cote C | 19h00 |
| Cote D | 17h00 |
| Cote E | 47h00 |
| Cote F | 18h00 |
| Cote G | 14h50 |
Aucune valeur de capacité vérifiée n'est affichée sur la page fournie du modèle 621. La capacité doit être examinée par rapport à la conception complète de la remorque et aux exigences du projet.
Pas automatiquement. Les points de montage, les centres des broches, le jeu, le mouvement du corps, les connexions hydrauliques et la résistance du cadre doivent tous être vérifiés avant qu'une décision de remplacement ne soit prise.
La dimension E est répertoriée comme 47,00 pouces. Elle doit être comparée à la longueur d'installation disponible, à la position fermée du corps, à l'accès pour l'entretien et aux éléments de cadre à proximité.
Envoyez la référence du modèle, les détails de la remorque, l'espace d'installation mesuré, les emplacements des charnières et des axes, des photographies ou des dessins, les informations hydrauliques existantes et la séquence de levage requise.
Pour un devis précis, envoyez le dessin de la remorque, les mesures de montage et les informations hydrauliques disponibles à HCIC. La décision finale doit utiliser le dernier dessin et le dispositif de levage complet.
Jinan Huachen Industrial Co., Ltd. (HCIC) développe et fabrique des vérins hydrauliques et des groupes motopropulseurs pour les applications automobiles et industrielles. Pour un projet modèle 621, HCIC peut examiner les informations d'installation disponibles et identifier les détails techniques nécessaires pour un devis OEM ou de remplacement.
Demandez un examen du palan électrique modèle 621 :
