Le palan à ciseaux HC-416 pour les systèmes de levage de remorques à benne basculante avec un alésage de 5 pouces, une course de 16 pouces, une plage de capacité catalogue de 5 à 11,4 tonnes et un poids approximatif de 229 lb.

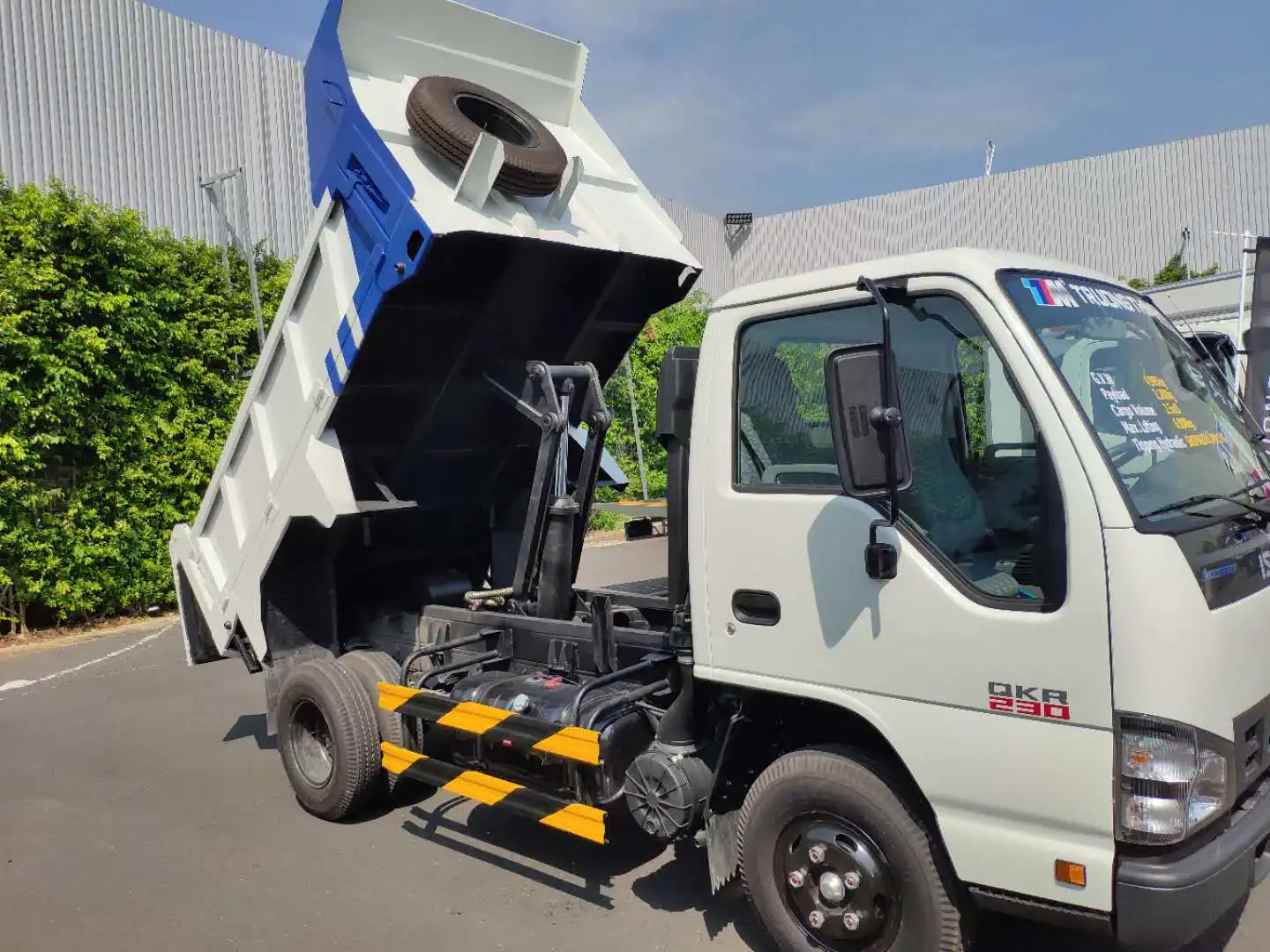

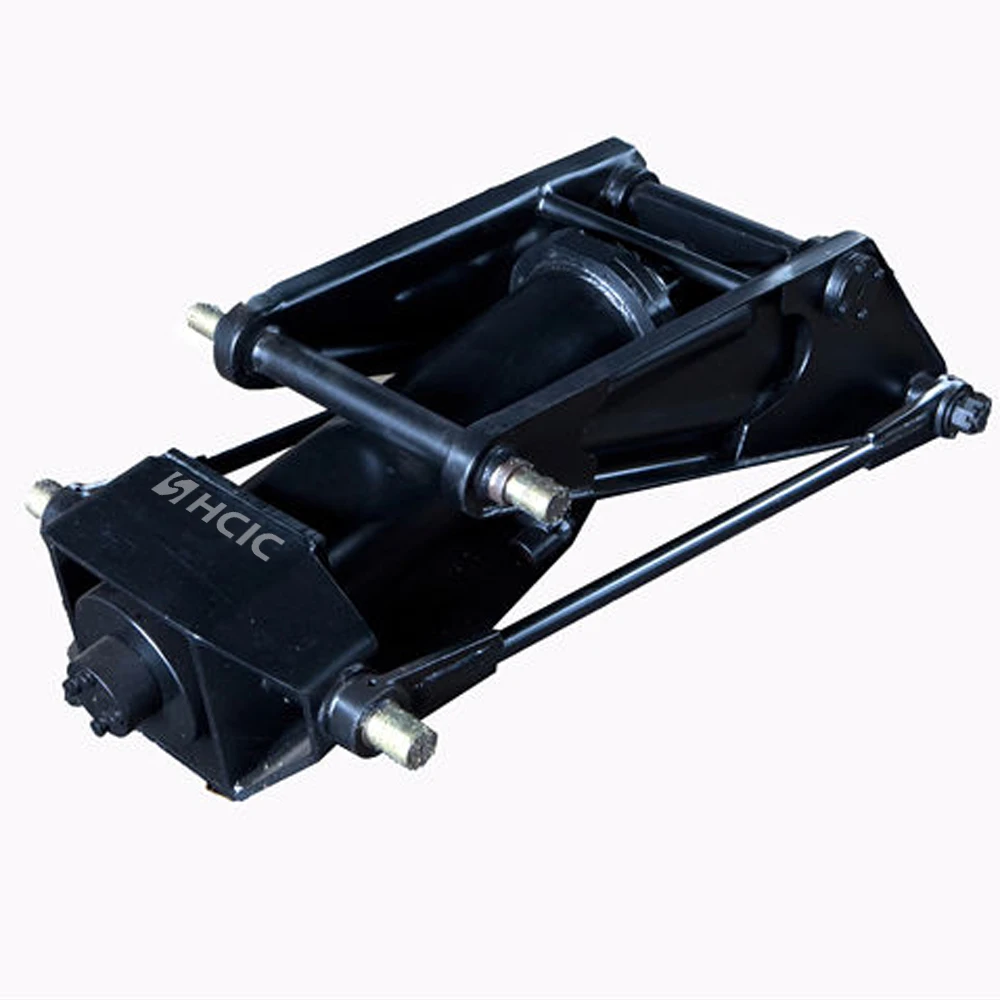

Le HC-416 est un palan à ciseaux répertorié dans le catalogue HCIC-2026 pour les systèmes de levage de remorques à benne basculante. Il combine un vérin hydraulique avec un mécanisme à ciseaux, un châssis et des composants de montage pour transformer le mouvement du vérin en un levage contrôlé de la benne basculante.
Ce modèle constitue un point de départ pratique pour les constructeurs de remorques et les acheteurs de remplacement qui ont besoin d'un palan hydraulique compact pour remorque à benne basculante avec une enveloppe dimensionnelle définie. L'adéquation finale dépend toujours du châssis de la remorque, du poids du corps, de la position des charnières, de l'angle de déversement requis et du circuit hydraulique.
| Paramètre | Valeur catalogue |
|---|---|
| Modèle | HC-416 |
| Type de produit | Palan à ciseaux pour remorque benne |
| Longueur du corps | 40,4 pouces |
| Alésage | 5 po |
| Accident vasculaire cérébral | 16 po |
| Tige | 2 po |
| Hauteur de montage | 4,97 pouces |
| Plage de capacité du catalogue | 5 à 11,4 tonnes |
| Poids approximatif | 229 livres |

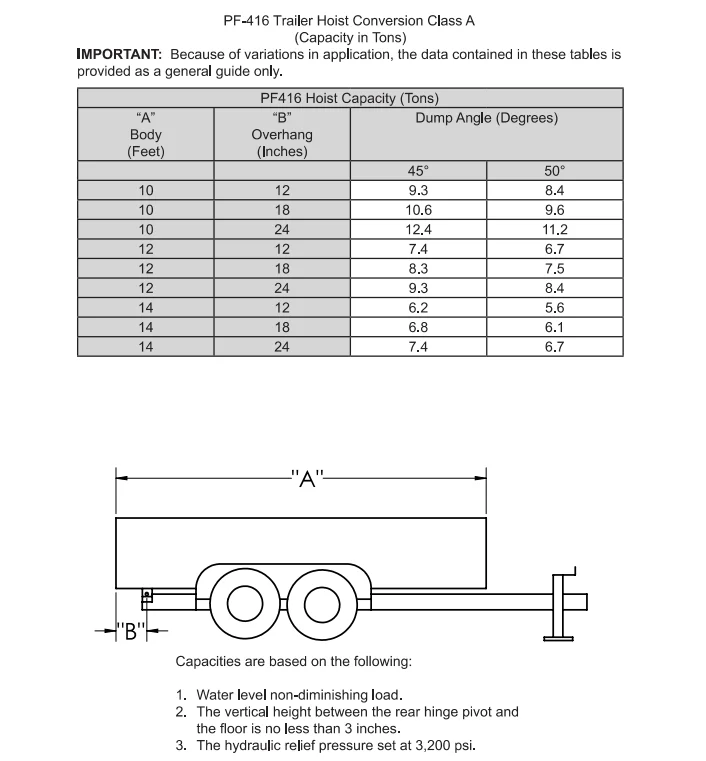

Les valeurs ci-dessus sont transcrites du tableau du palan à ciseaux pour remorque à benne basculante dans le catalogue HCIC-2026 fourni, page PDF 15. La plage de capacité est une référence de catalogue pour l'examen des applications, et non une charge utile universelle pour chaque conception de remorque.
Un vérin hydraulique direct ne fournit pas toujours la meilleure géométrie de levage pour un châssis de remorque. Un mécanisme à ciseaux modifie la relation entre la course du vérin et le mouvement du corps, aidant ainsi le système de levage à fonctionner dans un espace d'installation défini.
Le HC-416 est pertinent lorsqu'un constructeur a besoin d'un ensemble de levage de 5 pouces et d'une course de 16 pouces pour une remorque dans la plage d'applications de 5 à 11,4 tonnes du catalogue. Le palan doit être examiné dans le cadre du système de levage complet plutôt que sélectionné uniquement à partir de l’alésage du cylindre.
La géométrie des ciseaux, les positions de pivotement et la charnière de la carrosserie déterminent la force qui atteint la benne à différents points du levage. Une remorque facile à démarrer peut nécessiter une force et un angle différents vers le haut du cycle de déversement. C'est pourquoi les dessins du châssis et les contrôles de mouvement sont importants avant l'approbation de la production.
Le catalogue répertorie une longueur de corps de 40,4 pouces et une hauteur de montage de 4,97 pouces pour le HC-416. Comparez ces valeurs avec le châssis de la remorque, les traverses et l'espace disponible sous la benne. Vérifiez également le jeu pendant que la benne passe de la position fermée à l'angle de déversement requis.
L'alésage de 5 pouces, la course de 16 pouces et la tige de 2 pouces décrivent les données du cylindre principal, mais ils ne définissent pas par eux-mêmes le résultat complet du levage. Les bras de ciseaux, les axes de pivotement, la charnière du corps et les supports de montage influencent tous le cheminement réel de la force.
Le palan doit être installé d’équerre. Des pivots serrés ou mal alignés peuvent créer une résistance que le circuit hydraulique ne peut pas corriger. Avant le test, vérifiez que les broches sont bien en place, que les supports sont correctement soutenus et que les bras des ciseaux peuvent se déplacer dans l'arc prévu.

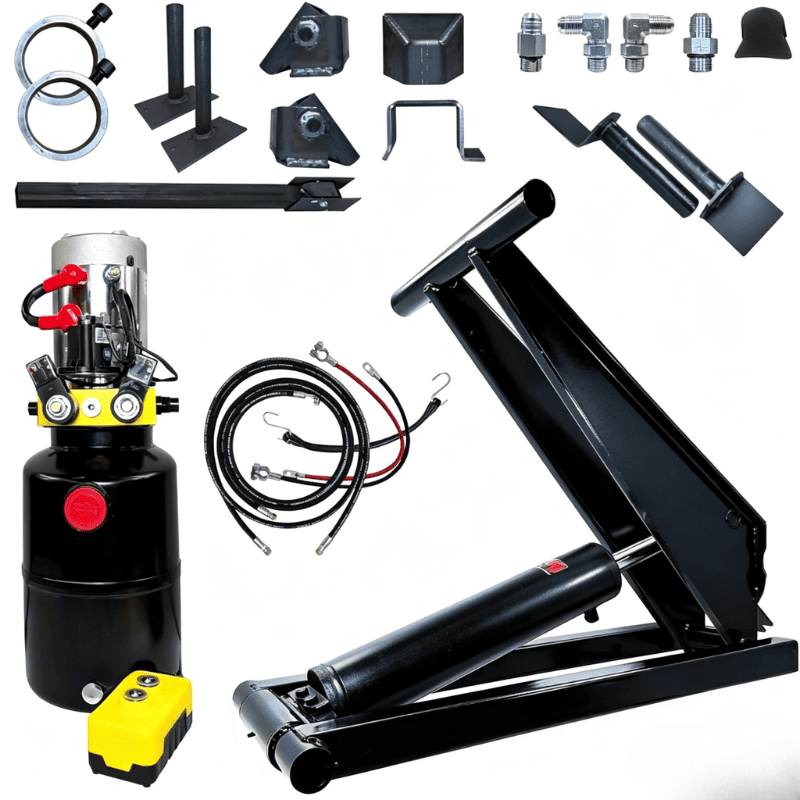

Le catalogue décrit les kits de levage à ciseaux comprenant une pompe, un réservoir en acier, un tuyau, des raccords, une vanne de contrôle de charge, un kit d'accessoires et des câbles de batterie. La configuration exacte du kit doit être confirmée pour le projet. La pompe, la protection de décharge, les flexibles et la soupape de commande doivent correspondre au vérin et aux exigences de fonctionnement de la remorque.
Une fonction de contrôle de charge est importante dans un système de remorque à benne basculante, car la benne ne doit pas chuter de manière incontrôlée si les conditions de pression ou de tuyau changent. Le concepteur de l'équipement doit examiner la disposition réelle des vannes et les instructions d'installation avant la mise en service.
Le HC-416 peut être envisagé pour les constructions de remorques à benne basculante OEM, les travaux de remplacement de flotte et les mises à niveau de remorques lorsque l'espace de châssis disponible et les exigences de levage correspondent aux données du catalogue.
Les discussions de projet typiques incluent les remorques bennes à un ou deux essieux, les remorques utilitaires, les remorques agricoles et les remorques de construction légère. Le choix correct dépend du poids réel, de la charge utile, de la géométrie des charnières, de l'angle de déversement souhaité et de l'environnement d'exploitation.
N'utilisez pas la gamme de 5 à 11,4 tonnes comme approbation autonome. La charge utile, la structure de la carrosserie et la répartition de la charge peuvent modifier les forces exercées dans le système de levage. Un examen technique doit être effectué avant de remplacer un autre palan par du HC-416.
Pour un devis ou un examen de remplacement du palan à ciseaux HC-416, envoyez :
Ces détails permettent de considérer le palan, le vérin et l’unité de puissance hydraulique comme un seul système.
Le HC-416 offre aux constructeurs de remorques à benne basculante un modèle de palan à ciseaux défini à évaluer : longueur de carrosserie de 40,4 pouces, alésage de 5 pouces, course de 16 pouces, hauteur de montage de 4,97 pouces et plage de capacité catalogue de 5 à 11,4 tonnes.
Envoyez la disposition de la remorque, les exigences de levage et les données hydrauliques à HCIC pour un examen spécifique au projet avant de commander
