Vérins hydrauliques téléacopiques à simple effet

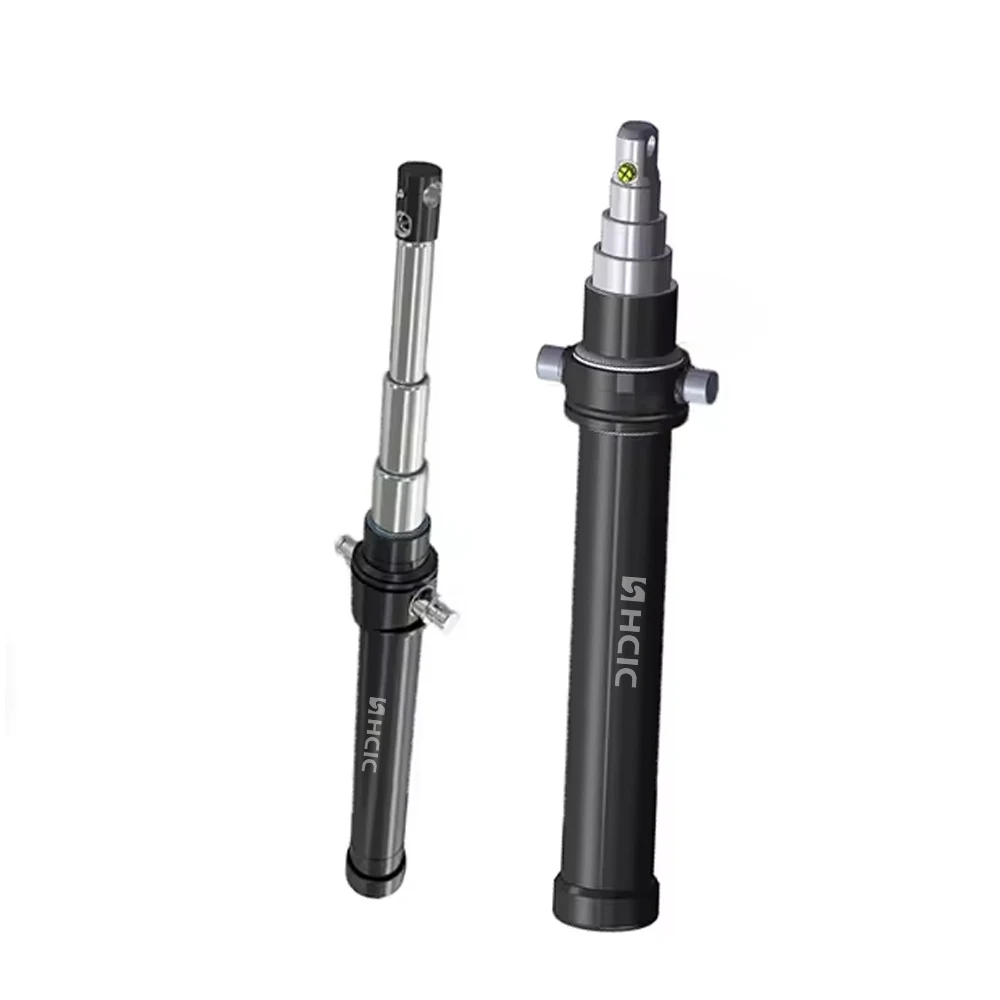

Après des décennies dans le secteur des pièces hydrauliques, lorsque HCIC a construit leVérin hydraulique télescopique simple effet S63MB-8-140r, nous avions un seul objectif : éviter les spécifications fantaisistes et dénuées de sens : chaque dimension doit résoudre des problèmes réels sur les chantiers de construction, les mines et les champs agricoles. Qu’il soit monté sur le mini bras d’une pelle ou sur un bras de levage agricole, les paramètres de ce vérin ont été ajustés pour s’adapter à l’espace d’installation et à la course utile de l’équipement au millimètre près. Voyons comment ces spécifications correspondent à ce dont vous avez réellement besoin au travail.

Conception en trois étapes : grande course, même dans les espaces restreints

Si vous travaillez dans la construction ou dans l’exploitation minière, vous connaissez la frustration :l'équipement a de minuscules points de montage, mais vous avez besoin d'un cylindre qui s'étend suffisamment loin pour faire le travail. C'est exactement ce que nous avons corrigé avec le S63MB-8-140 :

• Diamètre extérieur de scène de 6 pouces + 3 scènes télescopiques :Nous avons opté pour un diamètre extérieur de base de 6 pouces et une conception imbriquée en trois étapes pour empêcher le cylindre d'occuper un espace radial supplémentaire, tandis que l'étirement en plusieurs étapes vous offre la longue course dont vous avez besoin. Pensez aux flèches télescopiques des machines minières ou aux mini-bras d'excavatrice : des espaces restreints où vous ne pouvez pas vous permettre de faire des compromis sur la longueur de course ou l'ajustement. Ce cylindre se glisse directement et offre la portée sans vous obliger à retravailler le cadre de l'équipement.

• Course de 140,35 pouces (A) :Cette longueur de trait n’est pas arbitraire. Il est parfait pour les équipements légers et moyens : suffisamment long pour effectuer des tâches de levage, de poussée et d'atteinte, mais pas si long que ce soit un cauchemar à installer ou un gaspillage d'énergie hydraulique. Les vérins à un étage manquent souvent de ce point idéal, mais notre conception à trois étages répond parfaitement aux besoins réels des chantiers.

Longueurs ouvertes/fermées : conçues pour la façon dont vous utilisez réellement votre équipement

Les longueurs rétractées et étendues d'un cylindre ne sont pas de simples chiffres sur une feuille : elles doivent correspondre à la façon dont votre machine se déplace et se stocke. Nous définissons ces dimensions pour des raisons pratiques, et pas seulement pour des raisons de spécifications :

• Longueur fermée de 61,62 pouces (B) + longueur ouverte de 201,9 pouces (C) :Lorsqu'il est rétracté, il est suffisamment compact pour garder votre machine petite pour le transport ou le stockage : plus besoin de lutter pour installer l'équipement sur une remorque ou dans un hangar. Lorsqu'il est complètement déployé, il atteint suffisamment loin pour couvrir la plage de travail des bras de levage agricoles, des fourches télescopiques logistiques, etc. Il ne s’agit pas seulement d’installer le châssis de la machine ; il s’agit d’adapter la façon dont vous gérez vos opérations au quotidien.

Spécifications d'assemblage : facile à installer, conçu pour durer

Dans les configurations hydrauliques personnalisées, les petits détails d'assemblage provoquent de gros problèmes : broches mal alignées, largeurs mal ajustées et pièces qui s'usent rapidement en raison d'un mauvais alignement. Nous avons conçu les spécifications d'assemblage du S63MB-8-140 pour vous faciliter la vie :

• Diamètre de broche de 1,5 pouce (G) + TR de 14,37 pouces à PIN (J) :Ces tailles de broches correspondent aux points de charnière de la plupart des machines industrielles, vous n'aurez donc pas besoin d'usiner des supports ou des broches personnalisés pour les monter. L'espacement précis des broches garantit également que le cylindre supporte le poids uniformément lorsqu'il se déplace, de sorte que vous n'obtenez pas d'usure prématurée en raison d'un chargement déséquilibré - plus besoin de remplacer des pièces à mi-chemin d'un projet.

• 3,62 pouces de largeur (H) + 12,38 pouces de largeur (K) + 1,8 pouces de diamètre (L) + 1,69 pouces de longueur (M) :Nous avons ajouté différentes largeurs et dimensions auxiliaires afin que le cylindre puisse être monté sur différentes parties de votre machine et associé à des accessoires tels que des cadres de grossissement et des unités d'alimentation. Il est suffisamment flexible pour s’adapter à votre configuration existante, vous n’avez donc pas besoin de repenser votre système hydraulique autour d’une seule pièce.

Contactez-nous:

HCIC est un fabricant hydraulique professionnel, principalement engagé dans la conception, la fabrication, l'installation, la transformation, la mise en service et la vente de marques de composants hydrauliques et les services techniques. Nous espérons que notre produit pourra vous aider à réduire vos coûts et à améliorer votre qualité.Pour plus de détails, veuillez nous envoyer un e-mail à « davidsong@mail.huachen.cc » ou rechercher sur Google « HCIC hydraulique »
