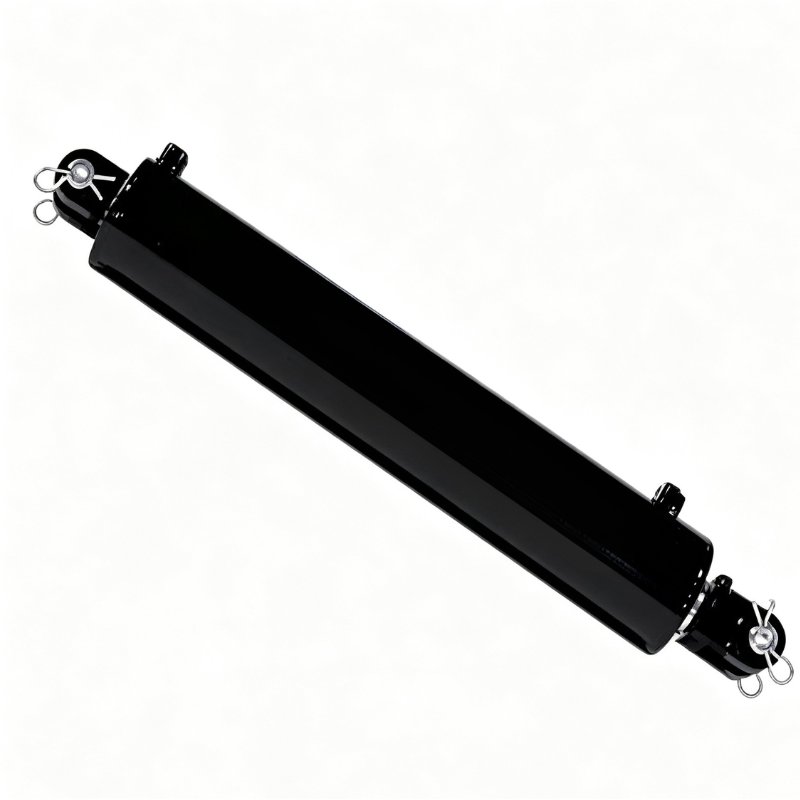

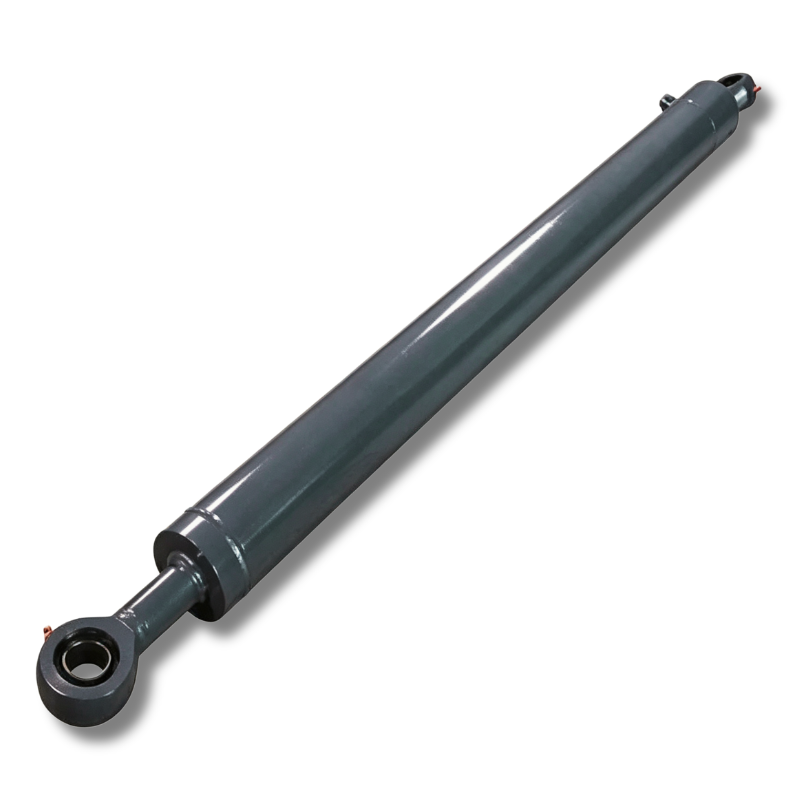

Cylindre hydraulique du système de bâche

Les vérins hydrauliques du système de bâche HCIC série HR sont des actionneurs hydrauliques robustes pour ouvrir et fermer les bâches des camions à benne basculante et des remorques à déchets. Soumis à des cycles à haute fréquence, les cylindres ordinaires subissent facilement l’usure des joints et la corrosion des tiges, provoquant une défaillance précoce.

Fabriqués pour un distributeur américain d'équipements de gestion des déchets depuis 2019, nos produits maintiennent un taux de retour ultra-faible de 0,3 % sur cinq ans avec 1 200 unités fournies chaque année.

Nous adoptons des fûts en acier Q355JR à haute résistance pour résister à la déformation de serrage. La tige de piston AISI-1045 est dotée d'un durcissement par induction et d'une nitruration QPQ, offrant une bien meilleure résistance à la corrosion et aux rayures que le chromage traditionnel, sans risque de pelage.

Les manchons de guidage et les pistons en fonte ductile QT500-7 offrent une lubrification au graphite intégrée, garantissant un mouvement fluide et des performances de démarrage à froid fiables pour un fonctionnement durable et sans problème.

I. Répartition des modèles – trois tailles

1.1 HR4752 — Alésage de 2" × Tige de 1,25" × Course de 36"

Le bourreau de travail. Cela s'adapte à la plupart des systèmes de bâche sous la carrosserie standard sur les conteneurs roll-off de 20 à 40 mètres et les remorques bennes pleine grandeur.

Avec un alésage de 2" et une pression de service de 14 MPa, la force de poussée est d'environ 2 850 lb (12,7 kN). Beaucoup pour une bâche qui pèse peut-être 80 à 120 lb, barre à rouleaux comprise. La force de traction à un diamètre de tige de 1,25" est d'environ 1 740 lb (7,7 kN). Cela suffit pour tendre la bâche afin qu'elle ne batte pas à vitesse d'autoroute.

La course de 36 pouces est la spécification la plus courante sur le marché américain. Il dégage toute la largeur d’une benne basculante standard de 8,5 pieds.

1.2 HR4719 — Alésage de 1,5" × Tige de 1" × Course de 36"

Service plus léger. Pour les camions-bennes à un essieu et les petites remorques paysagères où la bâche est plus légère et le mécanisme de bras exerce moins de levier sur le cylindre.

Force de poussée à 14 MPa : environ 1 600 lb (7,1 kN). Force de traction : environ 890 lb (4,0 kN).

Même traitement QPQ sur la canne. Même canon Q355JR. Ce n'est pas une version « budgétaire ». C'est la même qualité de construction dans une enveloppe plus petite. La seule différence réside dans le diamètre de l'alésage et de la tige.

1.3 HR4520 — Alésage de 2,5" × Tige de 1,25" × Course de 16"

Course courte, alésage plus large. Pour les systèmes de bâche à bras latéraux où le vérin se monte sur un bras pivotant et où la course requise est plus courte mais le désavantage mécanique est plus élevé. Ces systèmes tirent la bâche sur le dessus du corps selon un angle, de sorte que le cylindre voit un composant de charge latérale qu'un système à rouleaux en ligne droite ne voit pas.

Force de poussée à 14 MPa : environ 4 450 lb (19,8 kN). L'alésage supplémentaire compense la charge angulaire.

II. Spécifications techniques — Tableau complet

III. Le processus QPQ — Que se passe-t-il à 580°C

Nous gérons notre propre ligne QPQ. La tige passe par trois étapes :

1. Étape 1 — Nitruration par bain de sel à 580°C (±5°C).** La tige est immergée dans un bain de sel de cyanate fondu pendant 90 à 120 minutes. L'azote et le carbone se diffusent dans la surface de l'acier. La couche composée (nitrure de fer epsilon, Fe₂₋₃N) atteint 15 à 20 microns. En dessous, la zone de diffusion s'étend sur 300 à 500 microns.
2. Étape 2 — Trempe oxydante à 380°C.** La tige passe directement du bain de nitruration dans un bain de sels oxydants. Cela convertit les quelques microns les plus externes de la couche composée en magnétite (Fe₃O₄). La couche de magnétite est ce qui donne aux pièces traitées QPQ une finition noire profonde. Il offre également une protection secondaire contre la corrosion.
3. Étape 3 — Refroidir, rincer, tremper dans l'huile.** La tige refroidit à l'air jusqu'à environ 120 °C, puis est rincée à l'eau tiède pour éliminer les résidus de sel, puis plongée dans une huile qui chasse l'eau. L'huile pénètre dans la microporosité de la couche composée, ajoutant une troisième couche de résistance à la corrosion.

Tests au brouillard salin selon ASTM B117 : les tiges d'acier 1045 traitées au QPQ présentent une première rouille rouge après 200 à 300 heures. Non traité 1045 : rouille rouge en moins de 4 heures. Chrome dur : varie énormément selon la qualité du placage, mais généralement 60 à 100 heures avant l'apparition des taches de rouille.

IV. Scénarios d'application

4.1 Systèmes de bâches pour camions à benne basculante (déchets municipaux)

L'application la plus courante. Les camions à ordures municipaux fonctionnent dans des conditions d'arrêt et de démarrage, souvent sous la pluie, le sel de déneigement et la boue des décharges. Le cylindre de bâche repose sur le corps, entièrement exposé. HR4752 est la spécification standard ici. La tige QPQ gère la corrosion. Le canon Q355JR résiste à la force de serrage et aux vibrations.

4.2 Remorques porte-conteneurs roll-off

Course plus longue parfois requise (jusqu'à 48 pouces dans les configurations personnalisées). Nous avons réalisé des variantes HR4752 avec une course de 42" et 48". Même alésage et même tige. La course plus longue nécessite un canon plus long et une tige plus longue, donc la longueur rétractée augmente en conséquence. Nous utilisons un tube affûté avec précision avec une finition Ra ≤ 0,4 μm ID, quelle que soit la course.

4.3 Remorques à grains agricoles

Les remorques céréalières utilisent des systèmes de bâches pour couvrir les charges pendant le transport. L’environnement est poussiéreux, pas humide, mais la poussière de céréales est abrasive. La surface de la tige QPQ à 600-700 HV résiste mieux à l'usure abrasive que le chrome (généralement 800-1000 HV mais avec une interface fragile). Nous n’avons reçu aucune plainte concernant l’usure des barres de la part des exploitants de remorques céréalières depuis 2020.

4.4 Remorques paysagères et de granulats

Ces camions transportent du paillis, du gravier et du sable. La bâche devient granuleuse. Le joint racleur de tige constitue la première ligne de défense. Nous proposons un racleur en polyuréthane à double lèvre : la lèvre extérieure gratte les débris, la lèvre intérieure retient le film d'huile. Le remplacement des essuie-glaces prend environ 10 minutes avec un outil de sélection. Nous recommandons de changer l'essuie-glace tous les 5 000 cycles.

V. Notes d'installation

Le montage compte. Un cylindre de bâche mal aligné de 2 degrés chargera latéralement la tige d'environ 3,5 % de la force de poussée. Sur un HR4752 à pleine charge, cela représente environ 100 lb de force latérale sur le roulement de tige. Le manchon de guidage peut gérer cela. Mais si le désalignement est de 5 degrés, la charge latérale passe à 8,7 %, soit environ 250 livres. Cela suffit pour accélérer l’usure du manchon de guidage d’un facteur 3 à 4.

Utilisez des roulements sphériques aux deux points de montage. Les axes de chape standard conviennent, mais la chape doit pouvoir tourner librement. Si la goupille se coince, le corps du cylindre devient une poutre de flexion. Le Q355JR est solide mais il n’est pas conçu pour être plié 6 000 fois par an.

Orientation du port : les ports SAE #4 peuvent être cadencés par incréments de 90° par rapport au plan de montage. Indiquez-nous votre acheminement de flexible lors de votre commande. Nous chronométrons les ports lors de l'assemblage.

VI. FAQ

VII. Ce qui est livré dans la boîte

Chaque cylindre de la série HR est livré avec :

• Le cylindre (testé sous pression à 21 MPa pendant 2 minutes, aucune fuite externe autorisée)
• Goupilles de chape et goupilles fendues aux deux extrémités
• Bouchons de port en plastique (à retirer avant l'installation)
• Un rapport de test d'une page avec le numéro de série, la pression de test et le cachet de l'inspecteur
• Stylo de retouche jaune (la couleur de peinture que nous utilisons est le noir de jais RAL 9005)

Nous n'incluons pas les raccords hydrauliques. Trop de normes de filetage : NPT, JIC, BSP, ORFS, métrique. Dites-nous ce dont vous avez besoin et nous les inclurons sans frais supplémentaires au-delà du coût de montage.

VIII. À propos du HCIC

Jinan Huachen Industrial Co., Ltd. Créée en 1998. Trois usines. 300+ personnes. ISO9001:2015.

Nous sommes spécialisés dans les vérins hydrauliques et les groupes motopropulseurs. Les vérins de bâche de la série HR sont construits sur la même ligne de production que nos vérins télescopiques robustes pour camions de manutention des déchets. Mêmes machines à aiguiser. Même ligne QPQ. Mêmes bancs d’essais de pression.

Lorsque vous achetez des cylindres HR4752 auprès de HCIC, vous obtenez des cylindres fabriqués par une entreprise qui fabrique également des cylindres télescopiques à 6 étages évalués à 25 MPa. Le système qualité ne change pas car le cylindre est plus petit.

Expérience à l'exportation : 50+ pays. Nous avons expédié sur tous les principaux marchés, notamment les États-Unis, le Canada, l'Australie, l'Allemagne, le Royaume-Uni, les Émirats arabes unis et le Brésil. Nous connaissons la paperasse – certificats d’origine, formulaire E, formulaire F, listes de colisage, connaissements. C’est géré en interne.
