Le 3TG-E90x1199 est un vérin hydraulique télescopique à trois étages avec une course de 1 199 mm, une pression de service maximale de 220 bars et une plage de basculement de 5 à 14 tonnes.
Number of stages:
3 étapesWorking volume:
6,2 LMaximum working pressure:
220 barsLe 3TG-E90x1199 est un vérin hydraulique télescopique pour soubassement à trois étages répertorié dans le catalogue HCIC-2026. Sa disposition compacte sous la carrosserie est destinée aux applications de système de basculement où le vérin doit fournir une longue course tout en restant dans l'espace sous la carrosserie et le châssis.
Le catalogue répertorie une course de 1 199 mm, une masse de 35 kg, un volume utile de 6,2 L et une pression de service maximale de 220 bars. Il donne également une plage de capacité de basculement de 5 à 14 tonnes et les principales dimensions d'installation L/A/B/C/D/E. Ces valeurs soutiennent une discussion initiale sur l'ajustement ; ils ne remplacent pas un calcul complet de la remorque.
| Paramètre | Valeur catalogue |
|---|---|
| Modèle | 3TG‑E90x1199 |
| Nombre d'étapes | 3 |
| Accident vasculaire cérébral | 1 199 millimètres |
| Masse | 35 kg |
| Volume de travail | 6,2 L |
| Pression de service maximale |
220 barres |
| Gamme de capacités de basculement du catalogue | 5 à 14 tonnes |
| Cote L | 598 millimètres |
| Cote A | 160 millimètres |
| CoteB | 438 millimètres |
| Cote C | 108 millimètres |
| Cote D | 92 millimètres |
| Cote E | 58 millimètres |
Les valeurs de spécification ci-dessus sont transcrites à partir du tableau des vérins télescopiques de soubassement dans le catalogue HCIC-2026 fourni. Le chiffre de 5 à 14 tonnes indiqué dans le catalogue correspond à une gamme d'applications et non à une approbation universelle de charge utile pour chaque remorque à benne basculante.
Construction du soubassement en trois étapes

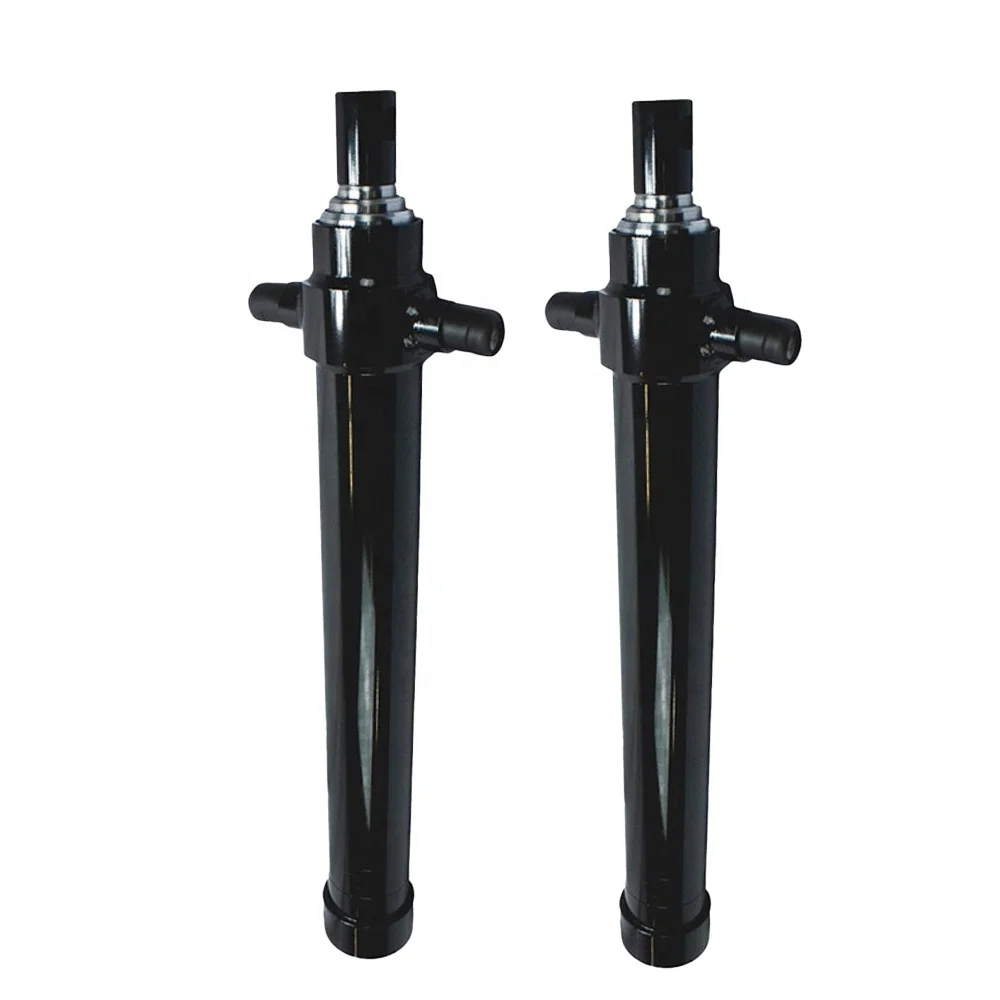

Le 3TG-E90x1199 utilise trois platines télescopiques. Une fois rétractés, les étages emboîtés aident à maintenir l'ensemble de cylindres dans la zone d'installation du soubassement. Lors de l'extension, les platines assurent le mouvement nécessaire à un cycle de basculement sans nécessiter que toute la longueur utile soit présente en position fermée.
La disposition des étages signifie également que la force et la vitesse du cylindre peuvent varier pendant l'extension. La surface effective change à mesure que les différentes étapes deviennent actives. La sélection doit donc tenir compte de la charge, de la géométrie des charnières, de l'angle de basculement, du débit de la pompe et des réglages des vannes.
L'installation du soubassement ne dépend pas uniquement de la longueur fermée du cylindre. L'acheteur doit vérifier le berceau ou la disposition du support, l'alignement des broches, le jeu du châssis et le trajet du cylindre lorsque la carrosserie passe de la position fermée à la position inclinée.
Le catalogue répertorie L comme 598 mm et les dimensions A à E comme 160, 438, 108, 92 et 58 mm respectivement. Ces mesures doivent être comparées au dessin du cadre et à la disposition de montage du client. Le cylindre doit être aligné grâce à la conception de montage plutôt que forcé en position par la distorsion du support.

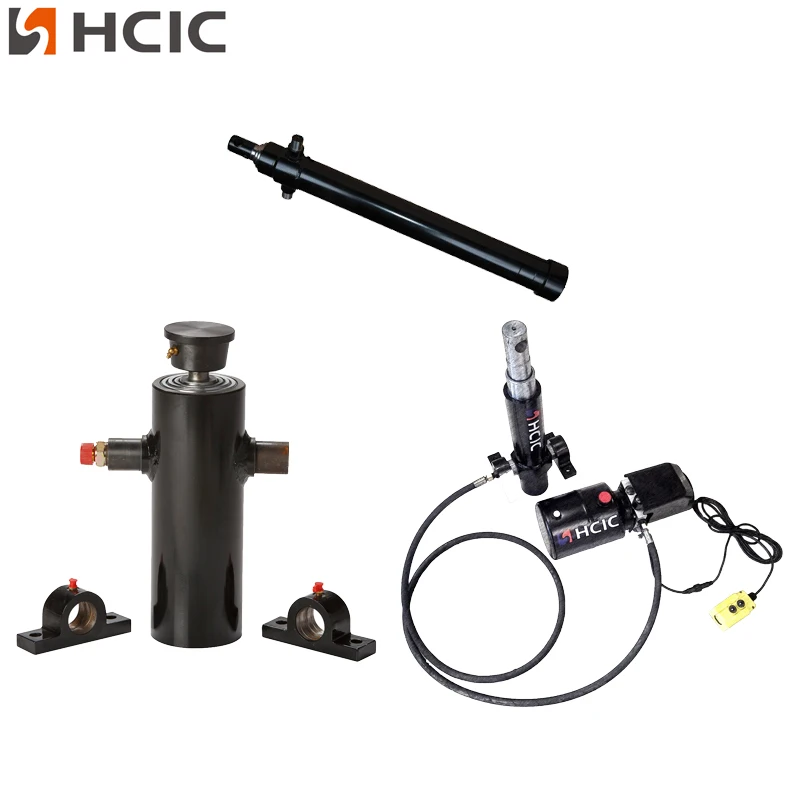

Le catalogue de HCIC présente également des accessoires et des options de support pour la gamme de cylindres de soubassement, y compris des références de connexion à oeil de tige ou à bille et un berceau de support de cylindre. La disposition exacte de la connexion et du support pour un projet 3TG-E90x1199 doit être confirmée à partir du dessin actuel plutôt que supposée à partir d'une illustration générale du catalogue.
Le 3TG-E90x1199 est répertorié avec une pression de service maximale de 220 bars. Cette valeur doit être vérifiée en même temps que la pompe, le réglage de la soupape de décharge, les conduites hydrauliques, la propreté de l'huile, la structure de montage et la charge de basculement complète.
Le catalogue répertorie une plage de capacité de basculement de 5 à 14 tonnes. Cette gamme doit être traitée comme une référence d'application de catalogue. L'adéquation réelle dépend de la carrosserie de la remorque, de la répartition de la charge, de la position des charnières, de l'angle de basculement, de la résistance du châssis, du débit hydraulique et des conditions de fonctionnement.
Un cylindre avec un alésage ou une course corrects peut toujours ne pas convenir si la géométrie de montage ou la pression du système est incorrecte. L’examen complet de la demande doit donc être terminé avant la commande du cylindre.

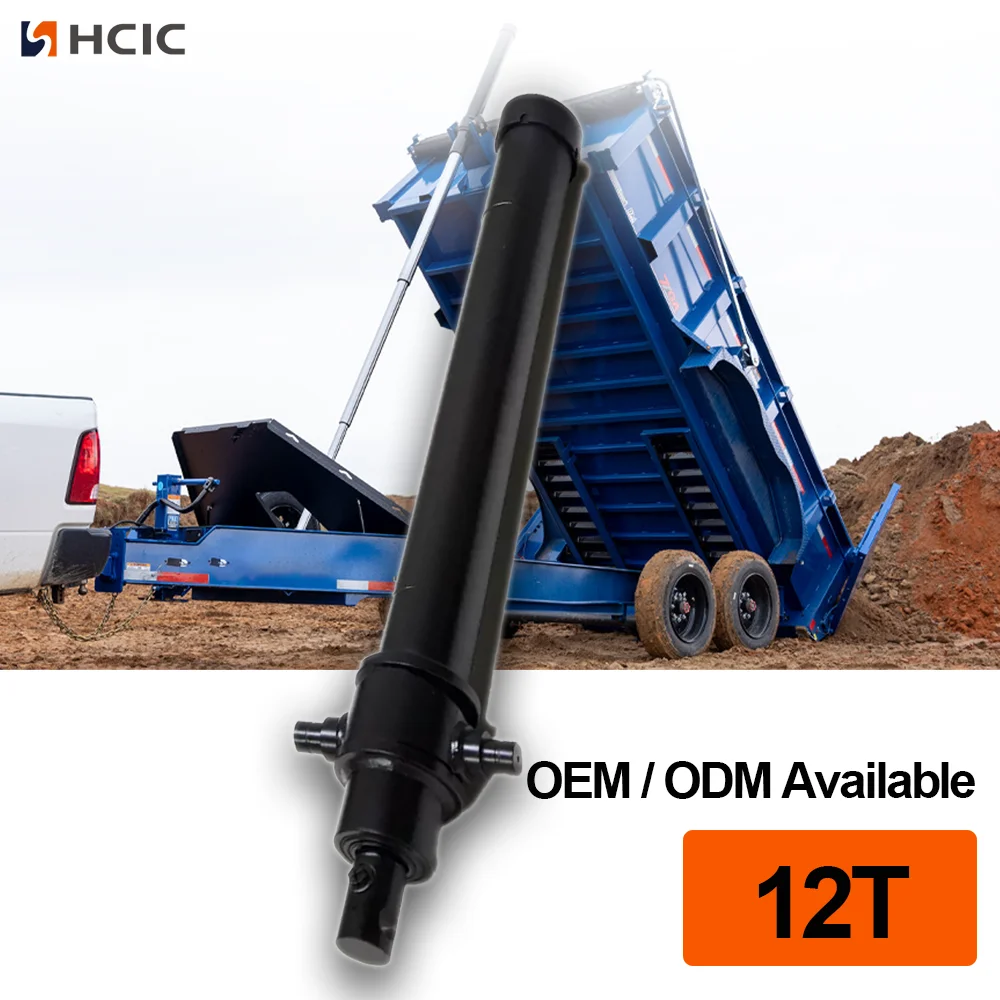

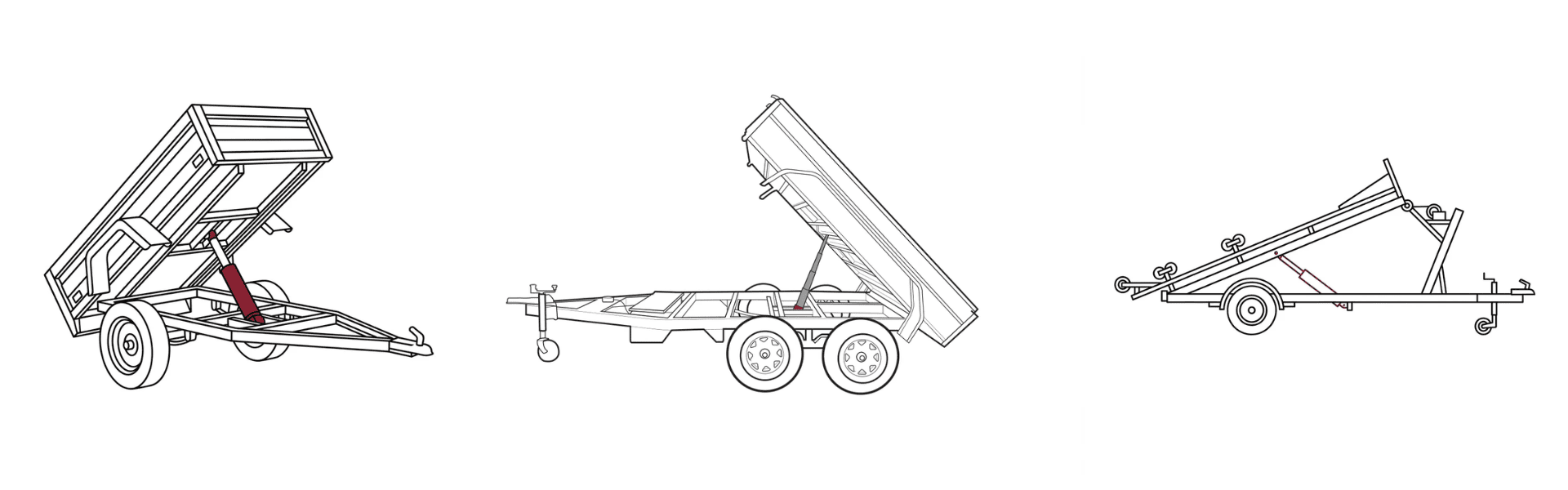

Le 3TG-E90x1199 convient aux projets de remorques à benne basculante et de systèmes de basculement sous caisse qui nécessitent un vérin à trois étages avec une course de 1 199 mm. Il peut être envisagé pour les constructions OEM, les travaux de remplacement et la refonte des remorques lorsque l'espace disponible et les exigences du système correspondent aux données du catalogue.
Le catalogue HCIC fourni décrit une gamme de cylindres de soubassement avec des configurations de deux à six étages, mais cet article se concentre uniquement sur le modèle 3TG-E90x1199. D'autres modèles ne doivent pas être utilisés pour remplacer ses dimensions ou ses données de fonctionnement sans un examen technique séparé.
Pour un devis 3TG-E90x1199 ou une évaluation de remplacement, envoyez :
- Type de remorque et dimensions de la carrosserie
- Course requise et espace d'installation fermé
- Dessins du châssis, du berceau et des supports
- Détails de connexion à broche ou à bille
- Informations sur la pression et le débit de la pompe
- Disposition des tuyaux et des ports
- Angle de basculement et répartition de la charge
- Photos du cylindre actuel et de la zone de montage
- Quantité requise et statut de remplacement
Ces détails permettent de distinguer un remplacement de cylindre d'un problème de support, d'alignement ou de système hydraulique plus important.
Le 3TG-E90x1199 est un vérin hydraulique télescopique de soubassement à trois étages défini avec une course de 1 199 mm, une pression de service maximale de 220 bars, un volume de travail de 6,2 L et une plage de basculement catalogue de 5 à 14 tonnes. Sa dimension L de 598 mm et ses mesures A à E répertoriées constituent un point de départ pratique pour la planification de l'installation.
La sélection finale doit être basée sur le système de remorque complet, et non sur la course ou la pression uniquement. Envoyez le dessin du soubassement et les données hydrauliques au HCIC pour un examen spécifique au projet avant l'achat.
HCIC développe et fabrique des vérins hydrauliques et des groupes motopropulseurs pour les applications automobiles et industrielles. Pour un projet 3TG-E90x1199, HCIC peut examiner les dessins, les dimensions mesurées et les exigences hydrauliques pour une demande d'OEM ou de remplacement.
