Le cylindre hydraulique à double chape soudé fonctionne à 3000PSI. Chape forgée, soudures robustes adaptées aux tracteurs et remorques à benne basculante. Taille personnalisée, logo OEM, usine ISO9001, garantie de service complet de 12 mois.
Bore Size:
30 mm-200 mm (1,2 pouces-8 pouces)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21MPa (3000PSI)Le vérin hydraulique à double chape soudé fait référence au vérin hydraulique entièrement soudé équipé d'une double chape forgée intégrée au fond du cylindre et à l'extrémité de la tige, il appartient à la série de vérins soudés robustes et adopte principalement une conception de circuit d'huile à double effet.

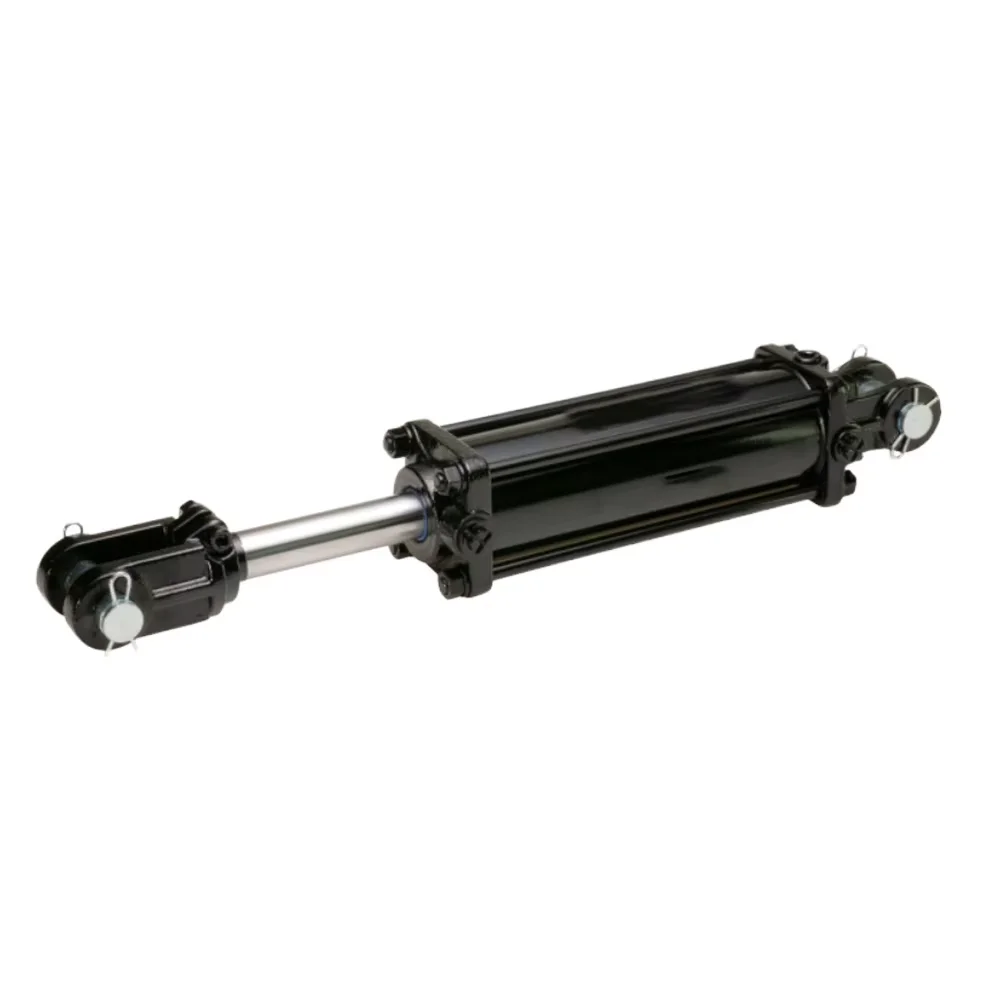

Différent du vérin hydraulique à tirant traditionnel, le vérin à double chape soudé possède une structure globale compacte, une capacité plus forte à résister à la charge latérale et une durée de vie plus longue dans un environnement de travail extérieur boueux et à charge élevée
Les ateliers de réparation agricole, les usines OEM de remorques et les fabricants de petites machines de construction sont souvent confrontés à des vérins hydrauliques soudés défectueux avec de fines soudures et de fines parois de cylindre. Ces cylindres bon marché sont faciles à laisser couler de l'huile, à plier les pattes de chape ou à se fissurer lors de travaux de levage de longue durée.
Nous fabriquons des vérins hydrauliques soudés à double chape depuis 28 ans, nos ingénieurs sur site traitent chaque mois des centaines de cas de défaillance de vérins provenant d'acheteurs mondiaux. Nous optimisons la structure de soudage des chapes, épaississons la paroi du canon et améliorons l'assemblage d'étanchéité pour éviter tous les problèmes de panne courants pour les machines lourdes extérieures. Une petite commande d'échantillon sans MOQ est prise en charge pour le test client.
Toutes les étapes de traitement principales de notre vérin hydraulique à double chape soudé sont terminées dans notre atelier hydraulique indépendant de 12 000㎡, sans externalisation des composants clés. Chaque embarcation est conçue pour améliorer la résistance à la charge et les performances d’étanchéité.
2.1.1 Corps épais et sans soudure
Nous adoptons des tubes en acier sans soudure laminés à chaud avec un traitement d'affûtage de précision interne, l'épaisseur de la paroi du baril est plus épaisse que les modèles ordinaires du marché. Le corps épais peut réduire la déformation du cylindre sous une haute pression continue, et l'affûtage intérieur élimine les rayures qui provoqueraient des fuites d'huile internes.

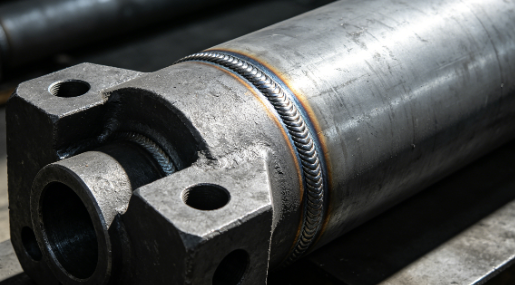

Les cosses à double chape sont en acier forgé d'une seule pièce au lieu d'un soudage par épissure de feuilles minces. La position de connexion entre la chape et le canon utilise un soudage à l'arc submergé à pénétration complète de 8 à 12 mm, le joint de soudure est épais et uniforme, empêchant efficacement les fissures des cosses sous la forte force latérale du tracteur et de la fendeuse de bûches.
La surface de la tige de piston est rectifiée avec précision puis recouverte d'une couche de chrome dur de 28 à 32 μm. Le revêtement chromé épais apporte une résistance stable à la rouille et à l'usure, le revêtement ne se décolle pas même sous un an de travail agricole boueux continu.
L'assemblage standard utilise des joints en caoutchouc NBR pour correspondre à l'huile hydraulique conventionnelle à température normale. Les joints en caoutchouc fluoré FKM sont une mise à niveau facultative pour les équipements à haute température fonctionnant de -20 ℃ à 180 ℃, bloquent complètement les fuites d'huile internes et externes.
Chaque vérin hydraulique à double chape soudé fini doit passer un test de maintien de pression de surcharge de 1,5 fois pendant 30 minutes et une inspection complète de l'étanchéité à l'air avant expédition. Nous enregistrons les données de test pour chaque cylindre et pouvons fournir un rapport complet de test de pression pour les clients qui commandent en gros.
Notre vérin hydraulique à chape soudée est largement utilisé sur toutes sortes d'équipements mobiles agricoles, la conception de montage à double chape permet une installation rapide de l'arbre à goupille sans accessoires supplémentaires.

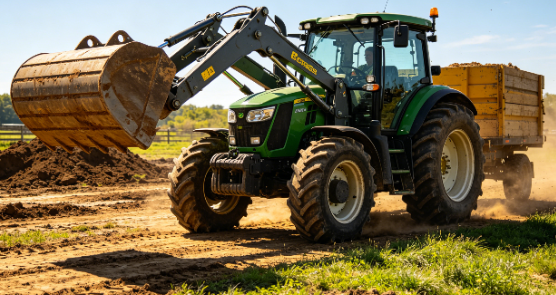

Équipement correspondant principal : bras de levage du tracteur, vérin hydraulique pour fendeuse de bûches, presse à foin, petite moissonneuse, remorque de levage agricole.
Le cylindre compact à double oreille soudé s'adapte aux petites machines de construction avec un espace d'installation limité, des performances stables sous la poussière et les vibrations des chantiers de construction.
Équipement correspondant principal : vérin auxiliaire de mini-pelle, vérin d'inclinaison de chargeur, petit rouleau compresseur, malaxeur à béton.
Le vérin à chape soudé à haute charge est la pièce de rechange principale pour les véhicules de levage logistique et les équipements de chargement d'entrepôt.

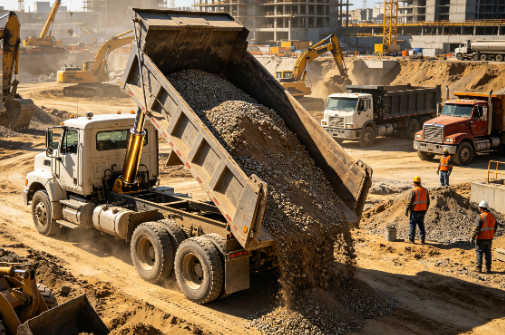

Équipement correspondant principal : vérin hydraulique de remorque à benne basculante, vérin de levage de dépanneuse, vérin hydraulique soudé pour niveleur de quai, vérin de table élévatrice à ciseaux.
Le cylindre à double chape soudé de taille personnalisée peut être personnalisé selon les dessins d'équipements industriels, adapté au traitement des déchets, au levage de matériaux et au remplacement de la maintenance des équipements.
Équipement correspondant principal : compacteur de déchets, machine de levage de matériaux, petite presse hydraulique, vérin hydraulique de remplacement pour réparation après-vente.
| Article d'inspection | Paramètre standard |
|---|---|
| Taille d'alésage | 30 mm-200 mm (1,2 pouces-8 pouces) |
| Diamètre de la tige | 20mm-120mm |
| Longueur de course | 50mm-3000mm |
| Pression de service nominale | 21MPa (3000PSI) |
| Type d'action standard | Double effet |
| Matériau du joint standard | Caoutchouc NBR |
| Traitement de surface | Peinture antirouille noir mat |
| Demande personnalisée | Schéma de mise à niveau optionnel |
|---|---|
| Alésage spécial | Alésage personnalisé mini 25 mm / surdimensionné 250 mm |
| Course spéciale | Vérin à chape soudé à course longue illimitée |
| Demande à haute pression | Version haute pression lourde 25MPa / 35MPa |
| Besoin à simple effet | Vérin à double chape soudé simple effet |
| Travail à haute température | Ensemble d'étanchéité en caoutchouc fluoré FKM |
| Anticorrosion côtière | Revêtement de surface galvanisé |
| Personnalisation de la chape | Diamètre de trou de chape personnalisé, patte de chape étendue |
L'ensemble de notre ligne de production de vérins hydrauliques passe la certification du système de gestion de la qualité ISO9001, tous les produits hydrauliques soudés robustes répondent à la norme de sécurité industrielle CE. Nous pouvons fournir une copie des documents de certification pour le dédouanement et l’audit d’usine du client.
Nous avons mis en place un atelier indépendant d'inspection des matières premières, une station d'inspection de traitement des produits semi-finis et une salle d'essai de pression des produits finis. Tous les tubes en acier brut, les chapes forgées et les pièces d'étanchéité seront vérifiés avant la production, les matières premières défectueuses seront rejetées directement pour éviter la défaillance du produit fini.
Chaque vérin hydraulique à double chape soudé sera d'abord recouvert d'huile antirouille, enveloppé d'un film plastique pour éviter la corrosion par l'eau de mer pendant le transport maritime. Ensuite, placez-le dans une caisse en bois d'exportation solide avec un rembourrage en mousse fixe pour éviter les collisions et les déformations dans la logistique longue distance.
Q1 : Puis-je personnaliser un cylindre à double chape soudé à alésage et à course non standard ?
A1 : Oui, notre équipe technique peut concevoir une taille de cylindre exclusive selon le dessin de votre équipement dans les 24 heures.
Q2 : Quelle est la pression de service maximale de votre vérin à chape soudé standard ?
A2 : La pression nominale standard est de 3 000 PSI (21 MPa), un modèle amélioré à haute pression de 35 MPa est disponible pour les équipements miniers à charge lourde.
Q3 : Quelle est la durée de la période de garantie du vérin hydraulique à double chape soudé ?
A3 : Nous offrons une garantie de 12 mois dans des conditions de fonctionnement normales et correctes, les dommages causés par un fonctionnement inapproprié ne sont pas couverts par la garantie.
