Dans les systèmes hydrauliques industriels, les vérins hydrauliques soudés et les vérins hydrauliques à tirant sont les deux actionneurs les plus couramment utilisés. De nombreux fabricants d’équipements, acheteurs et ingénieurs se retrouvent souvent confrontés à un dilemme lorsqu’ils doivent choisir entre les deux. En réalité, il n’existe pas de « meilleure » option absolue ; tout dépend de savoir si cela correspond au scénario d’application spécifique. Cet article fournit une comparaison objective basée sur la structure, les performances, les avantages, les inconvénients et les scénarios d'application du monde réel pour vous aider à faire rapidement le bon choix.

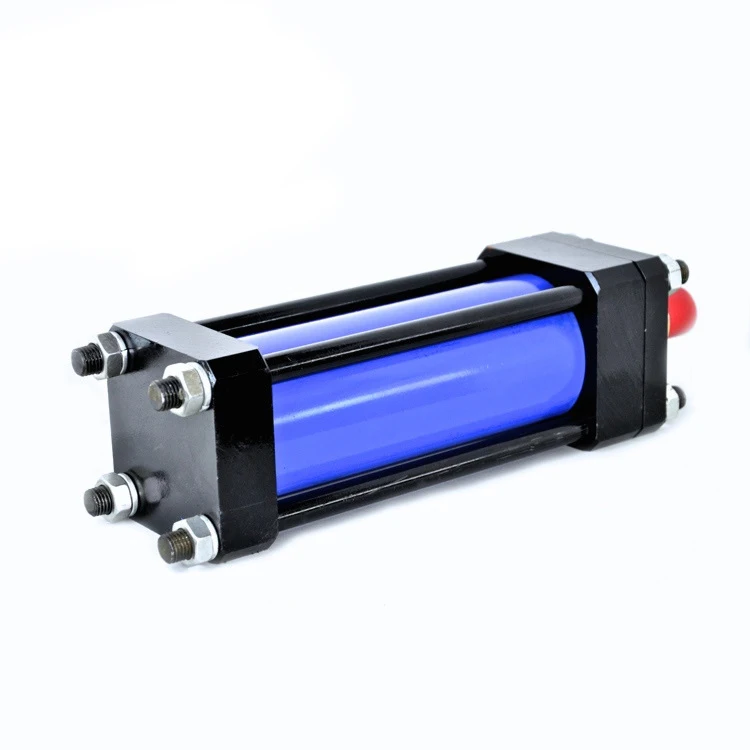

1.1Vérins hydrauliques à tirantssont centrés autour d’une conception d’assemblage modulaire. Le corps du cylindre et les embouts sont fixés par de multiples tirants à haute résistance, l'ensemble de la structure étant maintenu ensemble par des liaisons boulonnées, sans soudure à grande échelle. Ces produits suivent généralement les normes internationales, offrant une forte interchangeabilité. La taille d'alésage typique va de 30 à 200 mm, la pression de service se situe entre 7 et 21 MPa et la longueur de course dépasse rarement 3 mètres.

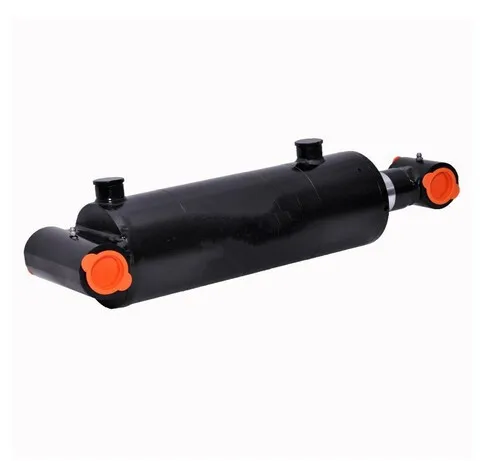

1.2 Vérins hydrauliques soudésutilisez plutôt une structure soudée intégrale. Leur corps de cylindre et leurs embouts sont soudés directement par fusion, sans tirants externes pour limiter la rigidité. Nous les construisons avec des tubes en acier sans soudure plus épais, de sorte que les pressions nominales standard atteignent 16 à 31,5 MPa, et les unités robustes personnalisées peuvent atteindre 35 MPa. L'alésage atteint un maximum de 500 mm et la course peut dépasser 6 mètres, ce qui est parfait pour les utilisations intensives et à longue course.
2.2 Grâce à leur structure simple, les pièces d'usure telles que les joints et les manchons de guidage peuvent être remplacées rapidement, sans avoir besoin d'équipement de soudage professionnel ou d'outils sophistiqués. Même un mécanicien généraliste peut effectuer la maintenance, ce qui réduit efficacement les temps d'arrêt des équipements.
2.3 Cependant, leurs limites sont également assez claires : capacité de pression limitée et résistance aux chocs seulement moyenne. Dans des environnements soumis à des vibrations prolongées et à des chocs fréquents, les tirants ont tendance à s'étirer et les écrous à se desserrer, ce qui peut entraîner des fuites d'huile ou une diminution de la précision. Par conséquent, ils sont plus adaptés aux applications avec une pression modérée, un environnement propre et des charges stables.
3.1 Les vérins hydrauliques soudés, avec leur construction entièrement soudée sans tirant, offrent une conception plus compacte et une rigidité supérieure. Ils résistent à des charges latérales et à des forces d'impact plus importantes et maintiennent des performances stables dans des environnements difficiles tels que des températures élevées, une poussière importante, une humidité élevée et des charges lourdes. Dans le même espace d'installation, un cylindre soudé peut accueillir un alésage plus grand et une course plus longue.
3.2 Le principal inconvénient est que la réparation sur site est presque impossible si le corps du cylindre ou les soudures sont endommagés. Des retouches en usine sont nécessaires, ce qui entraîne des temps d'arrêt plus longs et des coûts de maintenance plus élevés. De plus, en raison de leur haut degré de personnalisation, ils sont moins flexibles dans la production en série que les vérins à tirant.
Équipements d'automatisation, machines-outils, machines de moulage par injection et machines d'emballage
Systèmes hydrauliques de petite et moyenne taille et équipements standards
Scénarios qui exigent une grande commodité de maintenance et des délais de livraison courts
Machines de construction, machines minières et équipements métallurgiques
Équipements lourds pour l'énergie marine, offshore, photovoltaïque et éolienne
Projets personnalisés à haute pression, à longue course, dans des conditions difficiles et non standard
Pour résumer la logique de sélection issue de l’expérience du monde réel :
Si la pression de service est inférieure à 21 MPa, les applications sont standard et un entretien facile est votre priorité → optez pour un vérin hydraulique à tirant.
Si la pression de service dépasse 21 MPa, les impacts sont violents, l'espace est restreint ou l'environnement est difficile → choisissez un vérin hydraulique soudé.
Ce sont tous deux des produits solides et éprouvés. Ce n'est que lorsque vous associez le cylindre aux exigences réelles du travail, aux paramètres d'utilisation et aux soins à long terme que vous pourrez obtenir la meilleure valeur et réduire les pannes au minimum.
