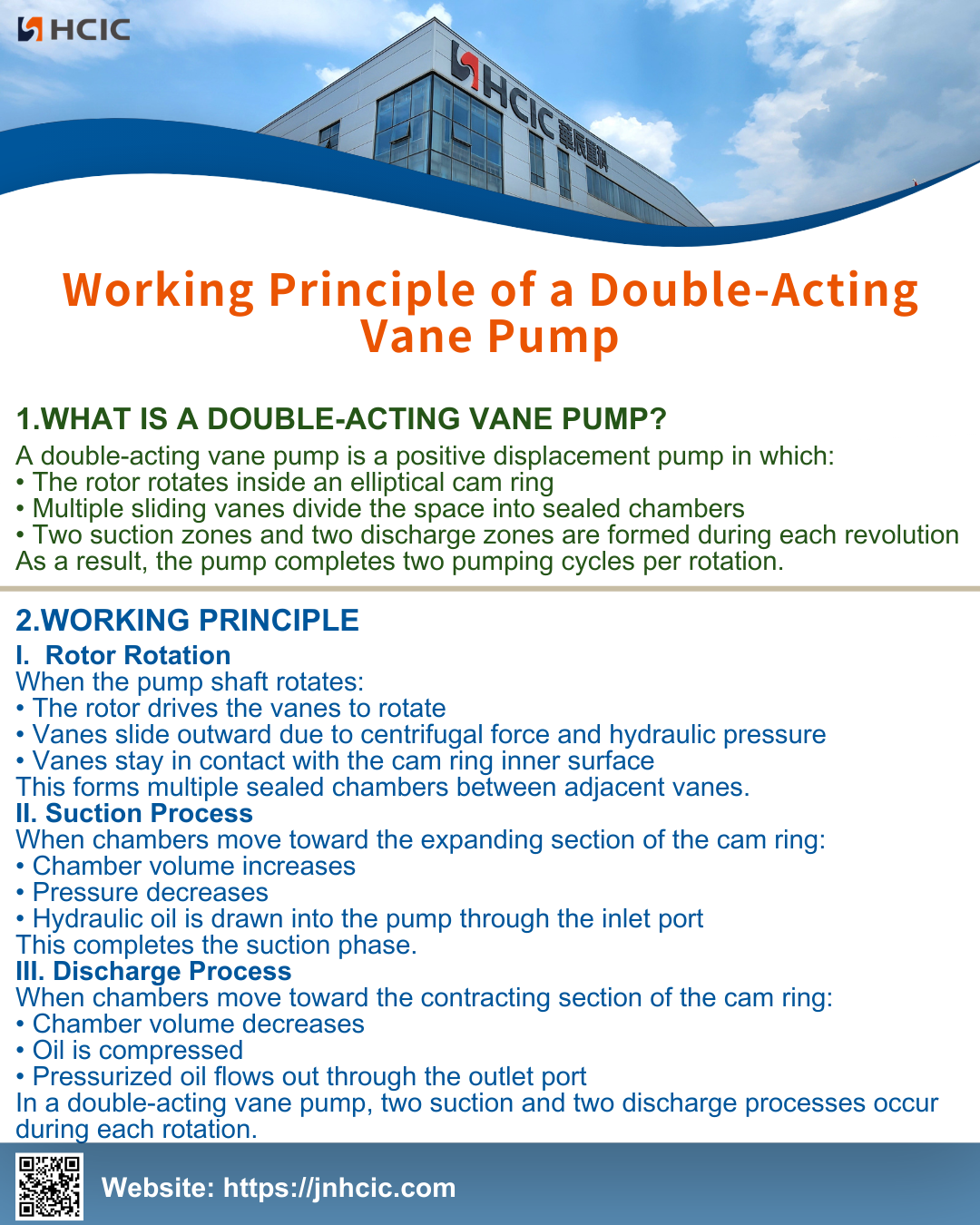

Une pompe à palettes double effet est une pompe volumétrique dans laquelle :
• Le rotor tourne à l'intérieur d'un anneau à cames elliptique
• Plusieurs aubes coulissantes divisent l'espace en chambres scellées
• Deux zones d'aspiration et deux zones de refoulement sont formées à chaque tour
En conséquence, la pompe effectue deux cycles de pompage par rotation.
Lorsque l'arbre de la pompe tourne :
• Le rotor entraîne les aubes en rotation
• Les aubes glissent vers l'extérieur en raison de la force centrifuge et de la pression hydraulique.
• Les aubes restent en contact avec la surface intérieure de l'anneau à cames
Cela forme plusieurs chambres scellées entre les aubes adjacentes.
Lorsque les chambres se déplacent vers la section en expansion de l'anneau à came :
• Le volume de la chambre augmente
• La pression diminue
• L'huile hydraulique est aspirée dans la pompe par l'orifice d'entrée.
Ceci termine la phase d’aspiration.
Lorsque les chambres se déplacent vers la section de contraction de l'anneau à came :
• Le volume de la chambre diminue
• L'huile est comprimée
• L'huile sous pression s'écoule par l'orifice de sortie
Dans une pompe à palettes à double effet, deux processus d'aspiration et deux processus de refoulement se produisent à chaque rotation.
