Calculs de flambage des vérins hydrauliques : pourquoi la longueur de course prime sur la force de poussée nominale

I. Le danger : lorsqu'une bouteille de « 3 000 psi » tombe en panne à 1 200 psi

 Une erreur courante et coûteuse dans la conception hydraulique consiste à calculer la force de poussée du vérin uniquement en utilisant la pression hydraulique et la surface du piston :

                                                                           F = P × Apiston

Selon cette formule simple, un cylindre d'alésage de 4 pouces à 3 000 psi poussera avec environ 37 700 lb (167,7 kN) de poussée. Si la course du cylindre n’est que de 12 pouces, la tige supporte facilement cette charge.

Cependant, étendez ce même cylindre jusqu'à une course de 60 pouces ou 80 pouces, et l'application de cette même poussée de compression de 37 700 lb fera souvent casser ou courber de manière permanente la tige du piston comme un cure-dent, souvent lorsque la pression du système n'a atteint que 1 000 à 1 500 psi.

Ce mode de rupture catastrophique n’est pas une rupture de limite d’élasticité en traction du matériau ; il s'agit d'un flambage élastique de colonne. Dans les applications à course longue, la stabilité structurelle de la tige de piston fine l'emporte complètement sur la pression nominale du canon.

II. La physique deCylindre hydrauliqueFlambage : théorie de la colonne d'Euler

Quand unvérin hydrauliques'étend sous charge de compression, l'ensemble se comporte comme une colonne structurelle longue et mince. La charge de compression théorique maximale qu'un poteau mince peut supporter avant que l'instabilité latérale ne se produise est régie par la formule de flambement critique d'Euler :

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Où:

• Fcr = Charge critique de flambement d'Euler (N ou lbf)
• E = Module d'élasticité du matériau de la tige (pour un acier au carbone/allié typique, E ≈ 200 à 210 GPa ou 29 × 10⁶ psi)
• I = Moment d'inertie surfacique de la section transversale de la tige ronde pleine (m⁴ ou in⁴)
• L = Distance d'installation totale étendue entre les points de montage (m ou pouces)
• K = Facteur de longueur de colonne efficace basé sur les conditions de montage du vérin
• Le = K · L = Longueur effective de flambement

III. Calcul du moment d'inertie des tiges solides :

Pour une tige de piston ronde pleine de diamètre dr :

                                                                            je = π dr⁴ / 64

Notez que le moment d'inertie dépend de la quatrième puissance du diamètre de la tige (dr⁴). Cela signifie qu’une légère augmentation du diamètre de la tige crée une augmentation massive de la résistance au flambement :

• L'augmentation du diamètre d'une tige de 2,0 pouces à 2,5 pouces (une augmentation de 25 % du diamètre) augmente la résistance au flambage de 144 % (2,44 ×).

IV. Calcul de la charge de travail sûre et des facteurs de sécurité recommandés

Ne faites jamais fonctionner unvérin hydrauliqueproche de sa limite critique de flambement Fcr. En fonctionnement réel,vérins hydrauliquesfaites l'expérience de petites excentricités, d'un jeu mineur des broches, de pics d'accélération et de charges latérales inévitables.

La poussée de conception admissible Jachère doit inclure un facteur de sécurité rigoureux Sf :

                                                                           Jachère = Fcr / Sf

Lignes directrices sur les facteurs de sécurité recommandés :

• Machines industrielles stationnaires (propres, guidées) : Minimum Sf ≥ 2,5 à 3,0
• Machinerie mobile générale (remorques à benne basculante, chargeuses, équipements de traitement des déchets) : Minimum Sf ≥ 3,0 à 3,5
• Risque élevé / Levage de personnel (plates-formes aériennes, camions-grues, grues mobiles) : Minimum Sf ≥ 3,5 à 4,5

V. Rapport d’élancement et transition vers la formule de Johnson

La formule d’Euler suppose une flexion purement élastique et n’est valable que pour les poteaux minces où le rapport d’élancement λ dépasse le seuil de transition du poteau λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Où rg = √I/A = dr / 4 est le rayon de giration.

Pour l'acier chromé typique 1045 ou 4140, le seuil de transition λc ≈ 85 à 105 :

• Si λ > λc (tiges longues et fines) : utiliser la formule d'Euler (défaillance par instabilité élastique).
• Si λ ≤ λc (tiges courtes à moyennes) : utiliser la formule parabolique de Johnson ou la limite d'élasticité standard (rupture par limite d'élasticité en compression ou flambement inélastique).

VI. 4 oublis techniques courants des constructeurs OEM qui provoquent des tiges pliées

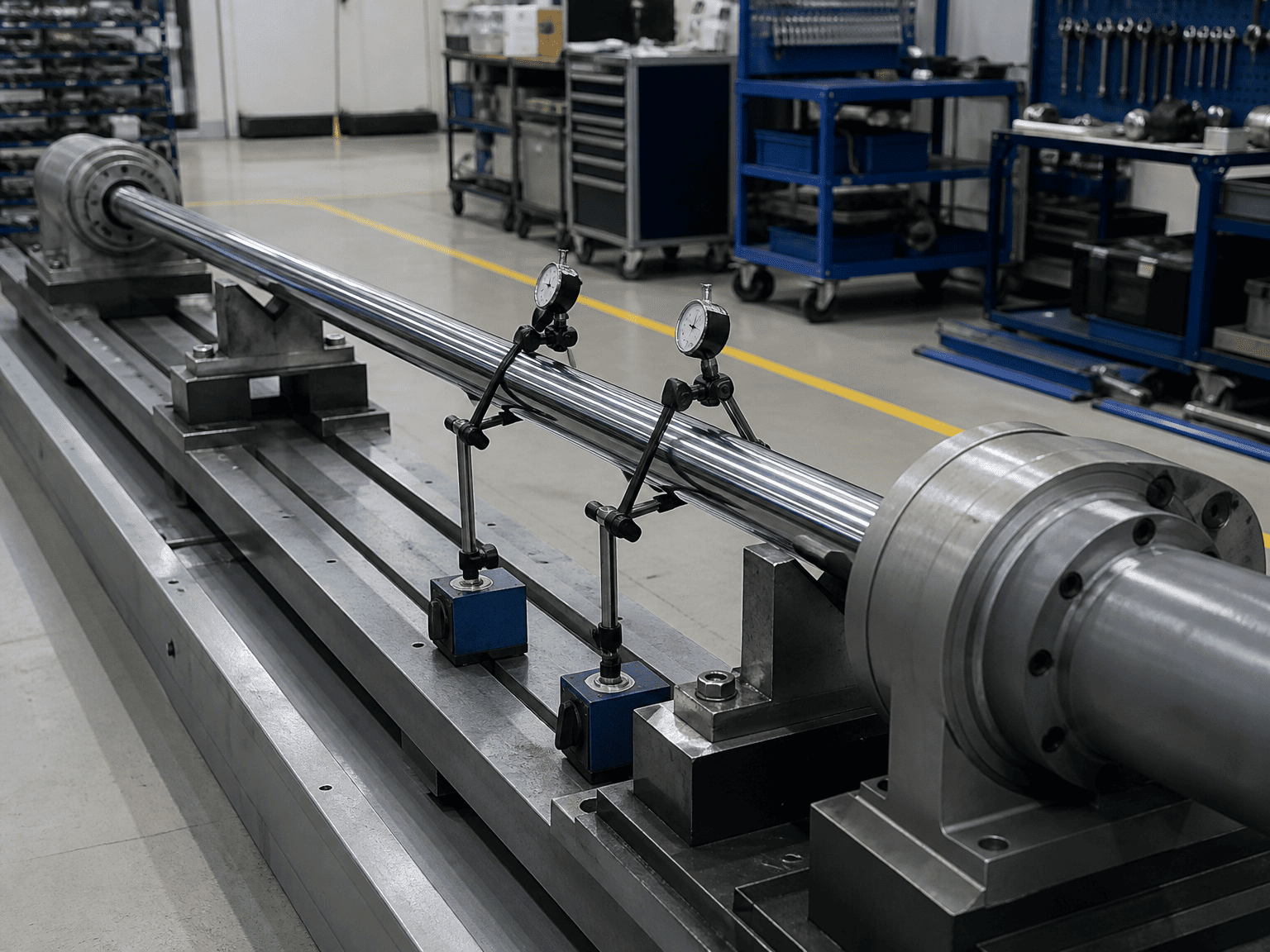

1. Calcul du flambement à la longueur rétractée au lieu de la longueur entièrement déployée :Le moment le plus vulnérable se produit lorsque la tige est à 100 % de sa course où L est à son maximum.
2. Ignorer l'affaissement horizontal sous le poids mort :Sur les longs vérins horizontaux (course > 2 mètres), la lourde tige chromée s'affaisse légèrement sous l'effet de la gravité, créant une charge excentrique intégrée qui accélère le flambage.
3. En supposant que les supports de broches restent sans friction :Au fil du temps, les axes de pivot rouillés ou non graissés se grippent, transformant un support de pivot en un joint partiellement verrouillé et soumis à une contrainte de couple qui induit des moments de flexion.
4. Négliger les circuits de régénération :Les circuits différentiels/régénération soumettent les côtés du capuchon et de la tige à la pleine pression de la pompe, maintenant la pleine force de poussée de la colonne tout en diminuant la marge structurelle.

VII. Ce qu'il faut envoyer lors du dimensionnement des vérins à longue course avec HCIC

Pour obtenir une vérification complète du flambage et un examen des colonnes FEA par les ingénieurs HCIC, fournissez :

1. Alésage, course et pression de décharge hydraulique maximale du vérin de fonctionnement
2. Géométrie de montage de la machine et dessin du support de pivot (pour confirmer le facteur K)
3. Orientation de montage (poussée horizontale, verticale vers le haut/bas ou arc angulaire)
4. Contraintes de guidage externes (charge libre non guidée vs rails coulissants linéaires de précision)
5. Cycle de service, vitesses de cycle de fonctionnement et conditions environnementales
