Cavitation et aération des cylindres hydrauliques : Atelier d'investigation scientifique sur la pression négative et les piqûres de pistons

● 2026-09-30 ● - ● Laissez-moi un message

I. Le symptôme : lorsqu'unCylindre hydrauliqueDevient spongieux et crie

Peu de choses frustent plus une équipe de maintenance d'équipement lourd qu'une flèche ou un vérin de décharge qui commence soudainement à vibrer, à se déplacer avec un décalage spongieux irrégulier et à émettre un fort bruit de cliquetis comme une poignée de billes dégringolant à travers les tubes d'acier.

Lorsque les mécaniciens démontent le cylindre, ils s’attendent à trouver de l’huile sale ou un joint déchiré. Au lieu de cela, ils trouvent la face en acier solide de la couronne du piston et les lèvres intérieures des ports d'huile parsemées de cratères rugueux et givrés qui semblent avoir été détruits par une chevrotine miniature.

Il ne s’agit pas d’une usure de particules abrasives. Il s'agit de la cavitation et de l'aération des cylindres hydrauliques, deux phénomènes fluides étroitement liés mais fondamentalement distincts qui détruisent les surfaces métalliques de précision, cuisent les joints en élastomère et compromettent la sécurité des machines.

II. Cavitation vs Aération : Comprendre la vraie différence

Dans les rapports de service sur site, les techniciens regroupent fréquemment la cavitation et l'aération sous l'étiquette générique « air dans les conduites ». Comprendre comment chacun se produit est essentiel pour corriger la véritable cause profonde :

2.1 Cavitation vapeur (ébullition à partir d'une pression négative)

La cavitation se produit lorsque la demande de pétrole d'un côté de lavérin hydrauliqueLe piston dépasse la vitesse à laquelle l'huile peut physiquement entrer.

  • Lorsque la pression locale chute en dessous de la pression de vapeur de l’huile hydraulique, le liquide bout littéralement à température ambiante, formant des millions de minuscules bulles de vapeur microscopiques.
  • Lorsque ces cavités de vapeur se déplacent de la zone basse pression vers l’huile à haute pression, elles implosent en quelques nanosecondes.
  • Chaque micro-implosion génère des micro-jets concentrés de fluide se déplaçant à des vitesses supersoniques, frappant les surfaces métalliques environnantes avec des forces d'impact localisées dépassant des dizaines de milliers de livres par pouce carré. Cet effet physique de marteau fatigue le métal jusqu'à ce que des micro-éclats se détachent de la surface.

 2.2 Aération (ingestion mécanique d'air)

L'aération est la contamination de l'huile hydraulique par de l'air atmosphérique libre aspiré dans le circuit depuis l'environnement extérieur.

  • L'air pénètre par des colliers de serrage d'aspiration qui fuient, des joints d'arbre endommagés sur la pompe principale, des raccords de tuyauterie desserrés, de faibles niveaux de liquide dans le réservoir ou des conduites de retour de réservoir turbulentes se déversant au-dessus de la surface du fluide.
  • Contrairement aux bulles de vapeur, l’air libre ne s’effondre pas instantanément ; il forme une émulsion laiteuse et mousseuse qui transforme le fluide hydraulique relativement incompressible en un ressort pneumatique souple et rebondissant.

III. 4 signes avant-coureurs à repérer sur le terrain

Vérification diagnostique Cavitation Aération
Signature sonore Bruit aigu et dur de cliquetis ou de grincement (comme du gravier ou des billes qui claquent à l'intérieur du corps du cylindre ou du bloc de soupapes). Des gémissements ou des gémissements aigus qui deviennent de plus en plus forts à mesure que l'huile se réchauffe.
Qualité du mouvement Hésitation lors du changement de direction initial suivie d'une embardée brusque sous charge. Extension continue du cylindre spongieux, élastique ou gonflable ; dérive sous charge statique.
Aspect fluide L'échantillon d'huile semble clair dans le réservoir, mais les composants présentent des piqûres localisées. L’échantillon d’huile à l’intérieur du voyant semble laiteux, mousseux ou trouble avec de la mousse visible.
Température de fonctionnement Points chauds localisés sévères sur les blocs de vannes ou les coudes des orifices de cylindre. Surchauffe rapide de l'ensemble du réservoir en raison de la compression continue de l'air.

IV. Où se produisent les dommages à l’intérieur du cylindre

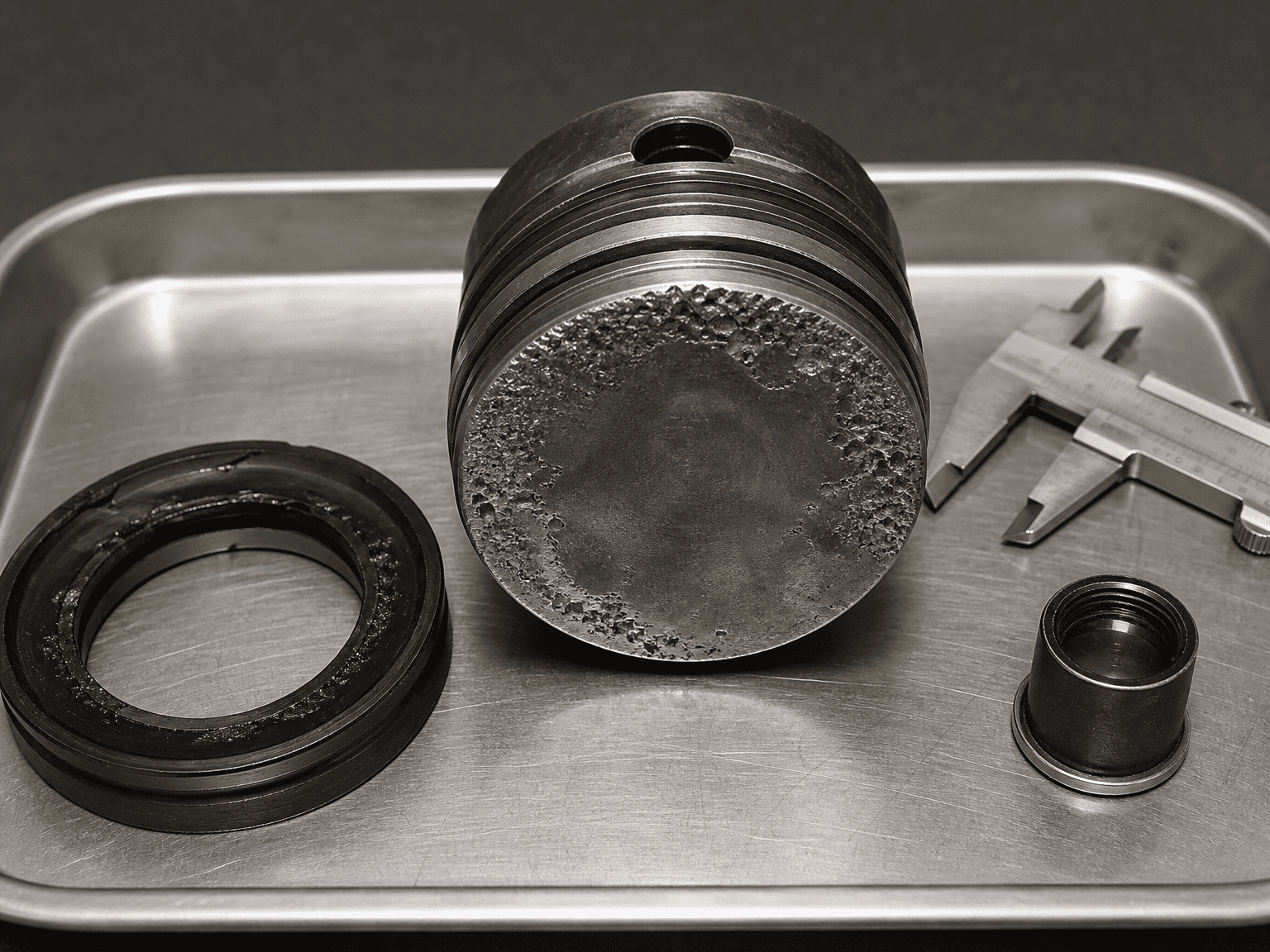

hydraulic cylinder piston crown frosted cavitation pitting and scorched seal failure teardown

Lorsque les systèmes hydrauliques souffrent de cavitation et d’aération chroniques, les dommages physiques se concentrent dans des zones spécifiques à haute vitesse :

4.1 Faces de la couronne du piston :La face circulaire plate du piston présente des amas de micro-puces profondes et givrées où des vides de vapeur qui s'effondrent frappent à plusieurs reprises le métal de base.

4.2 Orifices internes du port pétrolier :Les transitions abruptes à angle droit, là où l'huile hydraulique pénètre dans le corps du cylindre, subissent une érosion et un arrondi importants des bords.

4.3 Joints de tige de piston et bagues d'usure :Les bulles d'air entraînées subissent une compression adiabatique rapide, créant des pics de chaleur localisés qui brûlent, glacent et transforment les lèvres flexibles du joint en polyuréthane en flocons cassants ressemblant à du charbon de bois.

4.4 Parois aiguisées par baril de cylindre :Près des extrémités de la course, des micro-jets enlèvent le film protecteur d'huile lubrifiante, permettant ainsi une éraflure directe métal sur métal entre les bandes de guidage du piston et l'alésage du tube poli.

V. Les 4 principaux déclencheurs de fonctionnement sur les équipements mobiles et industriels

5.1 Charges gravitaires dépassantes (le cylindre en fuite)

Lorsqu'une flèche de pelle lourde, une benne de remorque ou un mât de chariot élévateur descend rapidement sous son propre poids, la gravité tire la tige du vérin vers le bas plus rapidement que la pompe hydraulique ne peut fournir de l'huile au côté du capuchon. Le cylindre devient une seringue géante, créant un vide interne intense qui fait bouillir le flux d’huile entrant.

5.2 Démarrages matinaux froids d’hiver

L’huile hydraulique froide, épaisse et à haute viscosité, a du mal à s’écouler à travers les crépines d’aspiration étroites et les longs tuyaux d’alimentation. Lorsqu'un opérateur fait tourner le moteur à plein régime immédiatement après le démarrage, la pompe s'affaiblit, créant un vide important et envoyant un flux de fluide cavitant directement vers les actionneurs.

5.3 Bouchons de reniflard de réservoir obstrués

À mesure que les vérins à longue course s'étendent, le niveau de liquide à l'intérieur du réservoir hydraulique diminue considérablement. Si le bouchon du reniflard du réservoir est recouvert de boue, de poussière ou de glace, l'air atmosphérique ne peut pas entrer pour égaliser le volume. Un vide partiel se développe à l’intérieur du réservoir, obstruant la conduite d’aspiration de la pompe.

5.4 Déflecteurs de réservoir et conduites de retour mal placés

Si l’huile de retour plonge dans le réservoir au-dessus du niveau du liquide comme une cascade, elle entraîne de l’air dans l’huile. Sans déflecteurs de réservoir adéquats pour permettre aux bulles d'air de remonter à la surface et de s'évacuer, la pompe aspire immédiatement ce mélange mousseux dans les cylindres.

VI. Solutions au niveau du circuit pour éliminer la cavitation et l'aération

Corriger la cavitation du cylindre nécessite de s'attaquer à la dynamique du circuit qui permet à une pression négative de se former :

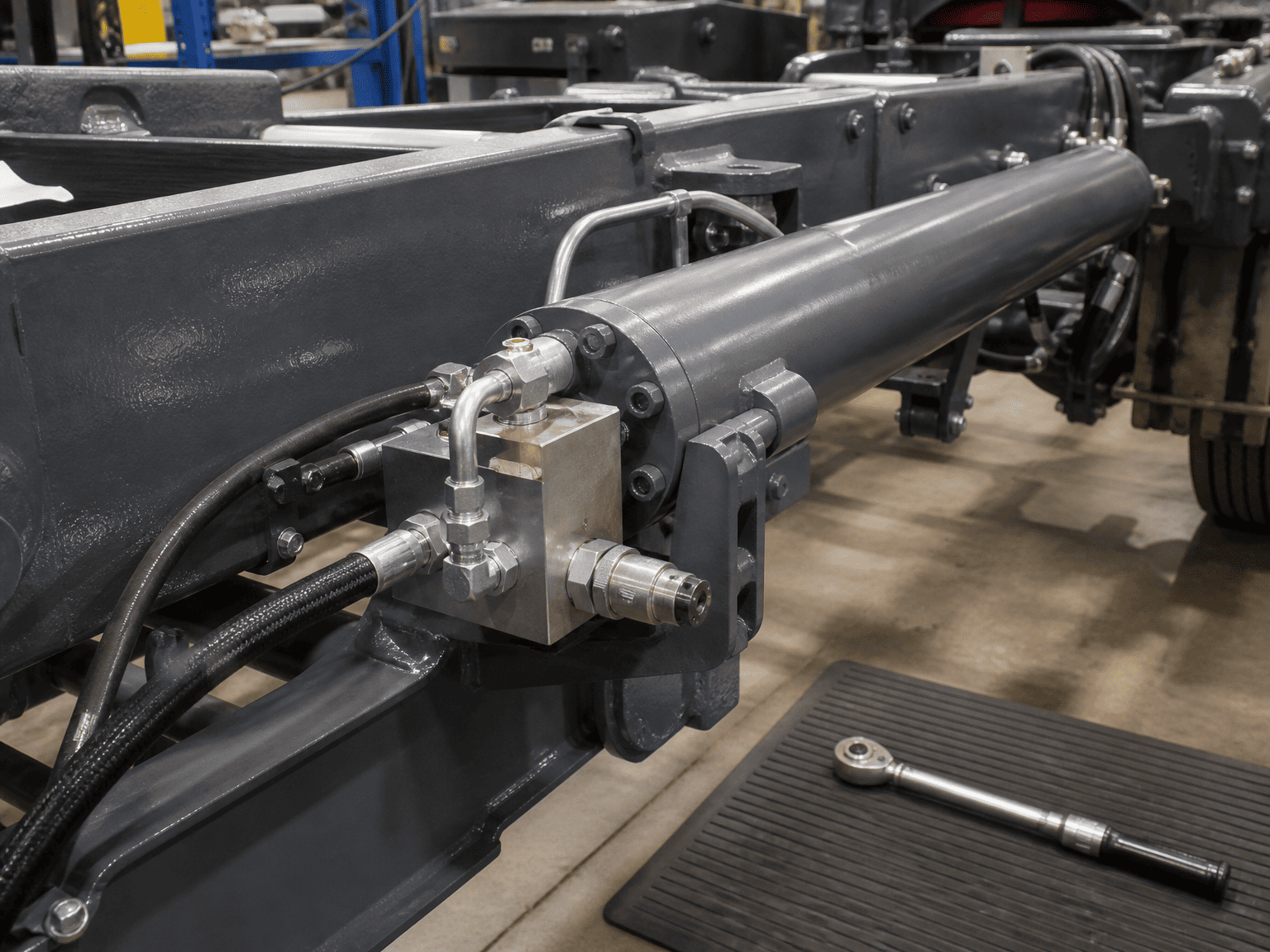

hydraulic cylinder integrated anti cavitation check valve and counterbalance manifold installation

  • Installez des clapets anti-retour d'appoint anti-cavitation : sur les circuits avec des charges rapides ou en dépassement, installez un clapet anti-retour anti-cavitation dédié entre l'orifice de travail du cylindre et la conduite du réservoir. Si l'extension du cylindre demande plus d'huile que la pompe n'en fournit, le clapet anti-retour s'ouvre librement, permettant à l'huile du réservoir de combler le vide.
  • Soupapes d'équilibrage (surcentre) correctement dimensionnées : les soupapes d'équilibrage créent une contre-pression contrôlée du côté retour du cylindre, empêchant la gravité de s'enfuir avec la charge et garantissant le maintien d'une pression positive tout au long de la course.
  • Maintenir la taille minimale des conduites d'aspiration : assurez-vous que les conduites d'aspiration de la pompe sont surdimensionnées, courtes, droites et conçues pour un service de vide continu sans s'effondrer à l'intérieur.
  • Prévoyez un temps de séjour adéquat pour la désaération du réservoir : dimensionnez le réservoir d'huile de manière à ce que le fluide reste tranquille pendant plusieurs minutes entre les cycles, permettant ainsi aux microbulles dissoutes de flotter naturellement.

VII. Liste de contrôle de diagnostic sur le terrain pour les équipes de maintenance

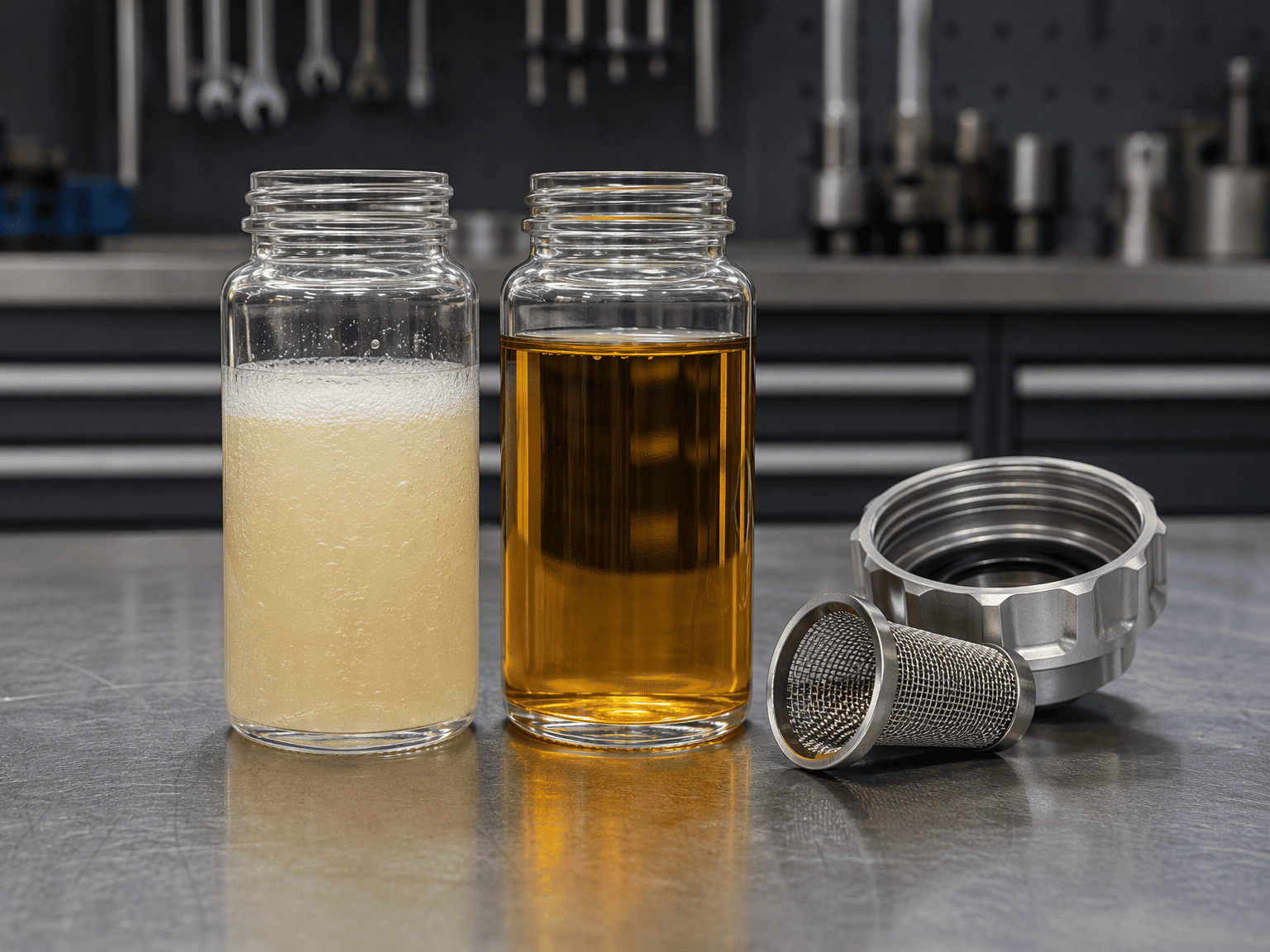

aerated foamy milky hydraulic oil versus clean fluid sample and reservoir breather cap inspection

Avant de remplacer un cylindre bruyant ou endommagé :

  • Inspectez le voyant d'huile : le liquide est-il laiteux, trouble ou recouvert de mousse stable ?
  • Vérifiez les bouchons de reniflard du réservoir pour déceler de la poussière ou de l'humidité gelée.
  • Inspectez les colliers et les raccords des tuyaux d'aspiration de la pompe pour déceler les connexions desserrées qui pourraient aspirer de l'air sous vide.
  • Vérifiez que les conduites de retour s'écoulent bien en dessous du niveau minimum d'huile dans le réservoir.
  • Testez les réglages pilotes de la soupape d’équilibrage pour vous assurer que le cylindre ne peut pas chuter plus rapidement que la capacité de refoulement de la pompe.
  • Inspectez la face du piston du cylindre et les gorges des orifices avec un endoscope pour détecter les piqûres de cavitation givrées caractéristiques.

VIII. Limite technique et clause de non-responsabilité en matière de diagnostic

Ce guide décrit les indicateurs de diagnostic mécanique standard et les meilleures pratiques en matière de circuit hydraulique. Les machines multi-axes complexes, les circuits à cylindrée variable à détection de charge et les entraînements hydrostatiques en boucle fermée nécessitent un enregistrement de la pression transitoire spécifique au circuit et une analyse des fluides pour isoler les causes profondes.*

IX. Consultez HCIC pour l’ingénierie des vérins hydrauliques personnalisés robustes

HCIC conçoit et fabrique des vérins hydrauliques personnalisés robustes avec une géométrie d'orifice optimisée, des galeries internes à haut débit et des soupapes d'équilibrage intégrées pour résister à des cycles de service sévères.
