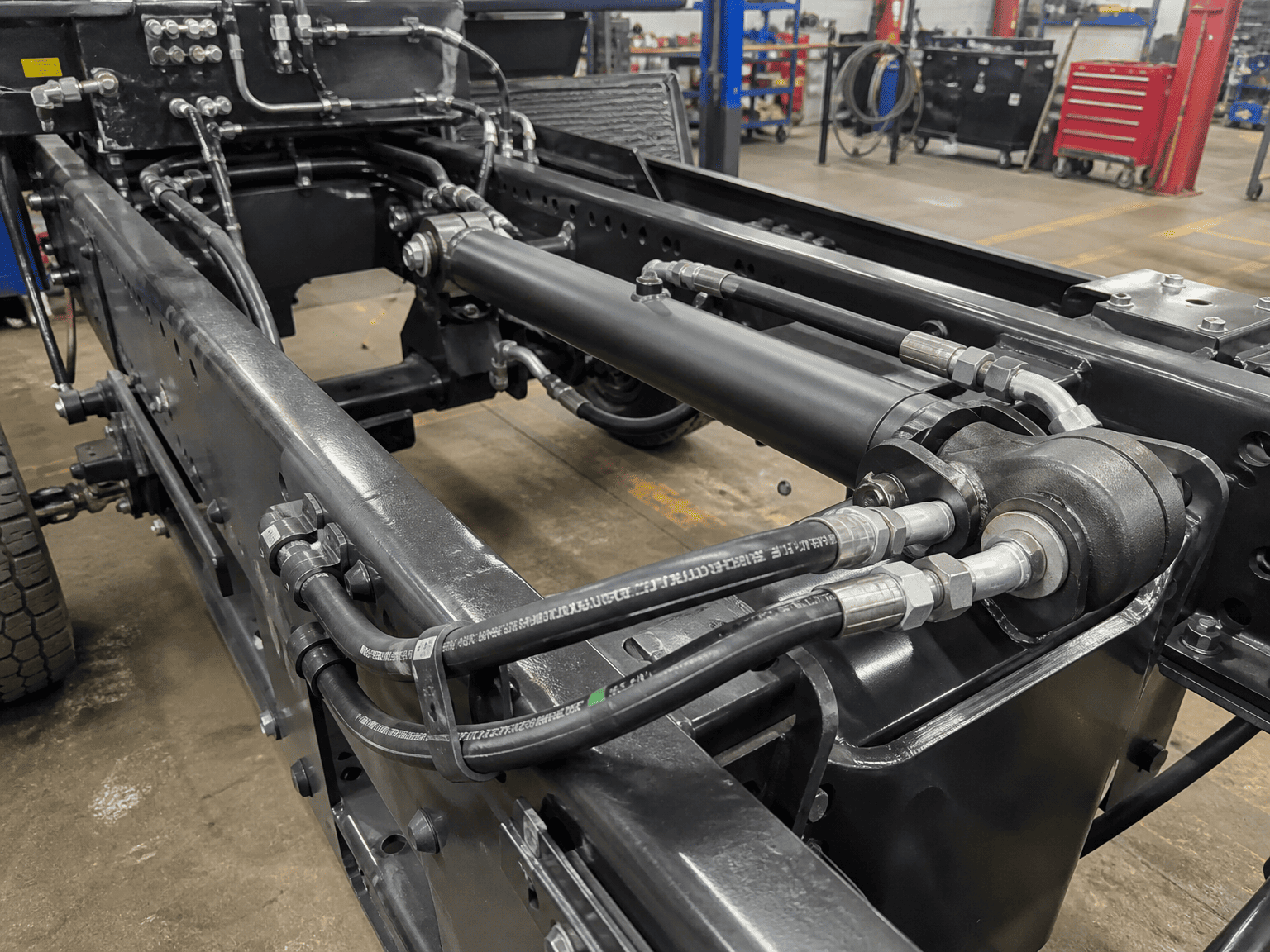

Quand unvérin hydrauliqueSi le moteur ne parvient pas à atteindre la vitesse de cycle prévue ou s'il chauffe très chaud après trente minutes de fonctionnement, les ingénieurs blâment souvent la pompe hydraulique ou le distributeur. Dans l'atelier, cependant, la cause fondamentale est souvent bien plus simple : les orifices des bouteilles et la plomberie de raccordement sont largement sous-dimensionnés pour le débit requis.
Le fluide forcé à travers un orifice restreint se comporte comme de l’eau projetée à travers un tuyau d’arrosage pincé. La vitesse monte en flèche, l'écoulement laminaire s'effondre en violentes turbulences et des chutes de pression massives se développent dans la gorge du port. Cette restriction convertit la précieuse puissance hydraulique directement en chaleur destructrice, ralentit les courses d'extension rapides et peut même déclencher une cavitation localisée ou une éruption de joint à contre-pression lors d'une rétraction par gravité à grande vitesse.
Obtenir le bon dimensionnement de votre port ne consiste pas seulement à faire correspondre le taraud qui se trouve dans le berceau à outils. Cela nécessite d’équilibrer la vitesse du fluide sur chaque ligne de fonctionnement pour garantir une fourniture d’énergie silencieuse, économe en énergie et sans fuite.
La vitesse du fluide détermine si l'huile s'écoule doucement dans des lignes parallèles (écoulement laminaire) ou si elle s'agite violemment avec une résistance de friction élevée (écoulement turbulent). Les constructeurs d'équipements industriels et mobiles suivent des directives strictes en matière de vitesse dans différentes branches de circuits :
| Type de branche/ligne de circuit | Vitesse recommandée (m/s) | Vitesse recommandée (pieds/s) |
|---|---|---|
| Conduites d'aspiration de pompe | 0,5 à 1,2 m/s | 2,0 à 4,0 pieds/s |
| Conduites de retour (basse pression) | 1,5 à 2,5 m/s | 5,0 à 8,0 pieds/s |
| Conduites de pression continue | 3,0 à 5,0 m/s | 10,0 à 16,0 pieds/s |
| Conduites intermittentes à haut débit | Jusqu'à 6,0 m/s | Jusqu'à 20,0 pi/s (service court) |
| Gorges des ports du cylindre | 3,5 à 5,5 m/s | 12,0 à 18,0 pieds/s |
Dansvérins à simple tige et double effet, l'huile sortant de l'extrémité du capuchon pendant le flux de rétraction est multipliée par le rapport de surface (souvent 1,5:1 à 2:1). Si une pompe délivre 30 GPM dans la cavité de la tige, **45 à 60 GPM sortent de l'orifice de l'extrémité du capuchon. Si l'orifice du capuchon était dimensionné uniquement pour le débit d'alimentation de 30 GPM, les vitesses de la conduite de retour peuvent dépasser 25 pieds/s, créant une contre-pression massive qui combat la course de rétraction et surchauffe l'ensemble du système.
Utilisez le tableau de référence rapide suivant pour sélectionner la taille minimale recommandée du port du cylindre en fonction du débit de pointe instantané entrant ou sortant du port :
| Débit (GPM) | Débit (L/min) | Bossage de joint torique à filetage droit SAE (ORB) | Bride SAE à 4 boulons (code 61 / code 62) |
|---|---|---|---|
| 1 à 5 gallons par minute | 4 à 19 L/min | SAE #4 (7/16-20) | Sans objet |
| 5 à 12 gal/min | 19 à 45 L/min | SAE #6 (9/16-18) | Sans objet |
| 12 à 22 gal/min | 45 à 83 L/min | SAE #8 (3/4-16) | Bride 1/2" Code 61 |
| 22 à 38 gal/min | 83 à 144 L/min | SAE #10 (7/8-14) | Bride 3/4" Code 61 |
| 38 à 55 gal/min | 144 à 208 L/min | SAE #12 (1-1/16-12) | Bride 1" Code 61 |
| 55 à 90 gal/min | 208 à 340 L/min | SAE #16 (1-5/16-12) | 1-1/4" Code 61/62 |
| 90 à 150 gallons par minute | 340 à 568 L/min | SAE #20 (1-5/8-12) | 1-1/2" Code 61/62 |
| 150+ gallons par minute | 568+ L/min | Bloc collecteur personnalisé | 2" à 3" Code 62 |

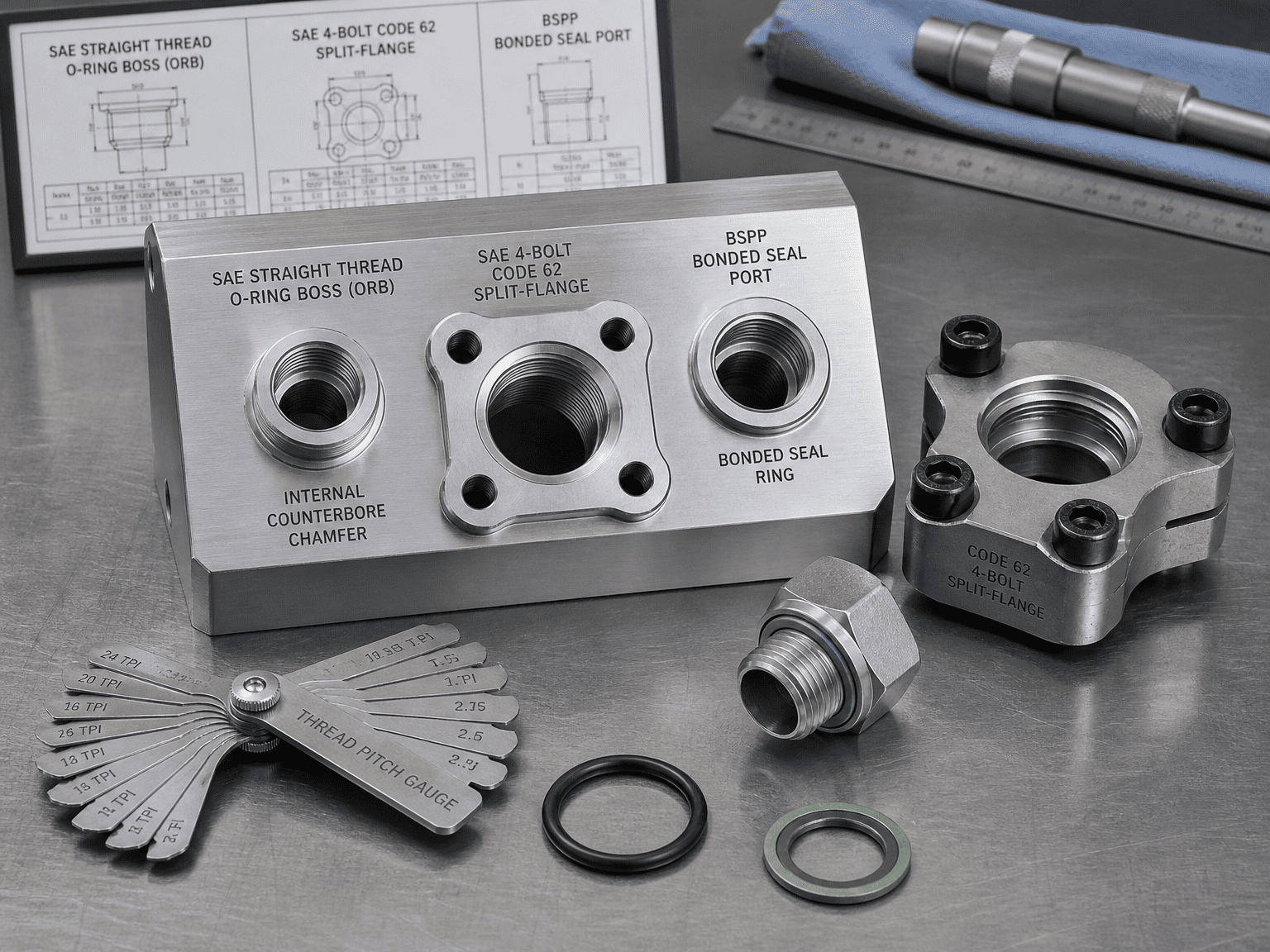

[SAE ORB (boîtier de joint torique)] ===> Joint élastomère radial sans fuite ; préféré jusqu'à 5 000 psi
[ Bride SAE à 4 boulons] ===> Très résistant aux chocs et aux vibrations ; idéal pour les ports à haut débit > 1"
[BSPP (filetage G)] ===> Face plate de la bague d'étanchéité collée ; norme ISO mondiale en dehors de l’Amérique du Nord
[ NPTF (tuyau conique)] ===> Calage métal sur métal ; sujet aux fissures sous contrainte et aux fuites à haute pression
Comment il scelle : Les filetages parallèles droits UN/UNF fournissent une force de serrage mécanique, tandis qu'un joint torique en élastomère s'insère dans un chanfrein à lamage interne usiné.
Pourquoi les équipementiers le préfèrent : Il élimine le risque de fissures trop serrées, permet une orientation réglable du coude à 90 degrés avec des contre-écrous et maintient de manière fiable des pressions jusqu'à 5 000 psi (345 bars) sans suintement.
Comment il scelle : Une lourde bride fendue ou une bride captive serre une tête de bride plate contenant un joint torique frontal directement contre levérin hydrauliquecorps avec quatre boulons haute résistance de grade 8.
Meilleures applications : Indispensable pour les ports de 1 pouce et plus sur les excavatrices minières lourdes, les presses à ferraille de gros tonnage et les grues mobiles. Il résiste aux pulsations mécaniques intenses de la ligne et permet des branchements de ligne compacts sans interférence avec le balancement de la clé.
Comment il scelle : Filetages parallèles avec une bague d'étanchéité collée en élastomère (rondelle Dowty) ou un joint torique retenu contre une surface plane à surface ponctuelle.
Meilleures applications : la norme internationale dominante pour les équipements commerciaux européens, asiatiques et d'exportation, offrant une étanchéité fiable sans fuite équivalente à SAE ORB.
Le mode de défaillance : les filetages de tuyaux coniques dépendent de la déformation du métal le long du flanc du filetage. Sous l’effet de la dilatation thermique, des coups de bélier et des vibrations, la pâte à pipe s’enlève, provoquant des fuites. Un serrage excessif des raccords coniques coince le bossage du port vers l'extérieur, fendant fréquemment les embouts de cylindre soudés.
Même si la taille du filetage de votre port correspond à l'organigramme, des défauts de géométrie interne peuvent toujours étrangler votre cylindre :
Les recommandations en matière de vitesse et de taille de port présentées dans ce guide représentent les meilleures pratiques d'ingénierie conformes aux normes de l'industrie. Pour les applications impliquant des cycles d'asservissement à haute fréquence, des fluides eau-glycol ou des cycles de service sévères, consultez les spécialistes en ingénierie HCIC pour une dynamique des fluides numérique (CFD) complète et une optimisation du collecteur.
