A vérin hydrauliquepeut arriver en bon état tout en étant endommagé avant d'atteindre la machine. Les ports non protégés collectent la contamination. Une tige de piston exposée peut se corroder. Un cylindre stocké dans la mauvaise position peut développer des problèmes d’étanchéité ou de corrosion interne évitables.
C'est pourquoi la réception et le stockage doivent être traités comme faisant partie du processus d'installation et non comme la gestion de l'entrepôt. L'objectif est simple : garder le cylindre propre, protégé et traçable jusqu'à ce qu'un technicien qualifié soit prêt à le connecter.
Ce guide est destiné aux acheteurs OEM, aux équipes de maintenance et aux distributeurs manipulant les vérins hydrauliques avant l'installation. Il se concentre sur le stockage pratique et les contrôles préalables à la mise en service. Il ne remplace pas le manuel produit du fabricant du cylindre ni la procédure de sécurité de la machine.

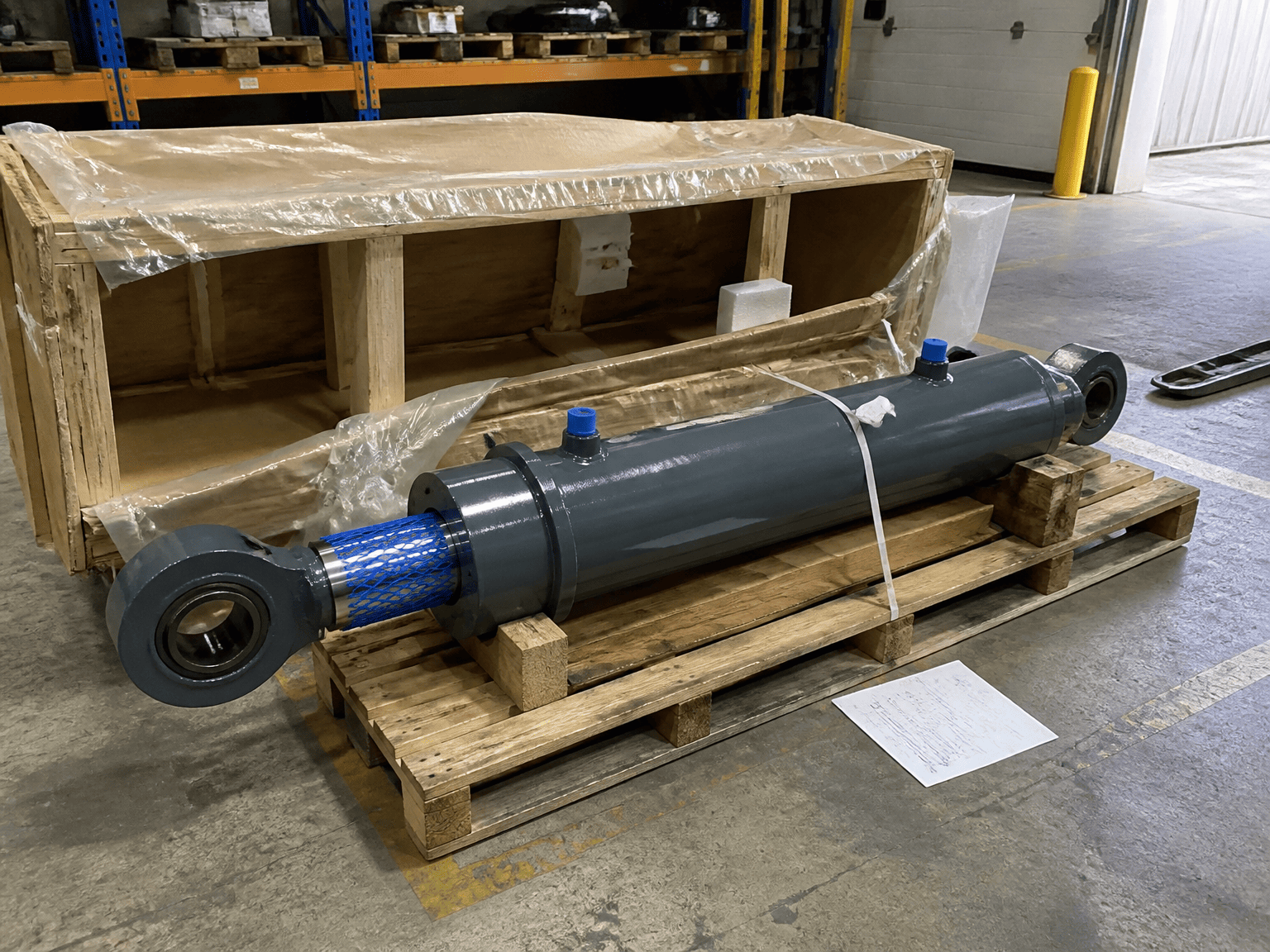

Commencez l'inspection pendant que l'emballage et la protection de transport sont encore en place. Enregistrez le modèle, la quantité, les dommages visibles et tout accessoire manquant. Prendre des photos avant de retirer les matériaux de protection si la caisse, la palette ou le cylindre présente des marques d'impact.
Vérifiez les points suivants :
Les instructions de montage de Hänchen commencent par la vérification de l'intégralité et des dommages de la livraison. C'est une discipline utile pour tout projet de remplacement ou OEM : ne découvrez pas une pièce de montage manquante une fois que le cylindre a déjà été stocké.
Si des dommages sont visibles, isolez l'article et documentez-le avant de nettoyer, peindre ou tenter de déplacer la tige de piston.
Le guide du cylindre Parker indique que les bouchons de protection des ports doivent rester en place jusqu'à l'installation. La raison est pratique. Les ports hydrauliques ouverts offrent un chemin direct à la poussière, aux copeaux métalliques, à l'humidité et à toute autre contamination dans le cylindre.
Ne retirez pas les bouchons simplement pour vérifier le filetage. Confirmez le type de port à partir du dessin ou de la documentation du produit. Lorsque la tuyauterie est prête à être installée, nettoyez les conduites et les raccords avant d'effectuer le raccordement. Parker prévient également que la tuyauterie doit être soigneusement nettoyée pour éliminer les copeaux et les bavures résultant des travaux de filetage ou d'évasement.
Une connexion propre n’est pas seulement une préférence de mise en service. La contamination peut endommager les joints, les vannes et les surfaces finies des cylindres après le démarrage de la machine.
Parker recommande une zone de stockage intérieure avec une atmosphère sèche, propre et non corrosive. Le cylindre doit être protégé de la corrosion interne ainsi que des chocs externes.
La zone de stockage doit également limiter :
N'utilisez pas le cylindre comme support pour d'autres matériaux. Conservez les documents d'identification et de produit avec l'article ou dans un registre d'entrepôt traçable. Un cylindre qui perd son modèle ou ses informations de commande devient plus difficile à vérifier lorsque la machine est enfin prête.
Pour les vérins industriels conventionnels, Parker recommande autant que possible un stockage vertical avec la tige de piston vers le haut. Cette position peut réduire le risque de corrosion dû à la condensation à l'intérieur du cylindre et contribuer à minimiser les dommages aux joints.
La position correcte peut dépendre de la conception du vérin, de la course, du poids, des accessoires installés et des instructions du fabricant. Les vérins télescopiques, les vérins à simple effet et les vérins ayant des exigences particulières en matière de stockage ne doivent pas être placés selon une règle générique d'entrepôt.
Si un cylindre doit être stocké horizontalement, soutenez-le sur des points appropriés afin que le tube, la tige et les accessoires de montage ne soient pas pliés ou endommagés. Empêchez le roulement et protégez la tige du piston du contact avec le support ou le sol.
Si le cylindre est stocké rempli de fluide hydraulique, Parker note que la dilatation du fluide provoquée par les changements de température doit être prise en compte. C'est un point que le fabricant ou l'ingénieur hydraulique doit confirmer avant un stockage à long terme.
La tige de piston est l'une des surfaces les plus importantes à protéger pendant le stockage. La rouille, les bosses et les rayures peuvent endommager le joint et le guide de la tige lorsque le vérin commence à bouger.
Parker recommande de recouvrir les surfaces exposées non peintes, telles que la tige de piston, avec un composé antirouille lorsque l'équipement est stocké à l'extérieur pendant de longues périodes. Le produit de protection et la méthode de retrait appropriés doivent être confirmés en fonction de la finition de la tige, du matériau du joint et de la durée de stockage.
Avant l'installation, inspectez la tige sous un bon éclairage. Rechercher:
Ne polissez pas, ne poncez pas et ne repeignez pas une tige endommagée comme solution rapide. Enregistrez l'état et demandez au fournisseur de cylindres ou à une équipe de réparation qualifiée si la pièce peut être acceptée.
Avant l'assemblage, comparez le cylindre avec le dessin approuvé et les détails de la commande. Confirmez la longueur totale, la course, le style de montage, l'orientation du port, la connexion de l'extrémité de la tige et les accessoires inclus.
Hänchen demande aux installateurs de retirer les bouchons d'étanchéité ou les plaques de recouvrement utilisés pour protéger le produit pendant le transport avant l'assemblage. Retirez ces protections au bon moment : maintenez les ports hydrauliques fermés jusqu'à ce que la tuyauterie et les raccords soient prêts, puis nettoyez la zone de raccordement avant d'ouvrir le circuit.
L'équipe d'installation doit également confirmer que :
Parker et Hänchen soulignent tous deux que l'installation des cylindres est une tâche spécialisée. Suivez les procédures de verrouillage, de levage et de relâchement de pression du constructeur de la machine.
A vérin hydrauliquene doit pas être utilisé pour mettre en place une structure de machine. Après le stockage, l'équipe d'installation doit confirmer que les points de support, les faces de montage et les éléments de la machine connectés se rejoignent sans forcer la mise en place du cylindre. Hänchen conseille un montage sans contrainte et met en garde contre le dépassement des charges latérales autorisées sur la tige de piston.

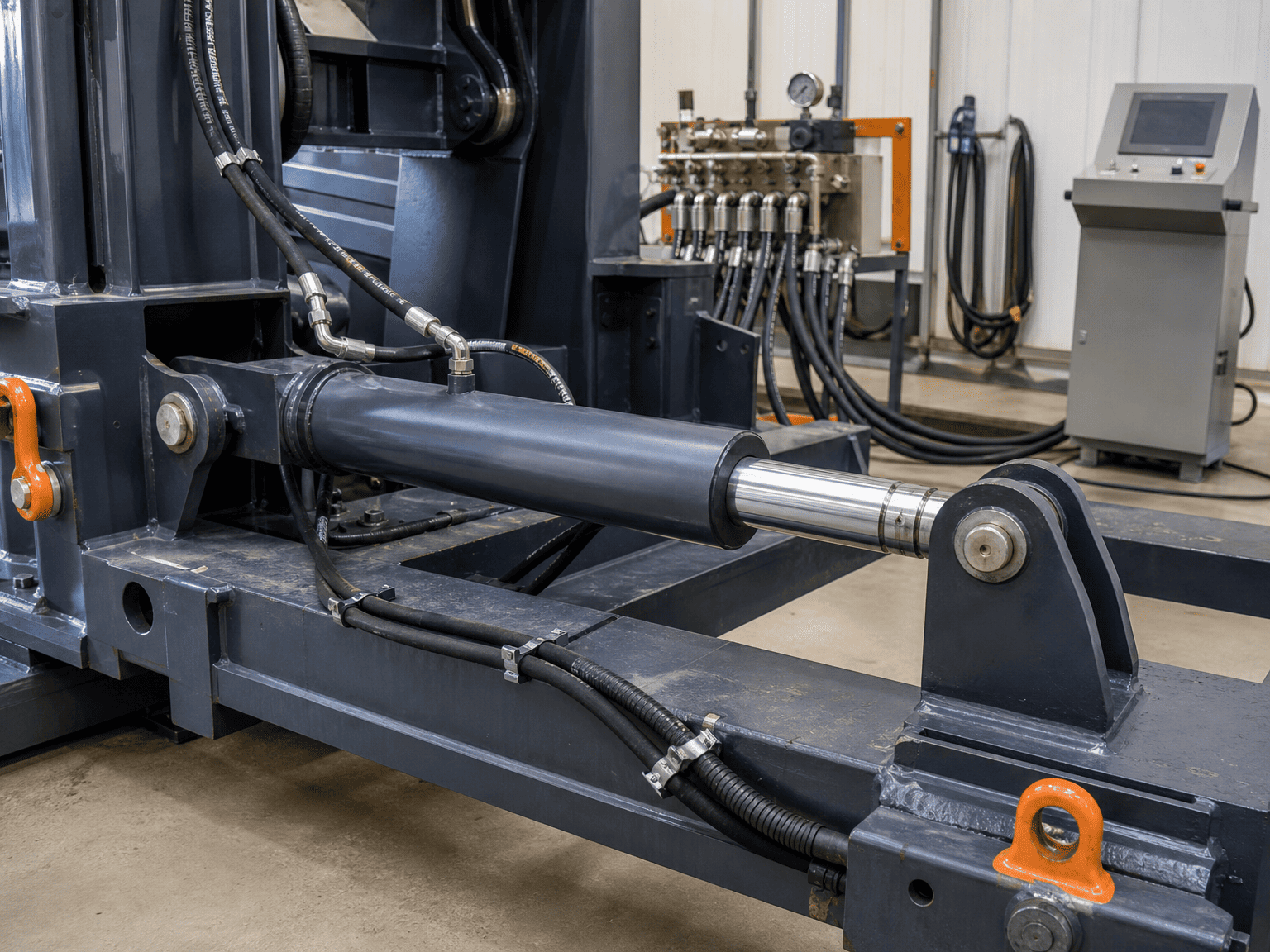

Avant la mise en service, vérifier l'installation du cylindre vers l'extérieur :
- Les faces de montage sont propres et entièrement en place
- Le cylindre est soutenu sans tordre le tube
- La connexion d'extrémité de tige ne force pas la tige latéralement
- La tige peut atteindre les deux extrémités de la course prévue sans contact
- Les flexibles ont suffisamment de liberté de mouvement et ne frottent pas sur le cadre
- Les protections et les pièces à proximité laissent le dégagement requis
Les directives de sécurité de Parker considèrent également l'alignement comme une responsabilité d'installation. Effectuez cette vérification avant d'appliquer la pression, tandis que toute interférence peut toujours être corrigée sans charger le cylindre ou la structure de la machine.
L'air emprisonné dans un vérin hydraulique peut affecter le fonctionnement et le comportement des composants. Les instructions d'installation de Hänchen recommandent de positionner les ports de ventilation en haut, le cas échéant, et de purger le cylindre avant la mise en service.
La procédure exacte de purge dépend de la conception du cylindre et du circuit de la machine. Suivez les instructions du fabricant, contrôlez la pression et assurez-vous que le fluide et l'air évacués ne peuvent pas créer de danger.
Après la purge, Hänchen recommande un mouvement lent, sans charge et à basse pression avant un fonctionnement normal. L’équipe de mise en service doit observer :
- Extension et rétraction en douceur
- Fuites au niveau des ports, des joints et des raccords
- Mouvement et alignement des tiges
- Bruit, bavardage ou impact inattendu
- Mouvement du flexible et contact avec le châssis
- Comportement en fin de course et amortissement, si prévu
Ne passez pas directement du stockage en entrepôt à un test en pleine charge sans cette étape d’inspection contrôlée.
Pour chaque cylindre, conservez un court enregistrement contenant :
- Modèle et référence de série ou de commande
- Date de réception et lieu de stockage
- Dommages liés à l'emballage ou au transport
- État du bouchon de port et de la protection de la tige
- Lieu de stockage et dates d'inspection
- Corrosion visible ou dommages de surface
- Dessin approuvé et manuel d'installation
- Nom de la personne qui l'a publié pour l'installation
Cet enregistrement aide un OEM à séparer les dommages liés au transport, aux dommages liés au stockage et aux dommages liés au fonctionnement lorsqu'un problème apparaît ultérieurement. Cela donne également à l'équipe d'installation un point de départ clair au lieu de s'appuyer sur la mémoire.
Si un cylindre a été stocké pendant une période prolongée, exposé aux intempéries ou reçu avec des dommages de transport, envoyez les informations sur le modèle, les photographies, l'historique de stockage et le dessin d'installation avant de le connecter à la machine. Un fournisseur peut alors aider à distinguer une vérification normale avant l'installation d'une condition nécessitant une réparation ou un remplacement.
Le meilleur résultat de mise en service commence avant le premier test de pression : protégez le cylindre, gardez les ports propres, vérifiez l'installation et enregistrez ce que vous avez trouvé.
