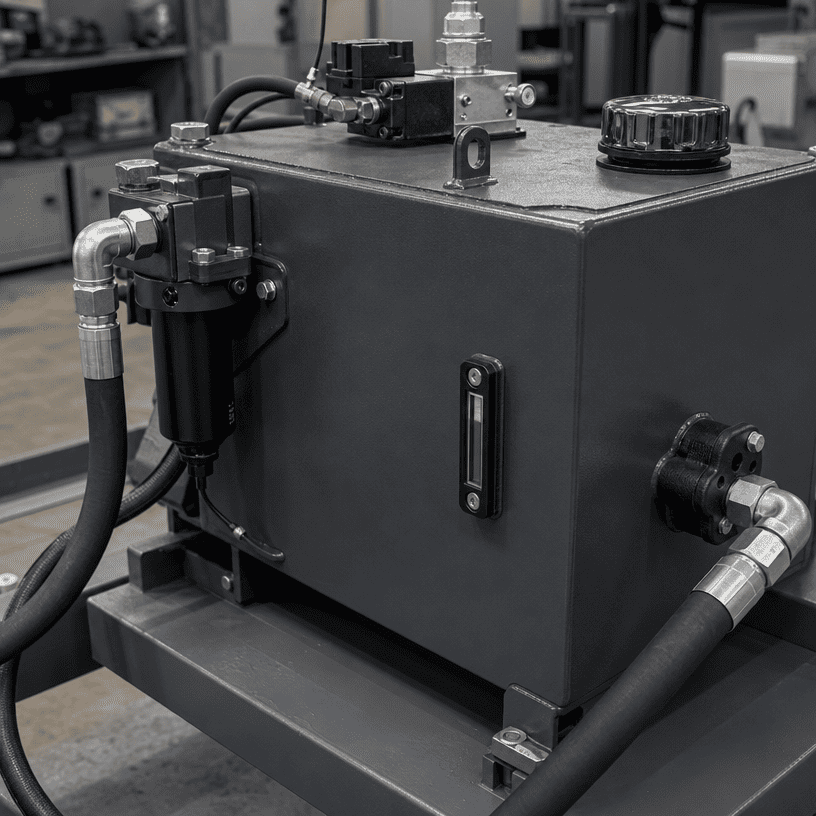

A groupe hydrauliquele réservoir n’est pas seulement un récipient pour le pétrole. Il prend en charge le stockage des fluides, la gestion du flux de retour, l'évacuation de l'air, le transfert de chaleur, le contrôle de la contamination et l'accès aux services. Si le réservoir est choisi uniquement en fonction de ses dimensions extérieures ou d'un volume nominal pratique, l'unité de puissance peut être difficile à mettre en service et à entretenir.
Ce guide offre aux ingénieurs OEM et aux acheteurs d'équipements un moyen pratique d'examiner les exigences en matière de réservoir avant de demander un devis pour une unité de puissance hydraulique. Il ne favorise pas un rapport réservoir/pompe universel. La conception correcte dépend du circuit, du cycle de service, du fluide, de l'espace d'installation et de l'environnement d'exploitation.
Le réservoir doit être défini après avoir compris le circuit hydraulique. Commencez par les actionneurs, les vannes, la disposition des pompes, la séquence de fonctionnement et le débit de retour attendu. Un circuit qui déplace un cylindre par intermittence a des exigences de réservoir différentes de celles d'un système qui fonctionne en continu ou utilise plusieurs actionneurs à la fois.
Recueillez les informations suivantes avant de sélectionner un réservoir :
Cette information devient « De combien de litres avons-nous besoin ? » à une question d’ingénierie plus utile : comment le réservoir doit-il se comporter pendant tout le cycle d’exploitation ?
Les dimensions extérieures d'un réservoir ou le volume indiqué sur la plaque signalétique ne disent pas tout. Une partie du volume du réservoir peut être nécessaire pour l'expansion, l'apaisement du flux de retour, la couverture d'aspiration et le niveau de fonctionnement sûr. Le volume opératoire utilisable est donc différent du volume géométrique total.
La revue de conception doit définir :
- Niveau d'huile normal
- Niveau minimum pour une aspiration fiable de la pompe
- Niveau de remplissage maximum
- Espace pour la dilatation thermique
- Volume libre pour l'évacuation et le retour de l'air
- Accès à la vidange et au nettoyage
La pompe ne doit pas aspirer à un niveau permettant à l'air de pénétrer dans la conduite d'aspiration. Dans le même temps, le réservoir ne doit pas être rempli à un niveau tel que l'expansion ou le retour d'agitation crée un problème secondaire. Les niveaux finaux doivent être définis en fonction des conditions réelles du fluide et de la machine.
L'huile de retour peut pénétrer dans le réservoir avec vitesse, chaleur et air entraîné. Si l'orifice de retour est trop proche de la sortie d'aspiration, la pompe peut recevoir du fluide mal désaéré avant que le réservoir ait eu le temps de séparer l'air et de calmer le débit.
Une mise en page sonore prend en compte :
Le but n’est pas simplement d’agrandir le réservoir. Il s'agit de créer un chemin contrôlé du retour à l'aspiration afin que le fluide puisse libérer l'air entraîné et se déposer avant d'être réutilisé par la pompe.
L'aspiration de la pompe mérite sa propre vérification de conception. La conduite d'aspiration doit être courte et directe là où l'installation le permet, avec un diamètre approprié et une disposition qui évite toute restriction inutile. Des changements brusques de direction, un mauvais positionnement de l'entrée ou un raccordement sous-dimensionné peuvent créer des problèmes même lorsque le volume nominal du réservoir semble adéquat.
Vérifiez la relation entre :
- Emplacement d'entrée de la pompe
- Niveau d'huile minimum
- Diamètre et longueur de la conduite d'aspiration
- Disposition du filtre d'entrée, si utilisé
- Accès de service autour de la pompe
- Position vidange et nettoyage du réservoir
Ne sélectionnez pas un système d'aspiration uniquement parce qu'il s'adapte à l'enceinte. Les exigences d’entrée du fabricant de la pompe et les conditions du circuit complet doivent être vérifiées ensemble.
Le réservoir peut aider à transférer la chaleur vers l’environnement, mais il ne constitue pas automatiquement un refroidisseur suffisant. La génération de chaleur dépend des pertes de charge, du débit, du temps de cycle, du comportement de la vanne, de la charge du moteur et de l'environnement d'installation.
Pour un examen OEM, enregistrez quand le système produit de la chaleur et où l'unité de puissance sera installée. Une enceinte compacte à proximité d'une source de chaleur peut nécessiter une solution thermique différente d'une unité ventilée installée à l'air libre.
La séquence correcte est :
1. Identifiez la tâche d’exploitation.
2. Estimez où la puissance est perdue.
3. Examinez la surface du réservoir et le mouvement de l'air.
4. Décidez si un refroidissement supplémentaire est nécessaire.
5. Vérifiez le résultat lors d'une opération représentative.
Évitez d’ajouter un refroidisseur ou d’augmenter le volume du réservoir sans comprendre la véritable source de chaleur. Le réservoir fait partie de la conception thermique et ne remplace pas l’efficacité du circuit.
La conception d'un réservoir doit rendre difficile l'entrée de la saleté et de l'eau et permettre au personnel de maintenance d'éliminer facilement la contamination. Le reniflard de remplissage, le couvercle d'accès, le point de vidange et le dispositif de filtration de retour affectent tous la propreté du fluide.
Les questions de conception utiles incluent :
- L'orifice de remplissage est-il protégé du milieu environnant ?
- Le reniflard peut-il être réparé sans démonter le groupe motopropulseur ?
- L'évacuation est-elle située au point pratique le plus bas ?
- Le réservoir peut-il être vidé sans créer de risque de déversement ?
- Le filtre de retour est-il accessible pour inspection ?
- L'intérieur du réservoir peut-il être nettoyé si nécessaire ?
La réponse doit être visible dans le dessin d'implantation. Un boîtier externe d’apparence épurée ne prouve pas que le chemin de maintenance interne soit pratique.

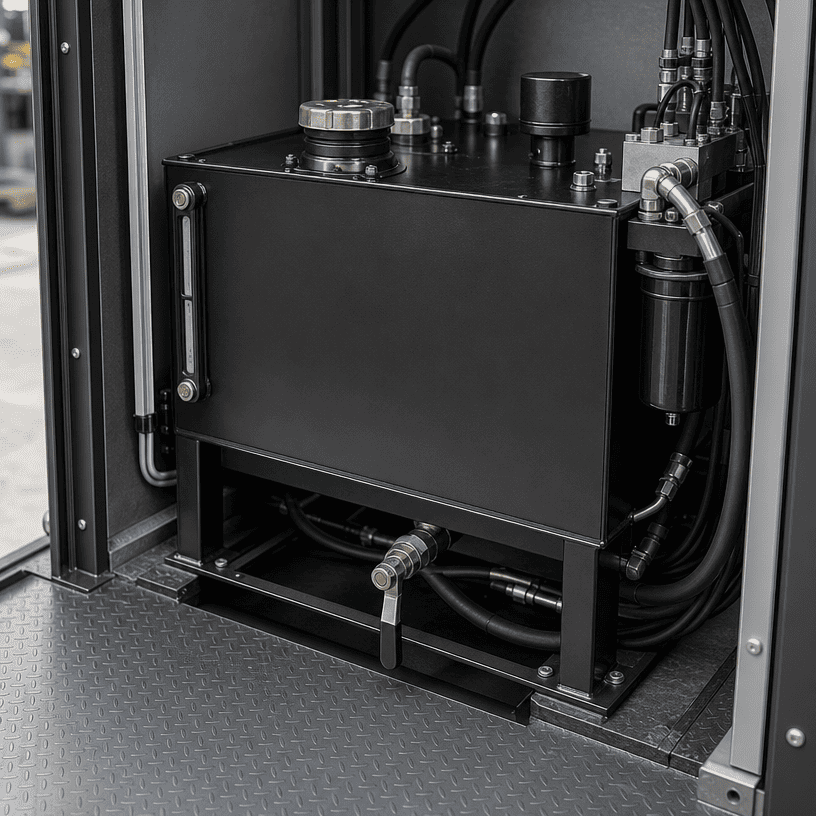

Les réservoirs échouent souvent au stade de l'intégration plutôt qu'au stade du calcul. Le réservoir peut s'adapter à l'empreinte nominale mais entrer en conflit avec un moteur, un collecteur, une enceinte électrique, un châssis de remorque, une protection ou un point de levage.
Avant d’approuver la conception, examinez :
Une présentation tridimensionnelle ou un dessin d'assemblage coté peut révéler des conflits plus tôt qu'une liste de pièces. Le réservoir doit être utilisable une fois l'unité motrice installée, et pas seulement constructible sur l'établi.
Un package de devis utile comprend normalement :
Si certaines valeurs ne sont pas connues, marquez-les comme éléments ouverts au lieu de les remplir d'hypothèses. Une revue technique transparente est plus rapide que la refonte d’un réservoir après le démarrage de la production.
Le débit de la pompe est important, mais il ne décrit pas le schéma de retour complet, le cycle de service ou le volume de l'actionneur.
Le réservoir a besoin de niveaux minimum et maximum définis, d'un espace d'expansion et d'une condition d'aspiration contrôlée.
Cela peut raccourcir le trajet du fluide et réduire les possibilités d'évacuation de l'air et d'apaisement du débit.
Un remplissage, un reniflard, un filtre ou un drain qui ne peut pas être atteint en toute sécurité finira par augmenter le temps de maintenance.
Le bilan thermique dépend de l’ensemble du circuit hydraulique et de l’environnement d’installation.
Le boîtier, la pompe, le collecteur, les tuyaux et les pièces électriques doivent être vérifiés comme un seul système.
Le bon dimensionnement du réservoir de l’unité de puissance hydraulique est un exercice de configuration et de cycle de fonctionnement, et non une estimation du volume. L'ingénieur doit examiner ensemble le niveau d'huile utilisable, la séparation du flux de retour, l'aspiration de la pompe, le bilan thermique, le contrôle de la contamination et l'accès pour la maintenance.
Pour un projet HPU personnalisé, envoyez au HCIC les informations sur le circuit et l'interface de la machine avant que les dimensions du réservoir ne soient finalisées. Cela donne à l'équipe de conception une meilleure base pour sélectionner le réservoir, la pompe, le collecteur, la filtration et le système de contrôle en tant qu'unité intégrée.
