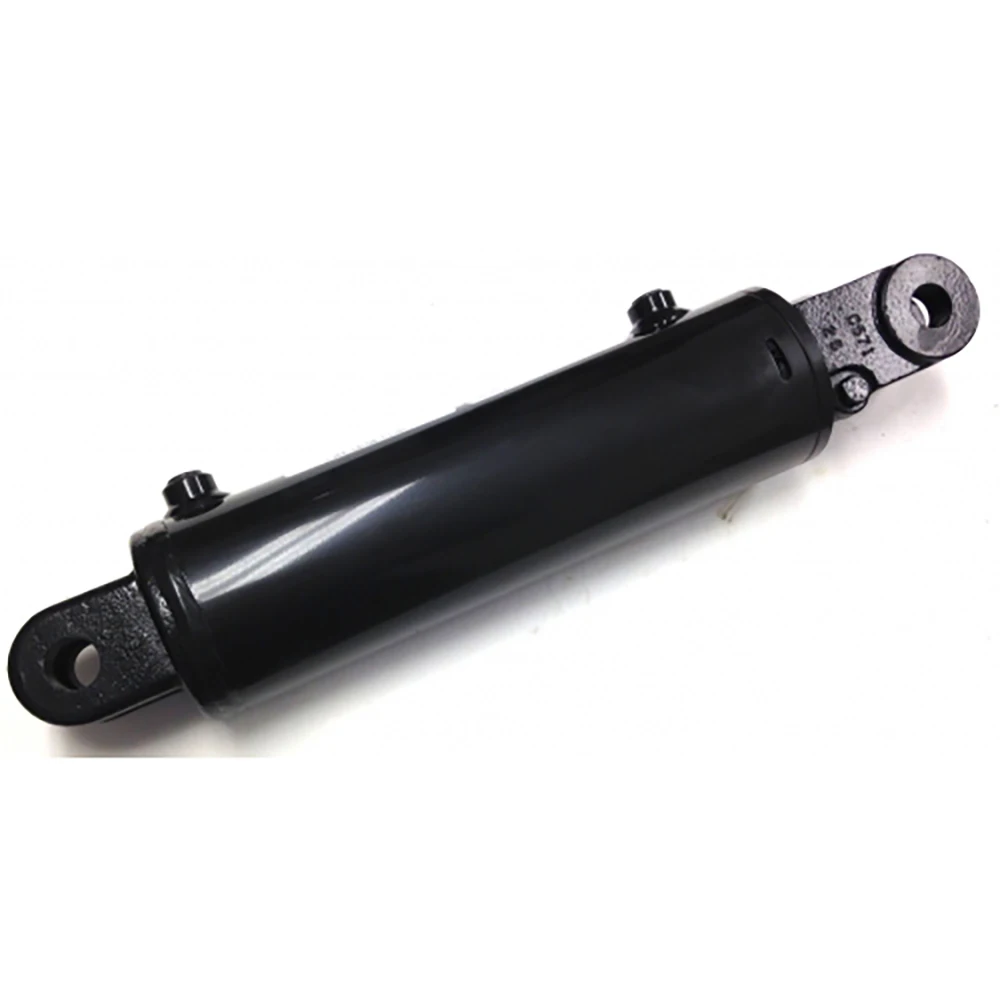

Dans des secteurs allant de la construction et des mines à l'agriculture et à la manutention de matériaux, peu de composants sont aussi essentiels que levérin hydraulique. Cet actionneur linéaire convertit la puissance fluidique en force et mouvement mécaniques, permettant à l'équipement de soulever, pousser, tirer et abaisser des charges massives avec précision. À mesure que les projets d’infrastructure mondiaux se développent et que l’automatisation remodèle les flux de travail industriels, le rôle d’un actionnement robuste devient encore plus critique. Les ingénieurs et les spécialistes de la maintenance recherchent constamment des unités qui fournissent un rendement constant sous des pressions extrêmes, des fluctuations de température et des environnements abrasifs. L'évolution des technologies d'étanchéité, de la métallurgie et des systèmes de surveillance intelligents définit désormais la prochaine génération de solutions d'actionnement linéaire. Comprendre pourquoi le vérin hydraulique reste indispensable nécessite d’examiner sa complexité de conception, sa polyvalence d’application et la recherche incessante de fiabilité.
Chaque machine lourde, des excavatrices et chariots élévateurs aux presses plieuses et aux équipements de moulage par injection, dépend d'un mouvement linéaire contrôlé. L'actionneur linéaire y parvient en convertissant l'énergie du fluide sous pression en poussée mécanique. Contrairement aux systèmes pneumatiques, les versions hydrauliques fonctionnent à des niveaux de pression nettement plus élevés, délivrant des forces pouvant dépasser plusieurs centaines de tonnes. Leur enveloppe compacte par rapport à la puissance de sortie les rend idéaux aussi bien pour les équipements mobiles que stationnaires. Les principales caractéristiques de performance comprennent :
Les usines et les chantiers modernes exigent que ces actionneurs supportent des millions de cycles tout en conservant des performances sans fuite. Par conséquent, le choix des matériaux (acier à haute résistance, revêtements composites ou alliages inoxydables) et les configurations des joints (polyuréthane, PTFE ou composés nitrile) influencent directement la durée de vie opérationnelle de tout actionneur hydraulique. Les données de terrain montrent qu’une unité bien conçue peut durer plus longtemps que l’équipement d’origine lorsqu’elle est correctement entretenue.
L’un des sous-ensembles les plus critiques à l’intérieur de tout actionneur linéaire hydraulique est l’ensemble d’étanchéité. Les ingénieurs sont allés au-delà des joints toriques conventionnels vers des joints racleurs multi-lèvres, des joints tampons et des joints de tige qui empêchent la pénétration de la contamination tout en minimisant la friction. Les composites avancés de polytétrafluoroéthylène (PTFE) avec des charges de bronze présentent une résistance à l'usure exceptionnelle et un faible frottement d'arrachement. De plus, les tiges de piston chromées avec des revêtements nano-céramique augmentent considérablement la résistance à la corrosion, même dans les environnements marins ou riches en produits chimiques. Le résultat est une unité d'actionnement qui maintient une efficacité constante sur de larges plages de températures, du froid arctique à la chaleur du désert.
Le mouvement Industrie 4.0 a introduit des capteurs intégrés directement dans le boîtier. Ces unités mesurent la position, la pression, la température et les vibrations en temps réel. En transmettant les données à un contrôleur central ou à une plateforme cloud, les opérateurs peuvent prédire la dégradation des joints, la flexion des tiges ou le contournement interne avant qu'une panne catastrophique ne se produise. Cette approche de maintenance prédictive réduit les temps d'arrêt imprévus et diminue les coûts totaux de possession. Un dispositif d'actionnement intelligent peut également ajuster ses propres caractéristiques d'amortissement pour s'adapter à des conditions de charge variables, améliorant ainsi à la fois la sécurité et l'efficacité énergétique.
Pour répondre aux objectifs de durabilité et aux exigences d'efficacité énergétique des machines mobiles, les fabricants expérimentent des barillets renforcés de fibres de carbone et des alliages d'aluminium à haute résistance. Même si l'acier reste dominant pour les applications à usage extrême, ces alternatives plus légères réduisent le poids total des flèches et des bras de levage, permettant ainsi des temps de cycle plus rapides et une réduction des émissions. Les actionneurs hybrides, combinant puissance hydraulique et servomoteurs électriques, offrent un contrôle précis de la vitesse et une récupération d'énergie, en particulier dans les circuits régénératifs.
Choisir le bon actionneur linéaire pour une application spécifique nécessite une évaluation minutieuse de plusieurs paramètres. Cette étape est celle de la sélection d'unvérin hydrauliquedevient une décision stratégique. Le tableau ci-dessous résume les facteurs clés et les considérations typiques sans s'appuyer sur des points de données numériques.
| Facteur de sélection | Considérations typiques | Impact sur les performances |
|---|---|---|
| Plage de pression de fonctionnement | Classification basse, moyenne ou haute pression ; capacité de sortie de la pompe du système | Influence directement la force délivrée et les exigences en matière d'épaisseur de paroi |
| Style de montage | Bride, chape, tourillon ou support à pied ; disposition fixe ou pivotante | Détermine la stabilité de l'alignement et la capacité à gérer les charges latérales |
| Longueur de course | Course courte pour le serrage ; course longue pour soulever ou pousser à distance | Affecte le risque de flambage des colonnes et l'enveloppe globale de la machine |
| Compatibilité des matériaux d'étanchéité | Huile minérale, eau glycolée ou fluides ignifuges ; températures extrêmes | Empêche les fuites prématurées et réduit la fréquence de maintenance |
| Protection contre la corrosion | Surfaces peintes, zinguées ou entièrement en acier inoxydable | Prolonge la durée de vie dans les environnements extérieurs ou lavables |
Au-delà de ces facteurs, les ingénieurs doivent également évaluer le mécanisme d’amortissement en fin de course. Le rembourrage réglable réduit les forces d'impact et le bruit, protégeant à la fois l'actionneur et le cadre structurel. Pour les applications impliquant un cyclage rapide, telles que les presses à emboutir ou les presses à balles de recyclage, une unité avec un port optimisé et un faible volume mort améliorera l'efficacité énergétique.
Même l'actionneur linéaire le plus robuste peut subir une dégradation de ses performances s'il n'est pas correctement adapté à ses conditions de fonctionnement. Les problèmes les plus fréquemment rencontrés sont les suivants :
Les programmes de maintenance préventive doivent inclure des inspections visuelles périodiques, une analyse de l'huile pour détecter les débris d'usure et des contrôles de couple sur les boulons de montage. Les fabricants réputés fournissent des manuels d'entretien détaillés qui spécifient les intervalles de remplacement des joints en fonction du nombre de cycles plutôt que du temps calendaire.
Différents segments de marché imposent des exigences uniques en matière d'architecture d'actionneur. Par exemple, les applications offshore et sous-marines nécessitent des barils en acier inoxydable duplex et des orifices de ventilation spéciaux pour résister à la corrosion par l'eau salée et à la pression hydrostatique externe. Dans le secteur forestier, les systèmes d'actionnement hydrauliques sont exposés à la sciure abrasive, à l'écorce et à des charges de choc extrêmes, exigeant une épaisseur de chrome sacrificielle et des œillets de piston renforcés. Les équipements agricoles privilégient le faible coût et la facilité de réparation sur le terrain, utilisant souvent une construction à tirants. Pendant ce temps, les bancs d'essai aérospatiaux ont besoin d'unités à très faible friction avec des roulements revêtus de PTFE pour simuler les charges de vol sans comportement de stick-slip. Un correctement conçuvérin hydrauliquedestinés à une utilisation aérospatiale doivent passer des cycles de validation rigoureux.
Pour relever ces défis variés, les équipes d’ingénierie adoptent des principes de conception modulaire. En standardisant les diamètres de tige, les filetages des orifices et les interfaces de montage, ils peuvent rapidement configurer une solution d'actionnement pour répondre aux exigences de course, de pression et de montage sans développer un produit entièrement nouveau. Les solutions personnalisées peuvent impliquer des vannes d'équilibrage intégrées, des transducteurs de position ou des systèmes de peinture spéciaux qui résistent à la dégradation par les ultraviolets.
Les fabricants engagés à fournir des actionneurs linéaires fiables mettent en œuvre des vannes de qualité rigoureuses tout au long de la production. Ceux-ci incluent généralement :
Au-delà de ces procédures standard, les principaux fournisseurs effectuent des cycles d'endurance sur des unités d'échantillonnage. Un actionneur peut être soumis à des millions de courses sous des charges variables tout en surveillant l'augmentation de la température et l'état des joints. Ce test de durée de vie accéléré est directement en corrélation avec la fiabilité sur le terrain et donne confiance aux applications critiques telles que les plates-formes élévatrices ou les systèmes d'urgence.
À mesure que les réglementations environnementales se durcissent à l’échelle mondiale, de nombreuses industries se tournent vers les fluides hydrauliques biodégradables (esters végétaux ou synthétiques). Ces fluides ont des indices de viscosité et des packages d'additifs différents de ceux de l'huile minérale conventionnelle. Par conséquent, la compatibilité des matériaux des joints à l’intérieur de l’actionneur doit être validée avec ces fluides respectueux de l’environnement. Les joints en fluoroélastomère (FKM) fonctionnent souvent bien, alors que le nitrile standard peut gonfler ou se dégrader. De plus, les fabricants proposent désormais des revêtements externes sans zinc ou sans chrome pour réduire l’impact écologique lors de la phase de fin de vie du produit. L'efficacité énergétique est un autre aspect environnemental : un dispositif d'actionnement à faible friction réduit la charge sur le moteur principal (moteur diesel ou moteur électrique), réduisant ainsi directement la consommation de carburant ou la consommation d'électricité.
Même un actionneur linéaire parfaitement fabriqué ne fonctionnera pas correctement s'il est mal spécifié. Par exemple, la sélection d'une unité avec un diamètre de tige sous-dimensionné pour une application à course longue entraîne une rupture de flambage. À l’inverse, le surdimensionnement ajoute du poids et des coûts inutiles. De plus, un mauvais alignement entre le support de l'actionneur et la structure de la machine introduit une charge latérale qui détruit rapidement les roulements et les joints de tige. C'est pourquoi des ingénieurs hydrauliques expérimentés jouent un rôle décisif dans le processus de conception. Ils effectuent une analyse du vecteur force, recommandent des longueurs d’amortissement appropriées et s’assurent que la fréquence naturelle de l’actionneur n’interfère pas avec la stabilité du contrôle de la machine. Grâce à la dynamique des fluides computationnelle (CFD) et à l'analyse par éléments finis (FEA), ils peuvent optimiser l'emplacement des ports et la répartition des contraintes avant la construction d'un seul prototype.
Lorsqu'un client présente un défi unique, comme un appareil devant fonctionner dans un environnement radioactif ou à l'intérieur d'une chambre à vide, les ingénieurs doivent repenser les matériaux, la lubrification et les concepts d'étanchéité. Aucun produit du commerce ne suffira. Au lieu de cela, des solutions conçues sur mesure avec des revêtements et des dispositifs de ventilation spécialisés sont nécessaires. Les exigences rigoureuses de tels scénarios nécessitent souvent une solution sur mesure.vérin hydrauliqueconçu à partir de zéro.
La production de systèmes d'actionnement hydrauliques de haute qualité nécessite des investissements dans des centres d'usinage de précision, des robots de soudage automatisés et des salles d'assemblage propres. Les fabricants qui contrôlent l’ensemble du processus, depuis la découpe et l’alésage des tubes en acier jusqu’à la peinture finale, obtiennent une qualité constante et supérieure. En particulier, l'alésage et l'affûtage de trous profonds sont des capacités essentielles qui déterminent la rectitude et l'état de surface du canon. Des fûts mal affûtés entraînent une usure rapide des joints et des fuites internes, réduisant considérablement la durée de vie. De plus, le soudage robotisé des supports de montage garantit une pénétration reproductible sans distorsion, préservant ainsi l’alignement de l’axe de l’actionneur. L'assemblage doit être effectué dans un environnement exempt de contaminants, car même les débris microscopiques incrustés dans les joints rayeront la tige ou le canon, initiant ainsi un chemin de fuite. Les principales installations utilisent des bancs à flux laminaire et des stations de remplissage d'huile filtrée pour garantir des niveaux de propreté qui respectent ou dépassent les normes ISO.
Dans les opérations minières, les actionneurs hydrauliques entraînent les pelles, les concasseurs et les suspensions des camions de transport. Les temps d’arrêt dans ces environnements coûtent des millions en perte de production par jour. Par conséquent, les ingénieurs miniers privilégient les conceptions dotées de tiges de piston de grand diamètre, d'anneaux de guidage en fonte grise à haute résistance et de doubles joints racleurs pour empêcher la poussière abrasive d'entrer. Certaines mines ont adopté des systèmes intensificateurs d'azote sur pétrole pour fournir une réponse rapide aux systèmes de marteaux. Les rapports de terrain confirment que les actionneurs dotés de surfaces de tige trempées par induction durent trois fois plus longtemps que les tiges chromées standard dans des environnements de poussière de silice hautement abrasifs. De même, dans les aciéries, ces appareils sont exposés à la chaleur radiante et aux chutes de tartre. Des écrans thermiques spéciaux, des joints Viton haute température et des supports à bride refroidis par eau deviennent des exigences standard. La capacité à livrer des produits aussi robustes sans longs délais de livraison est ce qui distingue les fournisseurs compétents des autres.
Bien que les actionneurs linéaires électriques gagnent du terrain dans les applications légères, levérin hydrauliquereste irremplaçable pour les tâches à haute densité de puissance. Cependant, l’avenir verra davantage d’hybridation : des actionneurs électro-hydrauliques (EHA) qui combinent un moteur électrique autonome, une pompe et un actionneur linéaire dans un module compact. Ces unités éliminent les longs trajets de flexibles, réduisent les points de fuite et permettent un freinage par récupération. Les jumeaux numériques des systèmes d'actionnement (des répliques virtuelles qui simulent l'usure des joints, la croissance des fuites et la durée de vie en fatigue) deviendront des outils standard pour la maintenance prédictive. Les ingénieurs saisiront des cycles de service réels et recevront des prévisions précises sur la durée de vie utile restante. Cette fusion du matériel physique et de l’intelligence logicielle permettra de franchir une nouvelle étape en matière de productivité et de sécurité.
Depuis sa fondation,HCCIa cultivé une expertise approfondie dans l’ingénierie et la fabrication de systèmes d’actionnement haute performance. Avec trois installations de fabrication dédiées et un centre de R&D distinct, l'organisation poursuit une amélioration continue dans tous les aspects devérin hydrauliqueproduction. L'équipe d'ingénierie, composée de spécialistes hydrauliques hautement expérimentés, travaille en collaboration avec les clients pour analyser les défis des applications, qu'ils soient liés aux températures extrêmes, aux milieux corrosifs ou aux charges à fort impact. La philosophie directrice de HCIC – Qualité, Client et Crédibilité – est intégrée dans les opérations quotidiennes, depuis l’approvisionnement en matériaux jusqu’à la validation finale. Chaque produit est soumis à des tests d'étanchéité rigoureux, à une inspection de surface et à une vérification fonctionnelle avant de quitter l'atelier. Cette approche disciplinée garantit que chaque composant hydraulique offre une transmission de force constante et fiable au fil des années de service. Pour les entreprises à la recherche de solutions d'actionnement personnalisées et d'un partenaire qui donne la priorité à l'intégrité et à l'excellence technique, HCIC offre une combinaison d'infrastructure moderne et de connaissances techniques chevronnées. L’engagement de longue date de l’entreprise en faveur de l’innovation et d’un support réactif en a fait un nom respecté dans l’industrie lourde du monde entier. Lorsque les performances et la fiabilité ne peuvent être compromises, HCIC propose une ingénierie qui résiste aux conditions les plus difficiles.
