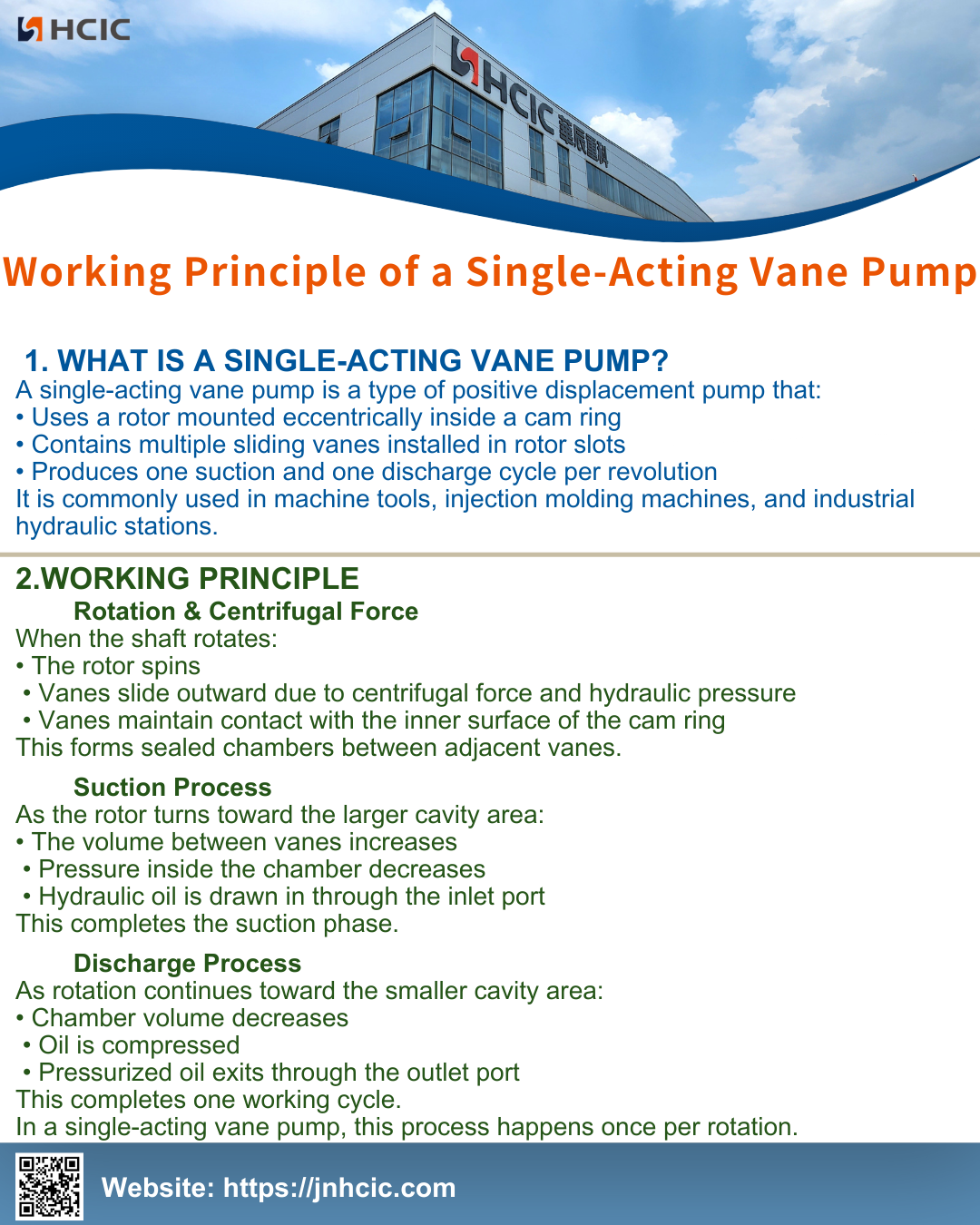

Principe de fonctionnement d'une pompe à palettes simple effet

Les pompes à palettes à simple effet sont largement utilisées dans les systèmes hydrauliques moyenne pression en raison de leur débit régulier et de leur fonctionnement stable.

Comprendre leur principe de fonctionnement permet d'optimiser la conception et la maintenance du système.

Qu'est-ce qu'une pompe à palettes simple effet ?

Une pompe à palettes simple effet est un type de pompe volumétrique qui :

• Utilise un rotor monté de manière excentrique à l'intérieur d'un anneau à cames

• Contient plusieurs aubes coulissantes installées dans les fentes du rotor

• Produit un cycle d'aspiration et un cycle de décharge par tour

Il est couramment utilisé dans les machines-outils, les machines de moulage par injection et les stations hydrauliques industrielles.

Principe de fonctionnement

1. Rotation et force centrifuge

Lorsque l'arbre tourne :

• Le rotor tourne

• Les aubes glissent vers l'extérieur en raison de la force centrifuge et de la pression hydraulique.

• Les aubes maintiennent le contact avec la surface intérieure de l'anneau à cames

Cela forme des chambres étanches entre les aubes adjacentes.

2. Processus d'aspiration

Lorsque le rotor se tourne vers la plus grande surface de cavité :

• Le volume entre les aubes augmente

• La pression à l'intérieur de la chambre diminue

• L'huile hydraulique est aspirée par l'orifice d'entrée

Ceci termine la phase d’aspiration.

3. Processus de décharge

Alors que la rotation se poursuit vers la zone de cavité la plus petite :

• Le volume de la chambre diminue

• L'huile est comprimée

• L'huile sous pression sort par le port de sortie

Ceci complète un cycle de travail.

Dans une pompe à palettes simple effet, ce processus se produit une fois par rotation.
