La pression nominale d'un vérin hydraulique n'est pas réglée arbitrairement. Il est entièrement calculé en fonction de la limite d'élasticité du matériau du corps du cylindre, de la structure de l'épaisseur de la paroi et de la limite de roulement des joints. La pression nominale des modèles généraux standard prend 16 MPa comme valeur de conception de base.
Ce paramètre correspond à la limite de roulement de sécurité des cylindres en acier au carbone ordinaires, des joints en polyuréthane standard et des structures de guidage conventionnelles, et sert également de norme de sélection la plus courante pour les machines de construction et les systèmes hydrauliques de remorques. En fonctionnement réel, la pression d'impact instantanée peut brièvement dépasser la pression nominale, tandis que la pression de service continue à long terme ne doit pas dépasser 85 % de la valeur nominale. Il s'agit du principe de conception de base pour éviter les fuites internes, le vieillissement accéléré des joints et la déformation du cylindre.
Dans des conditions de pression excessive à long terme, la paroi interne du corps du cylindre produira une légère déformation élastique et l'espace correspondant entre le manchon de guidage et la tige de piston se déplacera, endommageant la tolérance précise d'origine de 0,02 à 0,03 mm.
Avec l'élargissement de l'espace, le flux latéral d'huile hydraulique s'intensifie et le segment de piston supporte une force inégale, entraînant une usure partielle progressive. À un stade ultérieur, des défauts courants tels que des fuites internes, une force de levage insuffisante et un tassement rapide de la charge se produiront, qui sont également des causes majeures de pannes hydrauliques fréquentes dans les équipements sur site.
La température ambiante de 20 ℃ à 30 ℃ est la plage optimale pour la conception des matériaux de joint. Les joints en polyuréthane et en caoutchouc nitrile maintiennent des valeurs standard en matière de dureté, de compression élastique et de résistance à l'huile.
Dans ces conditions, la lèvre d'étanchéité s'adapte uniformément à la paroi du cylindre et maintient une précharge constante, maintenant des performances d'étanchéité à l'huile stables pendant une longue période sans usure ni déformation anormales.

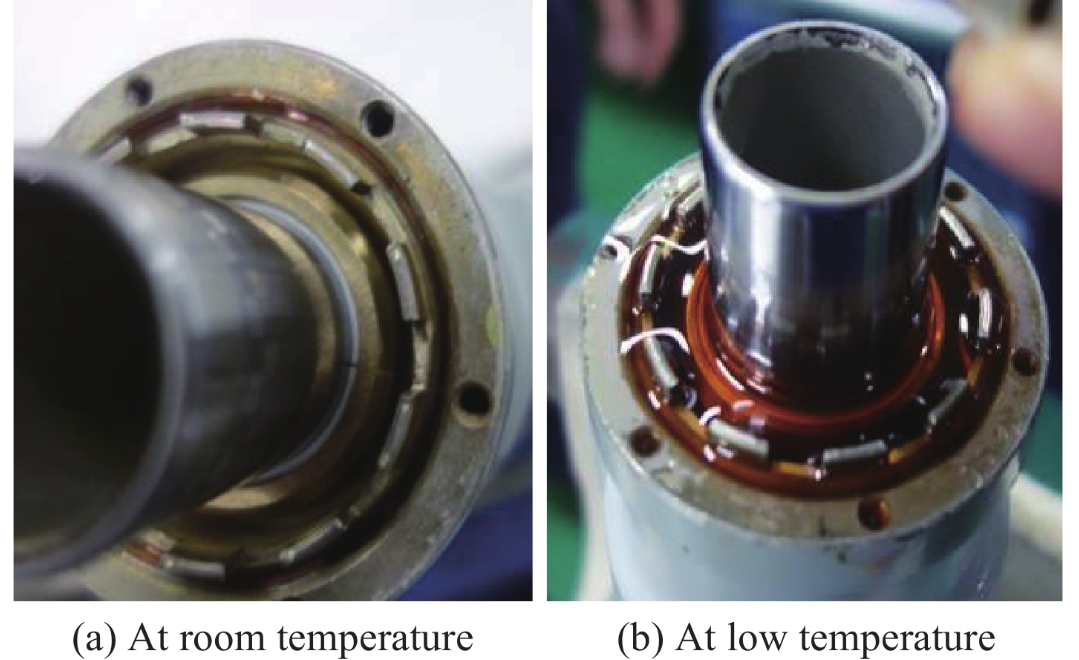

Lorsque la température descend en dessous de -15 ℃, l'activité moléculaire des matériaux d'étanchéité diminue avec une dureté plus élevée et une ténacité plus faible. La flexibilité de montage de la lèvre d'étanchéité devient médiocre et ne peut pas compenser de manière adaptative les minuscules espaces, ce qui est la principale cause des fuites à basse température.
Un fonctionnement à long terme au-dessus de 40 ℃ accélérera l'oxydation de l'huile hydraulique et produira des impuretés colloïdales. Pendant ce temps, les joints vieillissent et durcissent plus rapidement avec une élasticité réduite, provoquant de légères fuites progressives et continues et affectant la stabilité opérationnelle globale.

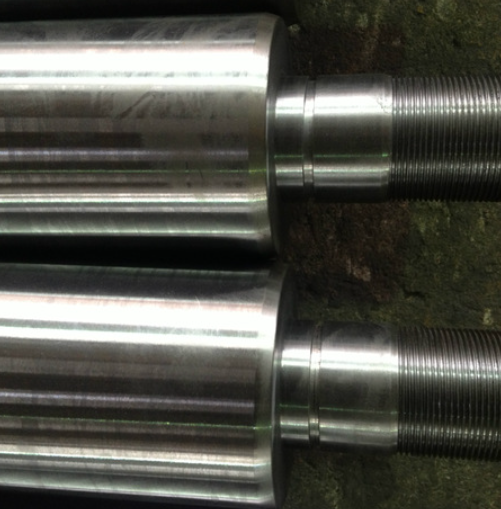

La galvanoplastie au chrome dur sur les tiges de piston est un processus de protection standard de l’industrie. Pour les produits formels fabriqués en série, l'épaisseur du placage est strictement contrôlée entre 0,08 mm et 0,12 mm.
Un placage trop fin ne parvient pas à fournir une résistance adéquate au frottement du sable et à la corrosion, ce qui entraîne des rayures et des taches de rouille en peu de temps dans des conditions de travail en extérieur. Un placage trop épais augmentera les contraintes de la surface interne et provoquera un pelage, endommageant le lissé de la surface et accélérant l’usure des joints.
La rugosité de surface des tiges de piston finies est contrôlée entre Ra0,2 et Ra0,4 μm. Cette précision répond à la demande de mouvement télescopique à faible friction et évite les rayures sur la lèvre d'étanchéité causées par les micro-bavures en surface.
Une rugosité excessivement élevée usera continuellement le joint par des saillies microscopiques ; tandis qu'une surface trop lisse réduit la capacité de stockage de l'huile et rend difficile la formation d'un film d'huile stable, augmentant le risque de frottement sec et raccourcissant la durée de vie des composants d'étanchéité.

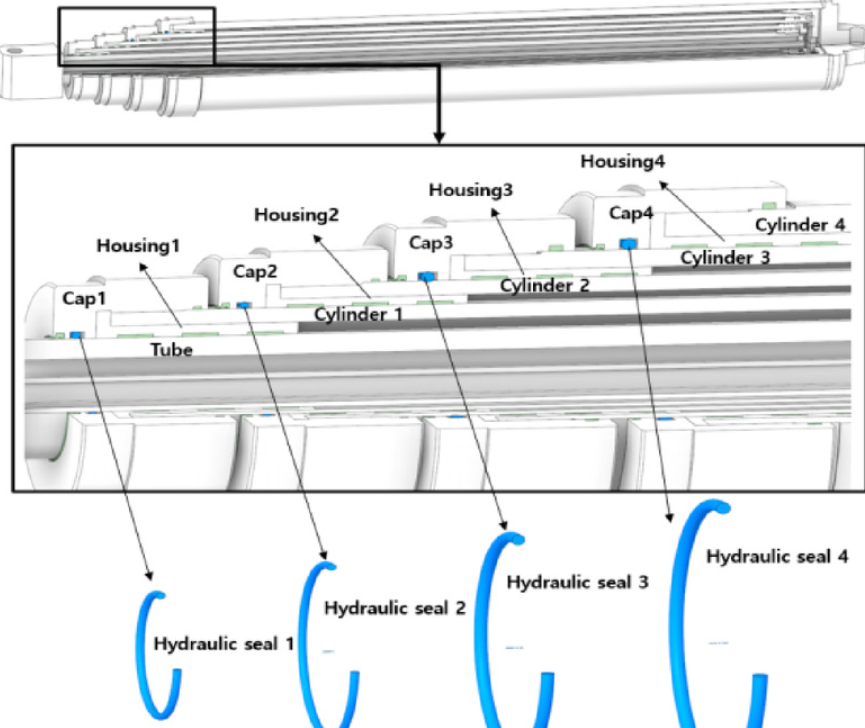

Les vérins hydrauliques à plusieurs étages présentent des différences structurelles inhérentes en termes de course, de zone d'action efficace et de diamètre de passage d'huile de chaque étage. Les modèles sans conception d'optimisation synchrone produiront un écart de position lors du fonctionnement télescopique à pleine course.
La coaxialité de l'usinage, le jeu du manchon de guidage et la répartition du débit d'huile sont trois facteurs essentiels du processus qui déterminent la précision de synchronisation des cylindres à plusieurs étages.

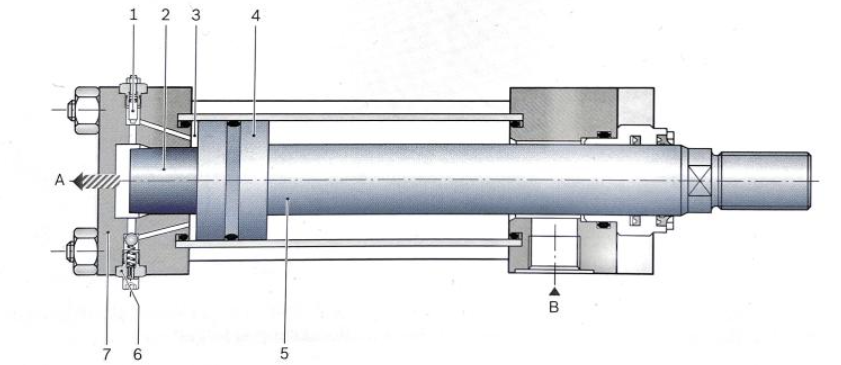

Structures d'accélérateur tampon intégrées aux deux extrémités devérins hydrauliquesréduire le débit d'huile hydraulique en fin de course grâce à l'effet d'amortissement des orifices d'étranglement, en évitant les chocs rigides entre le piston et le couvercle d'extrémité.
La conception raisonnable du tampon affaiblit l'impact démarrage-arrêt, réduit les vibrations globales de l'équipement et réduit les dommages dus à la fatigue des cordons de soudure et des supports de montage. Il est particulièrement adapté aux scénarios de démarrage et d'arrêt à haute fréquence tels que le levage monté sur véhicule, les machines portuaires et les équipements agricoles lourds.
Dans la norme d'assemblage de précision de l'industrie, le jeu d'assemblage entre le manchon de guidage et la tige de piston est contrôlé de manière stable entre 0,02 mm et 0,03 mm.
Un jeu trop petit provoquera un blocage et un mouvement télescopique irrégulier en raison de la dilatation thermique lorsque la température augmente ; un jeu excessif augmente les secousses radiales de la tige de piston, conduisant à une charge excentrique concentrée et à une usure unilatérale, raccourcissant ainsi le cycle de maintenance global.
La coaxialité de l'assemblage du corps de cylindre, du couvercle d'extrémité, du manchon de guidage et de la tige de piston est un point de contrôle clé dans la fabrication et l'assemblage.
Les vérins hydrauliques présentant une déviation de coaxialité excessive fonctionnent sous une force excentrique pendant une longue période, ce qui augmente considérablement la probabilité d'usure unilatérale des joints et de rayures locales sur la paroi du cylindre. Il s’agit également d’une raison technique importante expliquant les différences évidentes de durée de vie entre les produits présentant les mêmes spécifications.
