Le HCIC a publié une ressource dédiée auPalan électrique américain HCIC-310, plaçant les informations de montage du modèle en pouces et l'examen des applications au centre de la conversation de l'acheteur.
Cette ressource s'adresse aux constructeurs de véhicules commerciaux, aux carrossiers, aux équipes de maintenance de flotte et aux distributeurs nord-américains qui ont besoin de comparer un palan à un châssis réel. Sa contribution utile ne signifie pas qu’un palan soit adapté à chaque véhicule. Il donne aux acheteurs un point de départ défini : consulter les dimensions publiées, les comparer avec le châssis et identifier les modifications nécessaires pour une installation non standard.
Il s'agit d'une mise à jour publique des ressources du produit. Il ne s'agit pas d'une annonce d'une commande client nommée, d'un contrat de flotte, d'un résultat de livraison ou d'une approbation d'installation universelle. L'adéquation finale dépend toujours du châssis du véhicule, de la charge, de la géométrie de la carrosserie, du circuit hydraulique et des dessins d'installation.
Un acheteur de véhicule commercial peut commencer par une demande pour un « palan électrique américain ». Cette description n'est pas suffisante pour émettre un bon de commande. Le palan doit se connecter à un châssis particulier, suivre une trajectoire de levage définie et fonctionner avec les commandes hydrauliques du véhicule.
Le même problème apparaît dans les travaux de remplacement. Un palan qui ressemble à l'ancienne unité peut toujours créer un problème si l'empreinte de la base, la configuration des trous de montage, la course du bras ou l'interface hydraulique diffèrent. La comparaison correcte s'effectue entre les données de levage publiées et l'interface réelle du châssis.
C'est pourquoi la ressource HCIC-310 présente les dimensions en pouces et traite du réglage du bras de levage, de la taille de la base et de la position des trous de montage pour les configurations de châssis irrégulières. Les informations publiées donnent à une équipe OEM quelque chose de concret à vérifier avant de demander un devis.
La page HCIC identifie le modèle comme un palan électrique américain pour des applications telles que les camions à benne basculante, les camions à ordures et les véhicules commerciaux modifiés. Il publie les dimensions de référence suivantes :
- Longueur de la traverse supérieure :24h00
- Longueur étendue du bras de levage principal :26,63 pouces
- Longueur rétractée du bras de levage principal :19,63 pouces
- Longueur du socle :28,50 po
- Largeur de la base avant :14,25 pouces
- Largeur de la base arrière :17h00
- Épaisseur de montage avant :16h00
Ces chiffres doivent être traités comme des données de référence publiées pour l'examen HCIC-310, et non comme un substitut à un dessin d'installation actuel. Un acheteur doit confirmer si les dimensions sont compatibles avec le châssis, la carrosserie, la disposition des charnières, les dégagements de sécurité et les connexions hydrauliques du véhicule cible.
La ressource indique également que le modèle peut être ajusté pour des structures de charpente spéciales. La direction indiquée est pratique : la course du bras de levage, la taille de la base et la position des trous de montage peuvent être révisées par rapport aux exigences réelles du châssis. Tout changement doit être confirmé sur le dessin approuvé avant la production.
De nombreux véhicules commerciaux nord-américains sont conçus et entretenus autour de dimensions basées sur les pouces. La présentation des dimensions de départ en pouces réduit une étape de conversion évitable lors de la première comparaison de châssis.
Cela ne supprime pas la nécessité d’un examen technique. Cela rend simplement la première discussion plus spécifique. L'acheteur peut envoyer les mesures du châssis, marquer les points de montage et demander au fournisseur de revoir l'interface par rapport à la référence HCIC-310.
Les camions-bennes, les véhicules à ordures et les carrosseries modifiées peuvent avoir des largeurs de châssis, des dégagements de carrosserie, des chemins de levage et des commandes hydrauliques différents. Un palan sélectionné pour une configuration ne doit pas être transféré à un autre véhicule sur la seule base de son nom.
L'enquête doit identifier la fonction du véhicule, le type de carrosserie, l'enveloppe de montage disponible, les exigences de levage et le raccordement hydraulique. Si un dessin n'est pas disponible, des photographies claires avec des points de référence mesurés peuvent encore améliorer le premier examen technique.
La ressource HCIC décrit les ajustements pour les conditions irrégulières du châssis, y compris la position des trous de montage et les dimensions de la base. Pour un acheteur OEM, le point de contrôle important est la révision du document : les dimensions finales, les matériaux, les connexions et les exigences d'inspection doivent être enregistrés sur le devis ou le dessin approuvé.
Un changement verbal lors de l'assemblage ne constitue pas une spécification de production fiable. L'équipe d'ingénierie, l'équipe d'achat et l'usine doivent travailler à partir des mêmes informations approuvées.
Un dossier de demande de renseignements utile devrait inclure :
1. Marque, modèle, année et type de carrosserie du véhicule.
2. Dessin du châssis ou dimensions du cadre mesurées.
3. Photographies du palan existant, y compris la base et les points de montage.
4. Fonction de levage requise et géométrie de la caisse ou du conteneur.
5. Poids à vide, charge utile prévue et service opérationnel.
6. Longueur de base, largeur, hauteur et dégagement environnant disponibles.
7. Schéma des trous de montage et détails de connexion.
8. Informations sur la pression hydraulique, le débit, le port ou le tuyau et disposition de contrôle.
9. Quantité, destination et si la demande concerne des travaux OEM, de remplacement ou de modification.
10. Dessin requis, dossier d'inspection, informations d'emballage ou autres documents de commande.

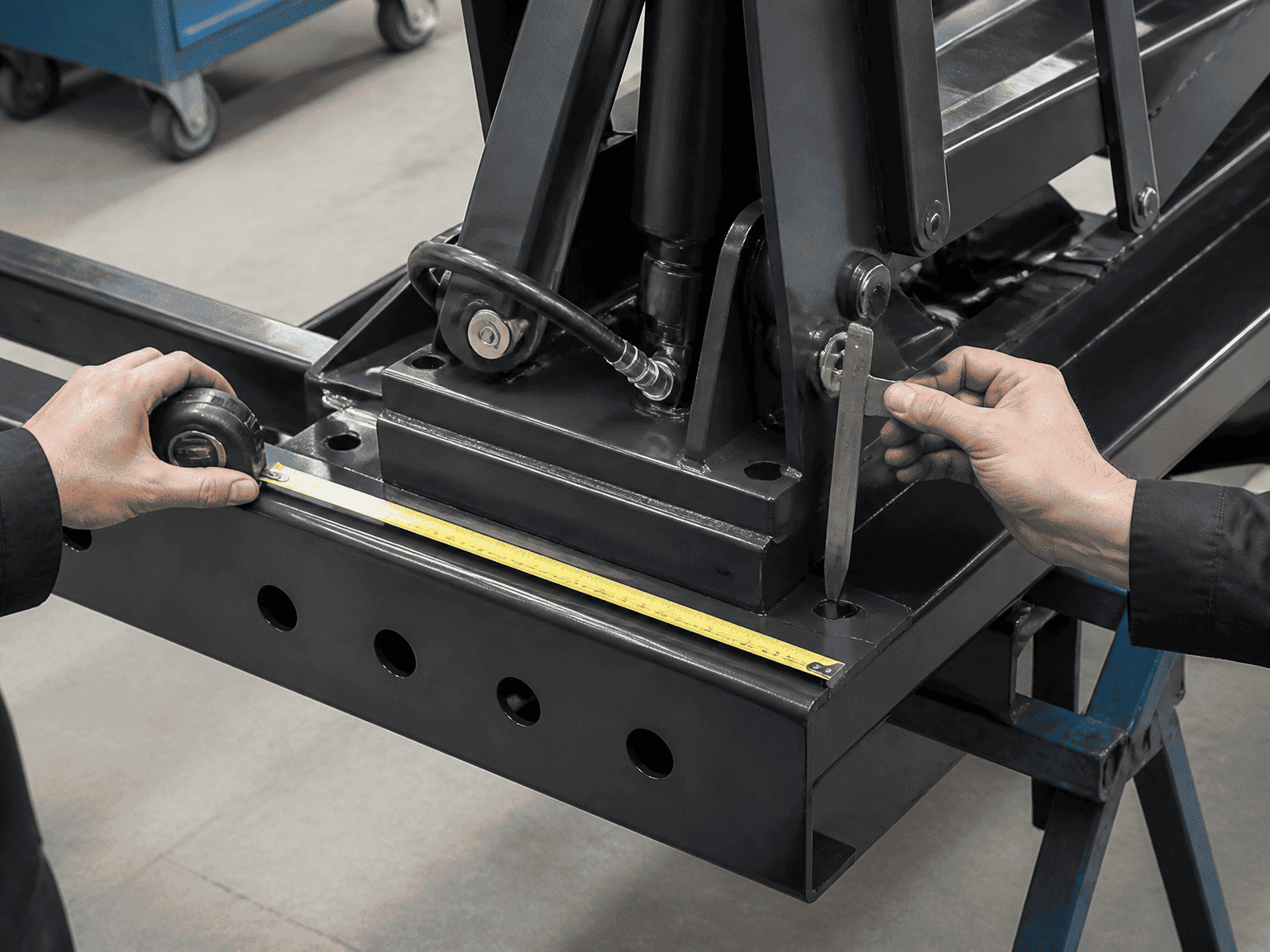

Un ruban à mesurer placé à côté des points de montage est souvent plus utile qu'une photographie du palan seule. Si l'unité est un remplacement, incluez l'ancien numéro de pièce, les informations de série et toute preuve de la géométrie d'installation d'origine.
Il est préférable d'utiliser la ressource publiée au début de l'installation :
- Étape 1 — Identifier le véhicule :définir l'application de décharge, de déchets ou de véhicule commercial modifié.
- Étape 2 — Comparez l'interface :vérifiez les dimensions HCIC-310 publiées par rapport à la disposition du châssis et de la carrosserie.
- Étape 3 — Marquez les exceptions :identifier les largeurs de châssis non standard, les positions des trous, la course des bras ou les connexions hydrauliques.
- Étape 4 — Confirmez le dessin : convenir de la configuration finale avant fabrication ou modification.
- Étape 5 — Examiner les besoins en matière d'inspection et de livraison :indiquer les documents et chèques nécessaires à la commande.
Ce processus permet de séparer une discussion sur le montage standard d'une configuration personnalisée. Cela évite également une erreur d'approvisionnement courante : approuver un palan à partir d'un nom de catalogue tout en laissant l'interface mécanique indéfinie.
La ressource HCIC-310 n’établit pas que tous les camions à benne basculante ou véhicules à ordures nord-américains peuvent accepter le modèle sans modification. Il ne remplace pas non plus un dessin du châssis, un examen de la force de levage, une vérification du circuit hydraulique ou une évaluation de la sécurité de la machine.
La page publiée contient des informations sur l'application et les dimensions, mais la configuration finale doit être confirmée pour le véhicule réel. Les réclamations concernant un client, une flotte, un volume de commande, des performances de livraison ou un résultat sur le terrain spécifiques ne doivent pas être déduites de la ressource produit, à moins que HCIC ne publie ces détails séparément.
Cette distinction est importante dans l’approvisionnement hydraulique B2B. Une mise à jour utile de l’entreprise devrait rendre plus claire la prochaine étape technique de l’acheteur sans transformer une page de produit standard en une étude de cas de projet non prise en charge.
