Ballonnage de barillet de vérin hydraulique : détection médico-légale de la dérivation de pression à mi-course et du gonflement du tube

I. Le paradoxe du contournement à mi-course : pourquoi les tests d'extrémité échouent

Lorsque les techniciens sur le terrain soupçonnent une défaillance du joint interne du piston, le test standard en atelier consiste à atteindre le fond du cylindre à pleine course, à mettre l'orifice sous pression et à inspecter l'orifice opposé pour détecter toute fuite d'huile. Dans les cylindres à ballon, ce test produit systématiquement des résultats faussement négatifs :

Parce que levérin hydrauliqueLe canon est structurellement renforcé aux deux extrémités par la base en acier lourd forgé et le presse-étoupe à tête filetée, un cerceau permanent produisant des concentrés presque exclusivement dans la section centrale non soutenue du canon.

---

II. 4 causes profondes déclenchant le gonflement du fût

1. Pointes d'impact cinétique inertielle :Un godet d'excavatrice heurtant du granit à pleine vitesse provoque un pic de pression de décélération instantané qui dépasse les limites de fissure de la soupape de décharge principale du système avant que le clapet de soupape ne puisse physiquement s'ouvrir.

2. Ondes de choc de décompression :Dans les presses hydrauliques et les vérins de compactage de fort tonnage, le changement rapide des soupapes libère des ondes de décompression de fluide acoustique qui martelent le diamètre intérieur du tube interne.

3. Métallurgie des tubes de qualité inférieure :Utilisant des tubes en acier au carbone étirés à froid commerciaux standard avec une faible limite d'élasticité (inférieure à 350 MPa) au lieu d'un acier allié à haute résistance (rendement supérieur à 520 MPa).

4. Surépaisseur de rodage excessive des tubes: L'affûtage excessif d'un tube de cylindre déjà usé pour éliminer les marques profondes réduit l'épaisseur restante de la paroi du tube en dessous des marges minimales de sécurité technique.

---

III. Métrologie médico-légale : inspection en 10 points du comparateur d'alésage à cadran

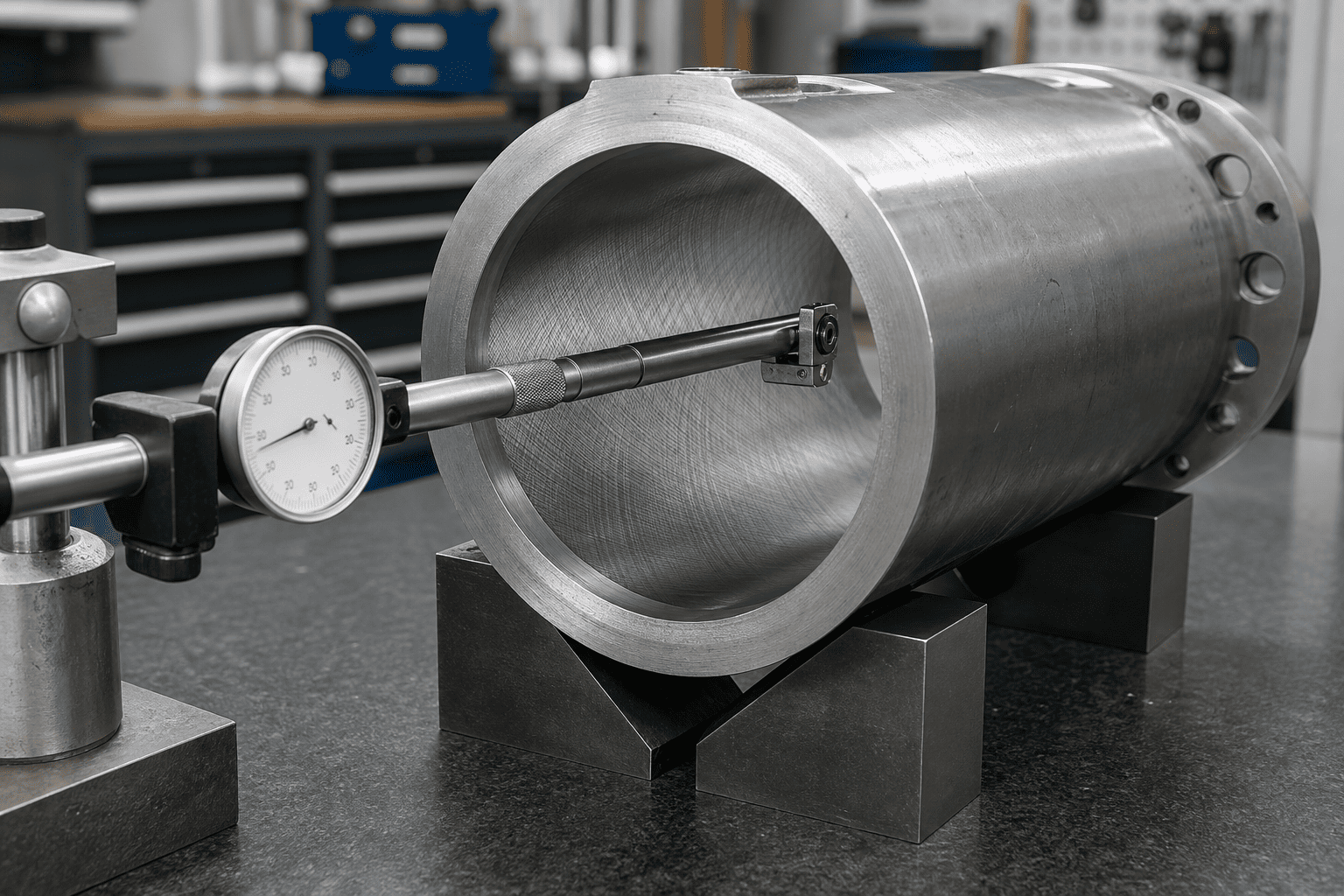

Pour diagnostiquer de manière concluante le ballonnement du canon lors du démontage en atelier, les mécaniciens doivent cartographier la géométrie de l'alésage interne sur plusieurs intervalles de course plutôt que de mesurer uniquement les extrémités du tube facilement accessibles :

---

IV. Protocole d'inspection :

• Nettoyez toute l'huile hydraulique résiduelle et le vernis au carbone de l'alésage du tube à l'aide d'essence minérale.
• Étalonnez à zéro un calibre d'alésage à cadran de haute précision ou un micromètre interne à trois points par rapport à un calibre annulaire principal.
• Mesurez le diamètre interne sur deux axes perpendiculaires (axe X vertical, axe Y horizontal) à des intervalles de 100 mm entre la soudure de base et les filetages du presse-étoupe.
• Critères d'évaluation :Toute augmentation diamétrale dépassant 0,12 mm (0,005") par rapport à la tolérance nominale d'alésage indique une élasticité plastique permanente. Si le profil d'alésage forme un contour en "sablier" ou en "tonneau", le tube ne peut pas être récupéré par affûtage et doit être mis au rebut.

---

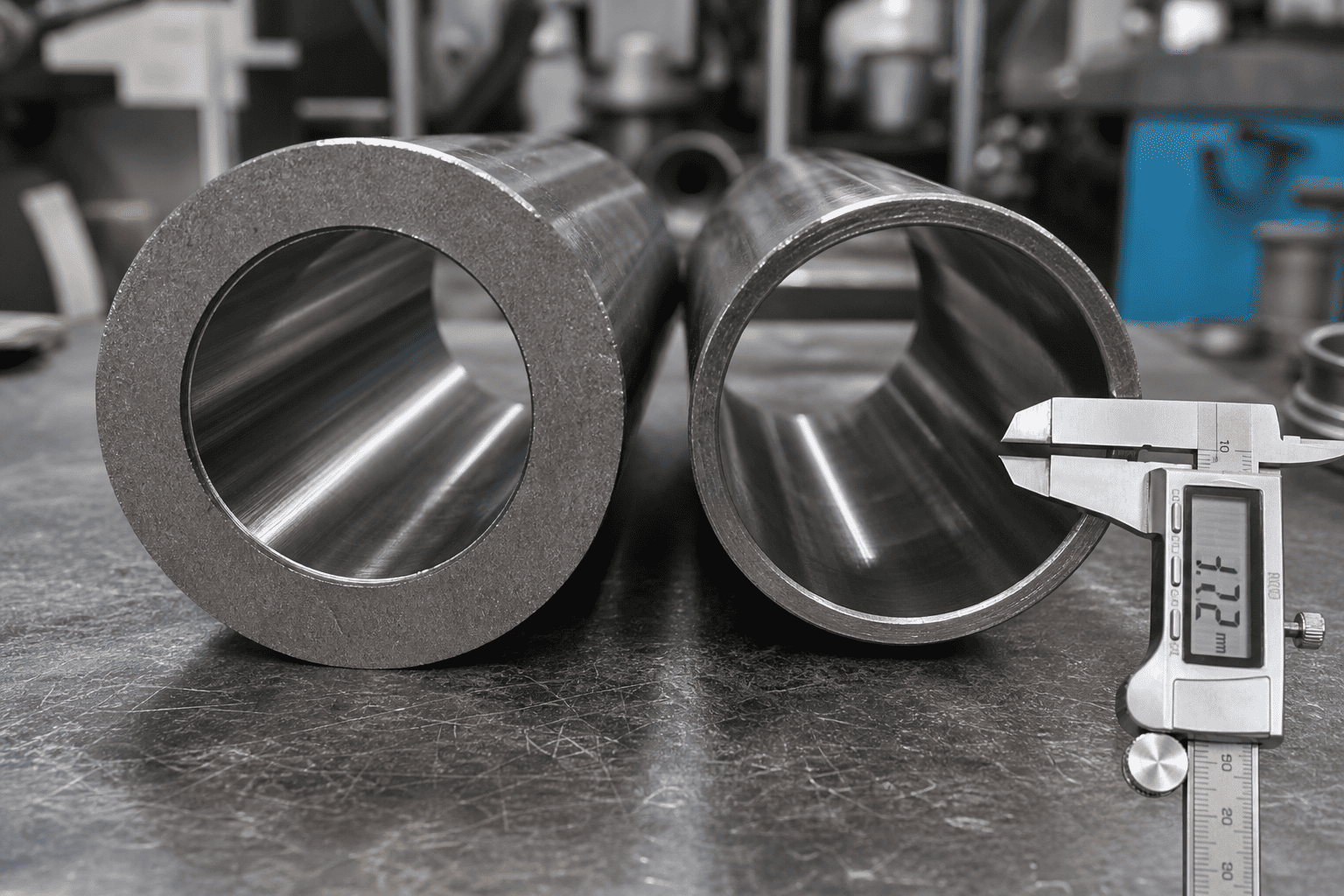

V. Métallurgie et épaisseur de paroi : spécification des barils en alliage à usage intensif

Pour éviter le gonflement des barillets dans les circuits hydrauliques à chocs élevés, il faut passer des tubes DOM en carbone standard aux aciers alliés sans soudure à haute résistance :

En plus de la sélection d'alliages à haut rendement, les directives d'ingénierie pour usage intensif exigent de spécifier des rapports de paroi épaisse où le diamètre extérieur du tube est au moins 1,25 à 1,35 fois le diamètre d'alésage nominal dans les équipements mobiles à fort impact.

---

VI. 4 stratégies d'ingénierie pour éliminer les défauts de rendement des tubes

1. Installez des systèmes anti-choc à réponse rapide à montage direct : protégez les ports du cylindre avec des soupapes de décharge à cartouche à action rapide réglées à 250 psi au-dessus de la pression du système principal pour couper les pointes d'impact en millisecondes avant qu'elles ne mettent à rude épreuve la paroi du tube.
2. Incorporer des coussins de décélération progressive internes : les lances à coussin étagé ou parabolique décélèrent les masses lourdes du piston en douceur, éliminant les ondes de pression acoustique de fin de course.
3. Mise à niveau vers des guides de piston thermoplastiques à haut module : remplacez les anneaux de guidage en nylon souple par du PTFE chargé en bronze à haute résistance à la compression ou des bandes d'usure phénoliques renforcées en tissu qui maintiennent l'alignement du piston sans irriter les parois des tubes dilatés.
4. Mandater 1,5x tests de preuve hydrostatique : tous lescylindre de remplacement robustedoit subir des tests hydrostatiques en usine à 1,5 fois la pression de service avec vérification de l'épaisseur de paroi par ultrasons.

---
