Lorsqu'une flèche ou un godet chargévérin hydrauliquetombe sans intervention de l'opérateur, le dysfonctionnement provient de l'un des quatre mécanismes hydrauliques distincts :
| Mécanisme d'échec | Cause physique | Symptôme sonore/visuel |
|---|---|---|
| Contournement du joint de piston (fuite interne) | Coupelle en U extrudée ou bagues d'usure rayées laissant échapper de l'huile de l'extrémité du capuchon à l'extrémité de la tige | Point chaud du canon du cylindre ; la dérive s'arrête lorsque la tige est soutenue mécaniquement |

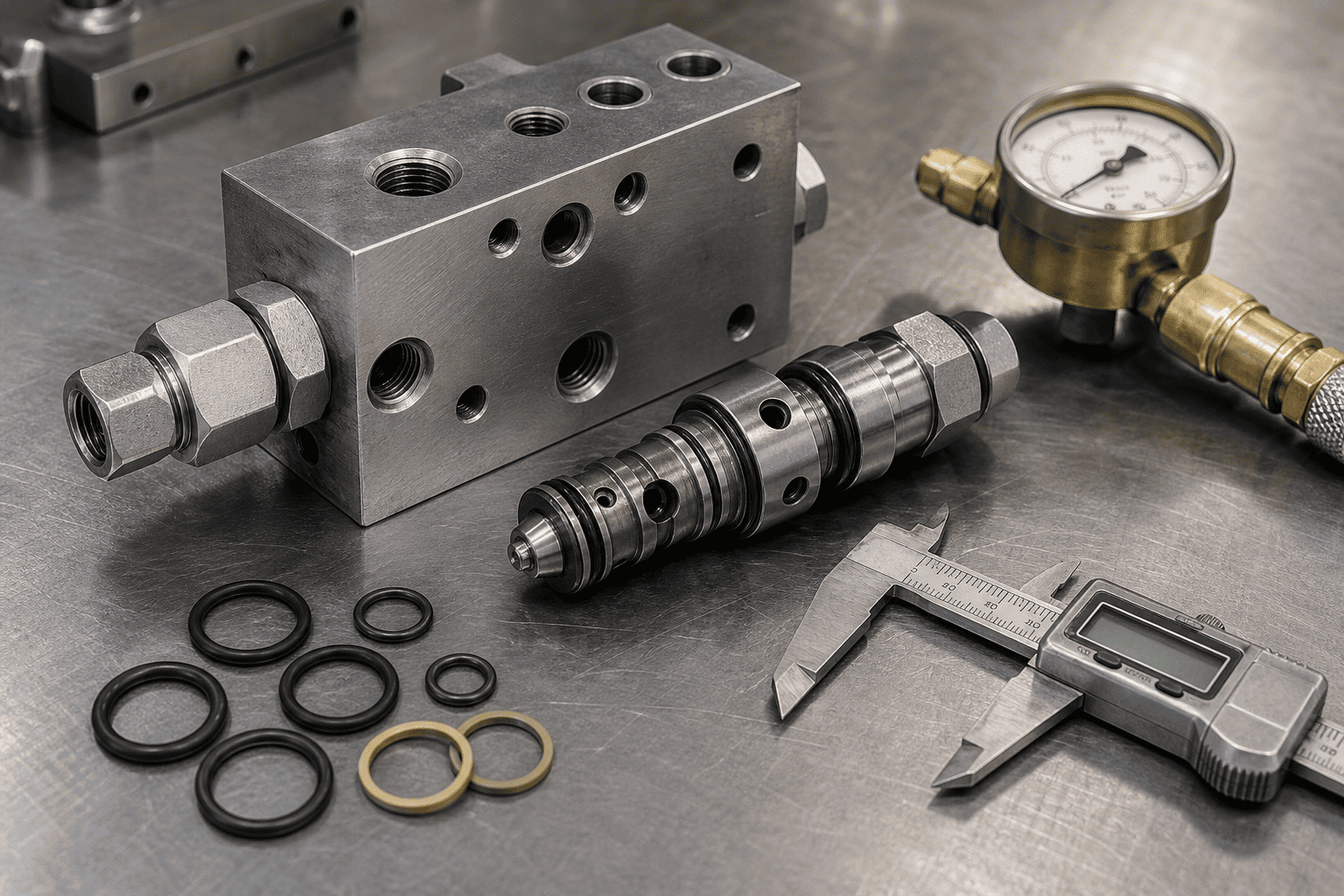

| Siège De Soupape D'équilibrage Pleurant | Contamination sous le siège du clapet, nez de cartouche rayé ou ressort fatigué | L'huile s'écoule au-delà de l'orifice de la vanne ; dérive constante quelle que soit l’état du joint |
| Fuite du tiroir de la vanne directionnelle | Usure excessive du jeu de bobine dans les systèmes à centre ouvert | Se produit uniquement si aucune vanne de verrouillage n'est installée dans le circuit de rampe. |
| Huile ThermiqueContraction | Le refroidissement de l'huile chaude (65°C) à température ambiante (15°C) réduit le volume de fluide de 3 % à 4 % | Chute initiale de 10 à 20 mm au cours de la première heure, puis se stabilise complètement sans perte de pression |

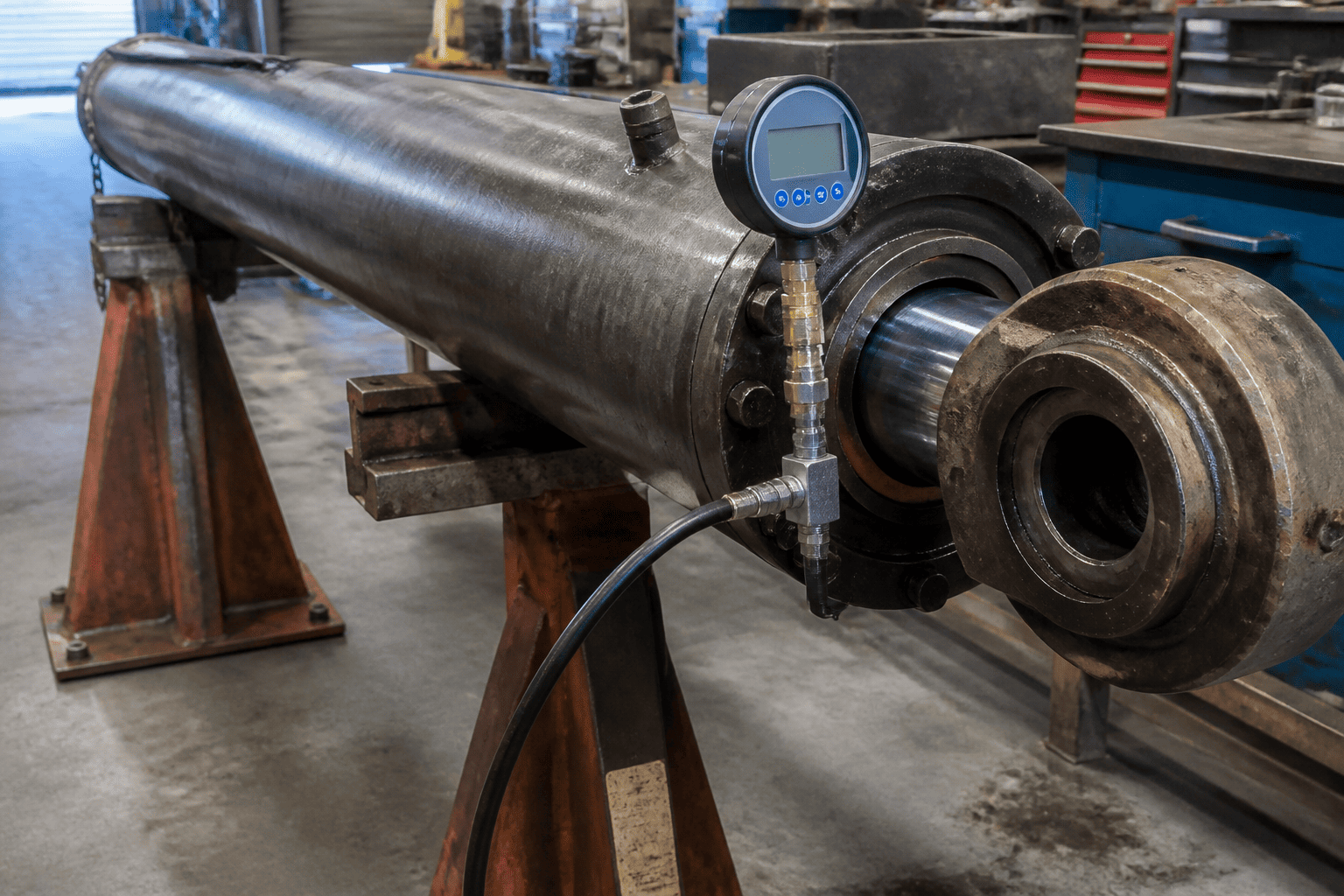

Ne retirez jamais unvérin de flèche lourdd'une machine avant de réaliser ce test d'isolement définitif :
1. Élevez la flèche à 45 degrés avec la charge nominale : Amenez l'huile hydraulique à la température de fonctionnement normale (environ 50 °C à 55 °C).
2. Verrouillez et soutenez mécaniquement la flèche : installez un support de flèche ou une élingue de grue approuvé par l'ingénierie pour garantir une sécurité absolue.
3. Isolez la conduite de retour de l'extrémité de la tige : Débranchez le tuyau hydraulique connecté à l'extrémité de la tige (côté annulaire) du vérin et bouchez le tuyau. Laissez l’orifice de l’extrémité de la tige du vérin ouvert au-dessus d’un récipient à mesurer propre.
4. Retirez le support mécanique : laissez toute la charge de gravité pendre sur la colonne d'huile située à l'extrémité du capuchon du cylindre.
5. Observez la décharge du port d'extrémité de tige :
Les vannes d'équilibrage (vannes de surcentrage) remplissent deux fonctions essentielles : elles retiennent l'huile pour empêcher la chute de charge en cas d'éclatement d'une conduite, et elles mesurent le débit de retour afin que les charges gravitationnelles excessives ne puissent pas dépasser la pompe hydraulique.
Lorsqu'un opérateur abaisse une flèche lourde et que la machine commence à trembler et à vibrer violemment, la soupape d'équilibrage est prise dans une instabilité de pression pilote (chasse) :
| Étape | Description du processus |
|---|---|
| 1 | L'opérateur envoie une commande inférieure → La pression de pilotage ouvre la vanne d'équilibrage |
| 2 | La vanne s'ouvre → L'huile s'écoule de l'extrémité du capuchon du cylindre → La flèche accélère vers le bas |
| 3 | La flèche descend plus vite que la pompe ne peut fournir de l'huile → La pression de pilotage chute à zéro |
| 4 | Perte de pression de pilotage → La vanne se ferme brusquement → Onde de choc hydraulique, secousses de la flèche |
La principale erreur d'ingénierie qui déclenche la chasse au contrepoids est la sélection d'un rapport de pilotage trop agressif pour une flèche structurelle flexible :
1. Rincer les cavités d'équilibrage avant le serrage :Même un copeau d'acier de 20 microns coincé entre le nez du clapet et le siège du collecteur provoquera une dérive de 50 mm de la flèche par heure. Rincez toujours les perçages du collecteur conformément aux normes de propreté ISO 16/14/11.
2. Spécifiez les anneaux de secours Viton/HNBR pour le maintien haute pression :Assurez-vous que les ensembles de joints de piston utilisent des anneaux d'appui en thermoplastique anti-extrusion capables de résister à un maintien statique continu de plus de 4 000 psi sans micro-rampage.
3. Différencier la contraction thermique des fuites réelles :Lorsque vous testez des machines nouvellement garées, attendez trente minutes pour la stabilisation de la température de l'huile avant d'enregistrer les repères de dérive.
4. Installez des collecteurs d'équilibrage à bride directe :Évitez les vannes montées sur conduite à distance. Le boulonnage du bloc de vannes directement aux orifices de bride SAE à 4 boulons sur le corps du cylindre garantit un retour de pilotage rigide et aucun risque de rupture externe du tuyau.
