Quand unvérin hydrauliquecommence à fuir, la première réaction est souvent de commander un joint de remplacement. Cela peut restaurer brièvement la machine, mais cela n’explique pas pourquoi le sceau d’origine s’est rompu. Si la tige est rayée, la rainure est endommagée ou le joint a été mal installé, un nouveau joint peut échouer au même endroit.
Avant de nettoyer les pièces, enregistrez l'emplacement de la fuite, l'état de fonctionnement, le sens du cycle, la température du fluide et le temps écoulé depuis la dernière réparation. Photographiez la fuite externe et marquez l’orientation des pièces retirées. De petits détails peuvent disparaître lors du démontage.
Un examen des échecs doit distinguer les preuves visibles des hypothèses. Un joint endommagé peut montrer ce qui s’est passé au niveau de la surface de contact, mais il peut ne pas identifier à lui seul la cause initiale.
Le liquide apparaissant autour de la tige au niveau du presse-étoupe attire généralement l'attention sur le joint de tige, le racleur, le guide, la surface de la tige ou l'état du presse-étoupe. Vérifiez si la fuite apparaît pendant l'extension, la rétraction, le maintien au ralenti ou les trois conditions.
Le liquide présent au niveau du joint de presse-étoupe peut être lié à un joint statique, à l'état des fixations, à la surface du joint ou à un problème d'assemblage. Ne blâmez pas automatiquement le joint de tige dynamique lorsque le fluide provient d'une interface fixe.
Un cylindre peut perdre sa capacité de maintien ou dériver sans huile externe visible. Les causes possibles incluent des dommages au joint de piston, une usure entre le piston et le tube, une fuite de valve ou un problème au niveau du système. Un test contrôlé est nécessaire avant d'identifier le cylindre comme seule cause.

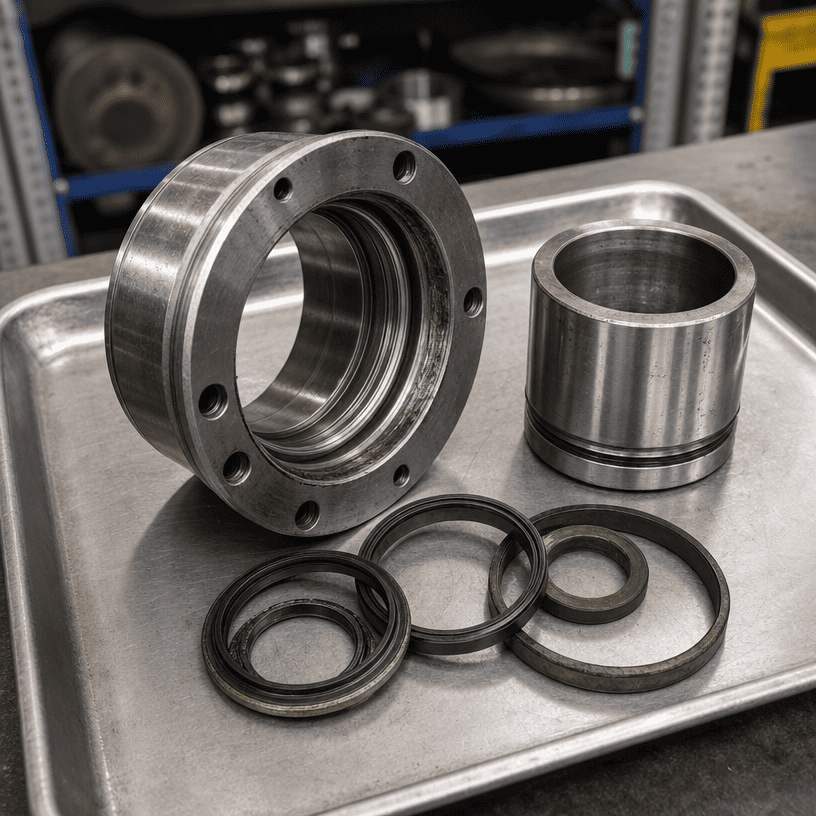

Conservez les joints retirés dans l'ordre et l'orientation dans lesquels ils sont sortis. Séparez les joints de tige, les racleurs, les bagues de guidage, les joints de piston et les joints statiques. Utilisez un emballage propre et marquez l'extrémité de la tige, le côté pression et le sens d'installation là où ils sont connus.
N'étirez pas inutilement un joint en élastomère lors de son retrait. Ne coupez pas la zone exacte qui doit être inspectée. Si un sceau s’est fragmenté, conservez toutes les pièces récupérées et notez s’il manquait du matériel.
Le but de cette étape est simple : le scellé doit rester une preuve, et non devenir une pièce de rechange introuvable sur un banc sale.
Une lèvre arrondie peut indiquer un contact glissant prolongé, mais elle doit être interprétée en fonction de l'état de la tige, de la lubrification et de l'historique de fonctionnement. Une apparence lisse ne prouve pas à elle seule une pression excessive ou un matériau incorrect.

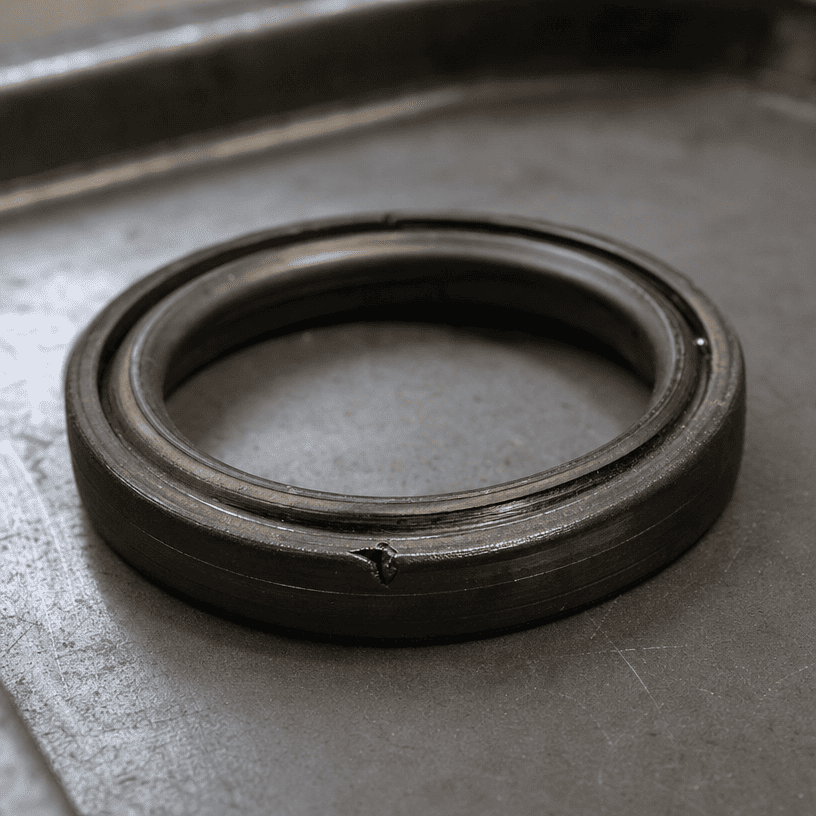

Une coupe nette peut indiquer des dommages lors de l'installation, un bord tranchant, un filetage ou une rainure traversant le joint, ou un corps étranger introduit lors de l'assemblage. Inspectez le chemin utilisé pour installer le joint au lieu de remplacer le joint sans vérifier la géométrie de l'entrée.
Un joint qui a été forcé dans un espace libre peut présenter un mince bord arraché, une section pincée ou du matériau manquant. Les contributeurs possibles incluent un jeu excessif, des conditions de pression, des rainures endommagées, une orientation incorrecte du joint ou un profil de joint incompatible.
Le durcissement ou les fissures peuvent être associés à une exposition à la température, au vieillissement, à une incompatibilité chimique ou à un stockage inadapté. Confirmez le fluide, l'historique de température et les conditions de stockage avant de sélectionner un composé de remplacement.
Un joint gonflé peut indiquer une incompatibilité de fluide, une contamination ou une exposition à la température. Le diagnostic correct nécessite le matériau du joint d'origine, les spécifications du fluide et l'historique de fonctionnement. N’identifiez pas le composé uniquement par son apparence.
Les particules pressées contre le bord d'étanchéité peuvent créer un chemin de fuite et rayer la surface de contact. Inspectez la tige, le tube, le racleur, la propreté du fluide et la zone de montage. Le remplacement du joint sans éliminer la source des particules laisse le mécanisme de défaillance en place.
Vérifiez la tige pour des rayures longitudinales, des piqûres, de la corrosion, des dommages au chrome, des bosses et une bande polie là où le joint passe. Passer un chiffon propre sur la surface seulement après avoir suivi la procédure de sécurité du chantier ; un bord rugueux peut endommager le tissu et l'inspecteur.
Une tige peut paraître brillante et présenter néanmoins un défaut qui coupe la lèvre du joint. L'inspection visuelle doit être appuyée par des mesures appropriées lorsque l'application est critique ou que les dommages de surface sont difficiles à évaluer.
Inspectez l’alésage du presse-étoupe, la surface de guidage et les rainures du joint pour déceler des bavures, de l’usure, des rayures et des distorsions. Le guide contrôle la position de la tige ; s'il est usé, le joint peut être contraint de s'adapter à un mouvement pour lequel il n'a pas été conçu.
En cas de fuite interne ou de maintien instable, inspectez le tube, le joint du piston et les surfaces d'usure. Recherchez les rayures, les bandes de contact inhabituelles et les dégâts concentrés sur un seul côté. Ces panneaux peuvent indiquer des problèmes d’alignement ou de chargement, mais la conclusion doit être basée sur l’assemblage complet.
| Preuve | Orientation possible de l'enquête |
|---|---|
| Une coupe nette sur le chemin d'installation | Bavure, filetage, rainure de clavette ou outil d'installation inapproprié |
| Dommages sur toute la circonférence du joint | Ajustement, pression, jeu, matériau ou condition de fonctionnement |
| Bande d'usure unilatérale | Usure du guide, alignement, déviation de la tige ou contact irrégulier |
| Traces de particules près de la lèvre | Performances des essuie-glaces, propreté des fluides ou contamination de l'assemblage |
| Matériau durci ou fissuré | Température, vieillissement, stockage ou compatibilité des fluides |
| Défaillance répétée à la même position de course | Défaut de surface de la tige ou du tube à un endroit fixe |
Il s’agit d’instructions d’investigation et non de diagnostics automatiques. Un modèle de joint doit être comparé au dessin du cylindre, aux données sur le fluide et à l'historique de fonctionnement.
Un joint de remplacement peut tomber en panne prématurément lorsque la cause initiale demeure dans la machine. Les exemples courants incluent :
- Installation d'un joint sur un filetage ou une rainure de clavette non protégé
- Laissant une bavure dans la rainure ou le presse-étoupe
- Réutilisation d'un guide ou d'un racleur endommagé
- Ignorer une tige rayée ou corrodée
- Choisir un joint sans vérifier la compatibilité des fluides et de la température
- Pose du joint dans le mauvais sens
- Permettre à la saleté de pénétrer dans un cylindre ouvert pendant l'assemblage
- Remettre le cylindre dans un agencement de montage mal aligné
Une réparation doit porter sur le joint endommagé et sur l'état de la surface ou de l'assemblage qui a agi sur celui-ci.
Une réparation uniquement par joint peut être raisonnable lorsque les surfaces de contact, les rainures, le guide et le tube sont dans l'état requis et que la défaillance est imputable à un problème d'installation remplaçable.
Un examen plus large du cylindre est plus approprié lorsque la tige est profondément rayée, le guide est usé, le presse-étoupe est endommagé, le tube présente une usure anormale, les fuites internes persistent ou la même défaillance revient après un assemblage correct.
La décision doit être basée sur l’inspection et le coût des temps d’arrêt répétés, et pas seulement sur le prix d’un kit de joints.
Pour une analyse de remplacement ou de panne, fournissez :
- Dessin de cylindre ou mesures dimensionnelles claires
- Alésage, diamètre de tige et course
- Dimensions de montage et informations sur le port
- Photographies du cylindre complet et des pièces endommagées
- Position et orientation du joint
- Type de fluide et plage de température de fonctionnement
- Informations sur la pression et le cycle lorsqu'elles sont disponibles
- Description du moment où la fuite se produit
- Historique des remplacements de joints précédents
- Etat de la tige, du guide, du presse-étoupe et du tube
Des preuves claires permettent de distinguer une demande de remplacement dimensionnel d’un examen des causes profondes.
Un joint hydraulique défaillant est un enregistrement de contact entre le joint, ses surfaces de contact et l'environnement d'exploitation. Préservez les pièces, étiquetez leur orientation, inspectez la tige et le guide, confirmez les conditions de fluide et de température et séparez les preuves visibles des hypothèses.
Pour un remplacement OEM ou un examen technique, fournissez les dimensions du cylindre ainsi que des photographies et l'historique des pannes. Une solution fiable commence par comprendre pourquoi le joint a échoué, et pas simplement par en installer un autre.
